1067 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.L011

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. L011 1067 Lab2u

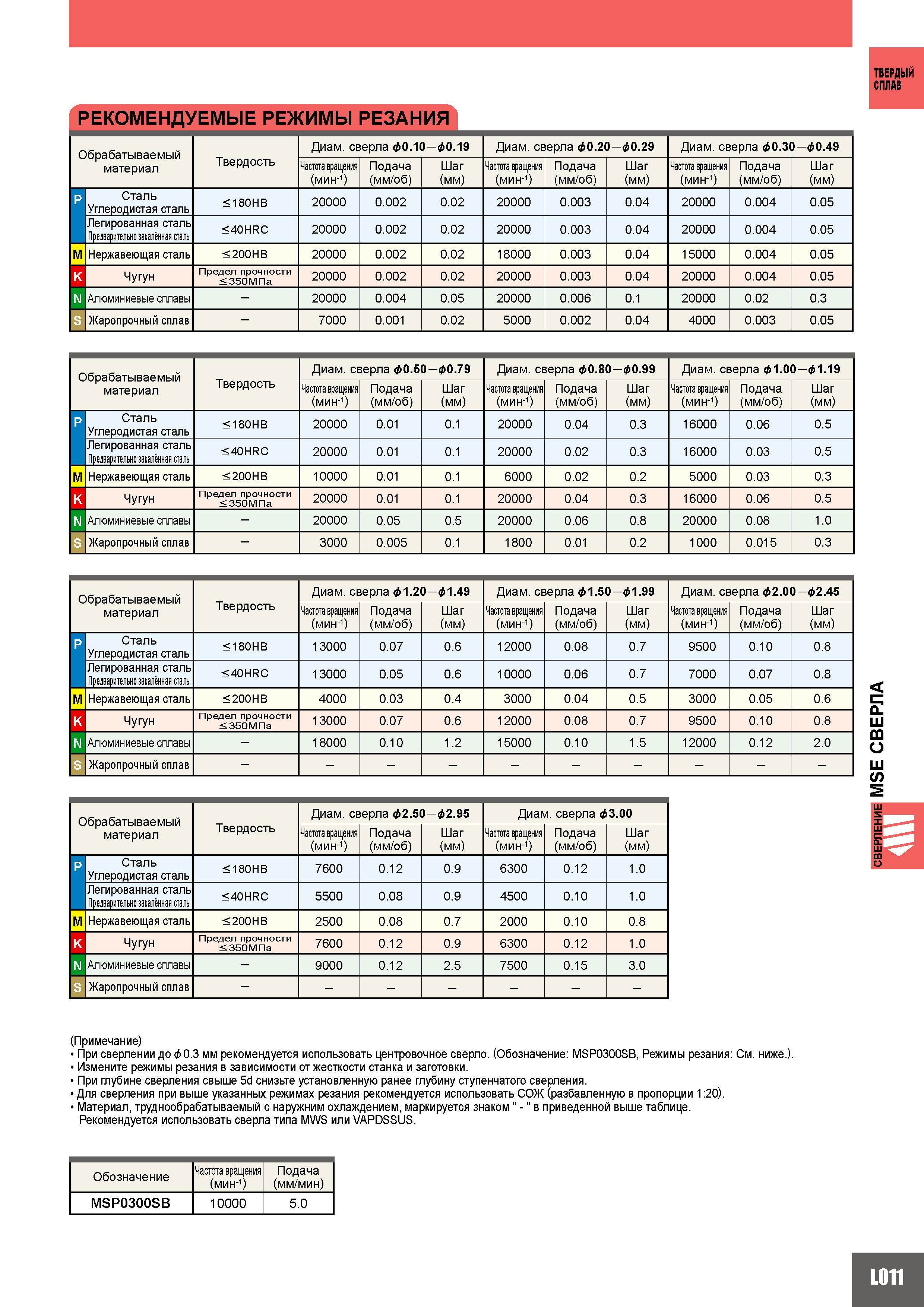

ТВЕРДЫЙ СПЛАВ РЕКОМЕНДУ 'ЕМЫЕ РЕЖ (ИМЫ РЕЗАНИЯ Твердость Диаметр сверла 0.10 0. 19 Диаметр сверла 0.20 &0.29 Диаметр сверла 0.30 &0.49 материал Частота вращения (мин-1) Подача (мм/об) Шаг (мм) Частота вращения (мин-1) Подача (мм/об) Шаг (мм) Частота вращения (мин-1) Подача (мм/об) Шаг (мм) р Сталь Углеродистая сталь 180HB 20000 0.002 0.02 20000 0.003 0.04 20000 0.004 0.05 Легированная сталь Предварительно закалённая сталь 40HRC 20000 0.002 0.02 20000 0.003 0.04 20000 0.004 0.05 M Нержавеющая сталь 200HB 20000 0.002 0.02 18000 0.003 0.04 15000 0.004 0.05 K Чугун Предел прочности 350МПа 20000 0.002 0.02 20000 0.003 0.04 20000 0.004 0.05 N Алюминиевые сплавы - 20000 0.004 0.05 20000 0.006 0.1 20000 0.02 0.3 S Жаропрочный сплав - 7000 0.001 0.02 5000 0.002 0.04 4000 0.003 0.05 Твердость Диаметр сверла 0.50 &0.79 Диаметр сверла 0.80 &0.99 Диаметр сверла &1.00 &1.19 материал Частота вращения (мин-1) Подача (мм/об) Шаг (мм) Частота вращения (мин-1) Подача (мм/об) Шаг (мм) Частота вращения (мин-1) Подача (мм/об) Шаг (мм) P Сталь Углеродистая сталь 180HB 20000 0.01 0.1 20000 0.04 0.3 16000 0.06 0.5 Легированная сталь Предварительно закалённая сталь 40HRC 20000 0.01 0.1 20000 0.02 0.3 16000 0.03 0.5 M Нержавеющая сталь 200HB 10000 0.01 0.1 6000 0.02 0.2 5000 0.03 0.3 Чугун Предел прочности 350МПа 20000 0.01 0.1 20000 0.04 0.3 16000 0.06 0.5 Алюминиевые сплавы - 20000 0.05 0.5 20000 0.06 0.8 20000 0.08 1.0 Жаропрочный сплав - 3000 0.005 0.1 1800 0.01 0.2 1000 0.015 0.3 Твердость Диаметр сверла 1.20 1.49 Диаметр сверла 1.50 1.99 Диаметр сверла &2.00 &2.45 материал Частота вращения (мин-1) Подача (мм/об) Шаг (мм) Частота вращения (мин-1) Подача (мм/об) Шаг (мм) Частота вращения (мин-1) Подача (мм/об) Шаг (мм) P Сталь Углеродистая сталь 180HB 13000 0.07 0.6 12000 0.08 0.7 9500 0.10 0.8 Легированная сталь Предварительно закалённая сталь 40HRC 13000 0.05 0.6 10000 0.06 0.7 7000 0.07 0.8 M Нержавеющая сталь 200HB 4000 0.03 0.4 3000 0.04 0.5 3000 0.05 0.6 Чугун Предел прочности 350МПа 13000 0.07 0.6 12000 0.08 0.7 9500 0.10 0.8 Алюминиевые сплавы - 18000 0.10 1.2 15000 0.10 1.5 12000 0.12 2.0 Жаропрочный сплав Обрабатываемый материал Твердость Диаметр сверла &2.50 &2.95 Диаметр сверла &3.00 Частота вращения (мин-1) Подача (мм/об) Шаг (мм) Частота вращения (мин-1) Подача (мм/об) Шаг (мм) P Сталь Углеродистая сталь 180HB 7600 0.12 0.9 6300 0.12 1.0 Легированная сталь Предварительно закалённая сталь 40HRC 5500 0.08 0.9 4500 0.10 1.0 M Нержавеющая сталь 200HB 2500 0.08 0.7 2000 0.10 0.8 Чугун Предел прочности 350МПа 7600 0.12 0.9 6300 0.12 1.0 Алюминиевые сплавы - 9000 0.12 2.5 7500 0.15 3.0 Жаропрочный сплав - (Примечание) При сверлении до 0.3 мм рекомендуется использовать центровочное сверло. (Обозначение MSP0300SB Режимы резания См. ниже.). Измените режимы резания в зависимости от жесткости станка и заготовки. При глубине сверления свыше 5d снизьте установленную ранее глубину ступенчатого сверления. Для сверления при выше указанных режимах резания рекомендуется использовать СОЖ (разбавленную в пропорции 1 20). Материал труднообрабатываемый с наружним охлаждением маркируется знаком - в приведенной выше таблице. Рекомендуется использовать сверла типа MWS или VAPDSSUS. Обозначение Частота вращения (мин-1) Подача (мм/мин) MSP0300SB 10000 5.0 L011 СВЕРЛЕЦИЕ MSE СВЕРЛА 1
