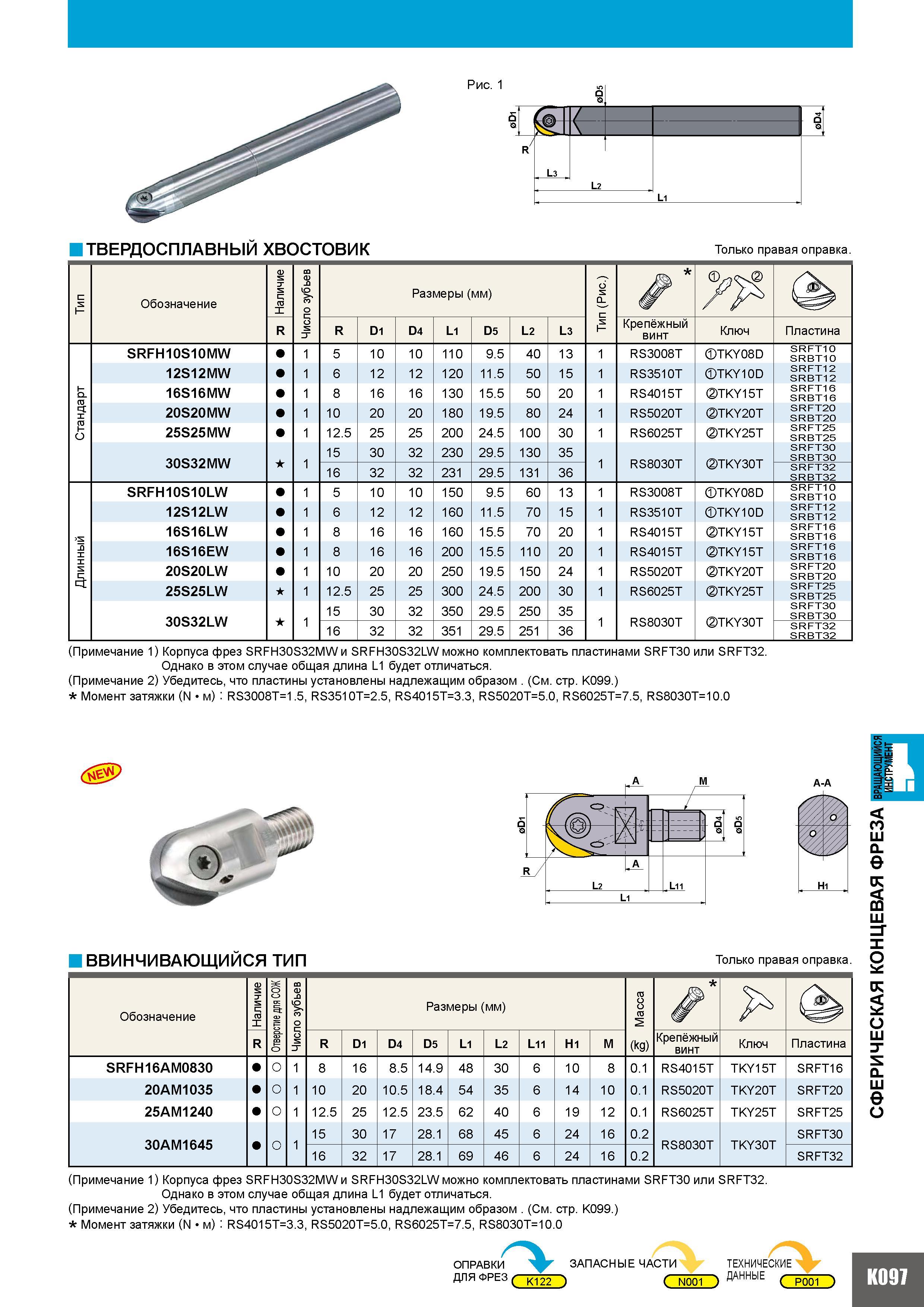

ТВЕРДОСПЛАВНЫЙ ХВОСТОВИК Только правая оправка Обозначение Наличие Число зубьев Размеры (мм) .с и Р( и Т R R D1 D4 L1 D5 L2 L3 Крепёжный винт Ключ Пластина SRFH 10S10MW 1 5 10 10 110 9.5 40 13 1 RS3008T TKY08D SRFT10 SRBT10 12S12MW 1 6 12 12 120 11.5 50 15 1 RS3510T TKY10D SRFT12 SRBT12 р С 16S16MW 1 8 16 16 130 15.5 50 20 1 RS4015T TKY15T SRFT16 SRBT16 20S20MW 1 10 20 20 180 19.5 80 24 1 RS5020T TKY20T SRFT20 SRBT20 25S25MW 1 12.5 25 25 200 24.5 100 30 1 RS6025T TKY25T SRFT25 SRBT25 30S32MW 15 30 32 230 29.5 130 35 RS8030T TKY30T SRFT30 SRBT30 1 16 32 32 231 29.5 131 36 1 SRFT32 SRBT32 SRFH10S10LW 1 5 10 10 150 9.5 60 13 1 RS3008T TKY08D SRFT10 SRBT10 12S12LW 1 6 12 12 160 11.5 70 15 1 RS3510T TKY10D SRFT12 SRBT12 Длинный 16S16LW 1 8 16 16 160 15.5 70 20 1 RS4015T TKY15T SRFT16 SRBT16 16S16EW 1 8 16 16 200 15.5 110 20 1 RS4015T TKY15T SRFT16 SRBT16 20S20LW 1 10 20 20 250 19.5 150 24 1 RS5020T TKY20T SRFT20 SRBT20 25S25LW 1 12.5 25 25 300 24.5 200 30 1 RS6025T TKY25T SRFT25 SRBT25 30S32LW 1 15 30 32 350 29.5 250 35 RS8030T TKY30T SRFT30 SRBT30 16 32 32 351 29.5 251 36 1 SRFT32 SRBT32 (Примечание 1) Корпуса фрез SRFH30S32MW и SRFH30S32LW можно комплектовать пластинами SRFT30 или SRFT32. Однако в этом случае общая длина L1 будет отличаться. (Примечание 2) Убедитесь что пластины установлены надлежащим образом (См. стр. K099.) Момент затяжки (N/м) RS3008T1.5 RS3510T2.5 RS4015T3.3 RS5020T5.0 RS6025T7.5 RS8030T10.0 A-A EL OQ ГО e к QD ВВИНЧИВАЮЩИЙСЯ ТИП Только правая оправка. Обозначение Наличие Отверстие для СОЖ Число зубьев Размеры (мм) а 2 (kg) R R D1 D4 D5 L1 L2 L11 H1 M Крепёжный винт Ключ Пластина SRFH 16AM0830 о 1 8 16 8.5 14.9 48 30 6 10 8 0.1 RS4015T TKY15T SRFT16 20AM1035 о 1 10 20 10.5 18.4 54 35 6 14 10 0.1 RS5020T TKY20T SRFT20 25AM1240 о 1 12.5 25 12.5 23.5 62 40 6 19 12 0.1 RS6025T TKY25T SRFT25 30AM1645 о 1 15 30 17 28.1 68 45 6 24 16 0.2 RS8030T TKY30T SRFT30 16 32 17 28.1 69 46 6 24 16 0.2 SRFT32 о к 2 о S е о (Примечание 1) Корпуса фрез SRFH30S32MW и SRFH30S32LW можно комплектовать пластинами SRFT30 или SRFT32. Однако в этом случае общая длина L1 будет отличаться. (Примечание 2) Убедитесь что пластины установлены надлежащим образом (См. стр. K099.) Момент затяжки (N/м) RS4015T3.3 RS5020T5.0 RS6025T7.5 RS8030T10.0 И ОПРАВКИ ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ ДЛЯ фрЕ3 ( K122 ) С N000 ДАННЫЕ K097
