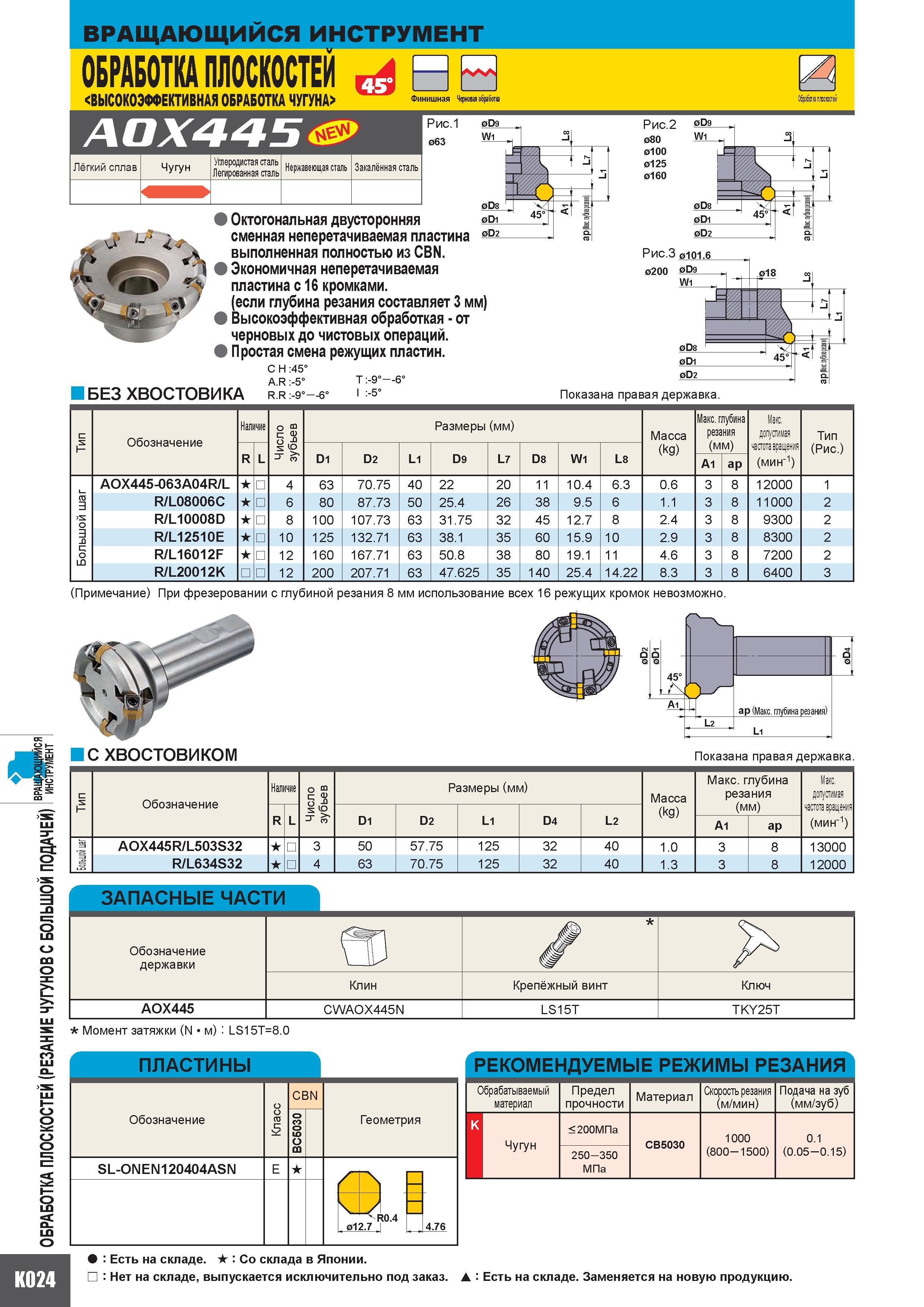

ОБРАБОТКА ПЛОСКОСТЕЙ (РЕЗАНИЕ ЧУГУНОВ С БОЛЬШОЙ ПОДАЧЕЙ) ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ ОБРАБОТКА ПЛОСКОСТЕЙ ВЫСОКОЭФФЕКТИВНАЯ ОБРАБОТКА ЧУГУНА ЛОХ445 Финишная Черновая обработка Рис.1 063 0D9 Лёгкий сплав Чугун Нержавеющая сталь Закалённая сталь Октогональная двусторонняя сменная неперетачиваемая пластина выполненная полностью из CBN. Экономичная неперетачиваемая пластина с 16 кромками. (если глубина резания составляет 3 мм) Высокоэффективная обработкая - от черновых до чистовых операций. Простая смена режущих пластин. C H 45 A.R -5 T -9 6 БЕЗ ХВОСТОВИКА r.r -9 6 i -5 0D2 Рис.2 080 0100 0125 0160 Рис.3 0101.6 0200 Показана правая державка. и Т Обозначение Наличие Число зубьев Размеры (мм) Масса (kg) Максимальная глубина резания (мм) Макс. допустимая частота вращения (мин-1) Тип (Рис.) R L D1 D2 L1 D9 L7 D8 W1 L8 A1 ap Большой шаг A0X445-063A04R L 4 63 70.75 40 22 20 11 10.4 6.3 0.6 3 8 12000 1 R L08006C 6 80 87.73 50 25.4 26 38 9.5 6 1.1 3 8 11000 2 R L10008D 8 100 107.73 63 31.75 32 45 12.7 8 2.4 3 8 9300 2 R L12510E 10 125 132.71 63 38.1 35 60 15.9 10 2.9 3 8 8300 2 R L16012F 12 160 167.71 63 50.8 38 80 19.1 11 4.6 3 8 7200 2 R L20012K 12 200 207.71 63 47.625 35 140 25.4 14.22 8.3 3 8 6400 3 (Примечание) При фрезеровании с глубиной резания 8 мм использование всех 16 режущих кромок невозможно. ЧШКГ С ХВОСТОВИКОМ и Т Обозначение Наличие ов Чз Размеры (мм) Масса (kg) Максимальная глубина резания (мм) Макс. допустимая частота вращения (мин-1) R L D1 D2 L1 D4 L2 A1 ap A0X445R L503S32 3 50 57.75 125 32 40 1.0 3 8 13000 R L634S32 4 63 70.75 125 32 40 1.3 3 8 12000 Момент затяжки (N/м) LS15T8.0 пластины Обозначение SL-0NEN120404ASN CBN Геометрия R0.4 012.7 J 4.76 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Обрабатываемый материал Предел прочности Материал Скорость резания (м/мин) Подача на зуб (мм зуб) Чугун 200МПа CB5030 1000 0.1 250-350 МПа (800-1500) (0.05 - 0.15) Есть на складе. Со склада в Японии. Нет на складе выпускается исключительно под заказ. Есть на складе. Заменяется на новую продукцию. E
