819 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I291

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I291 0819 Lab2u

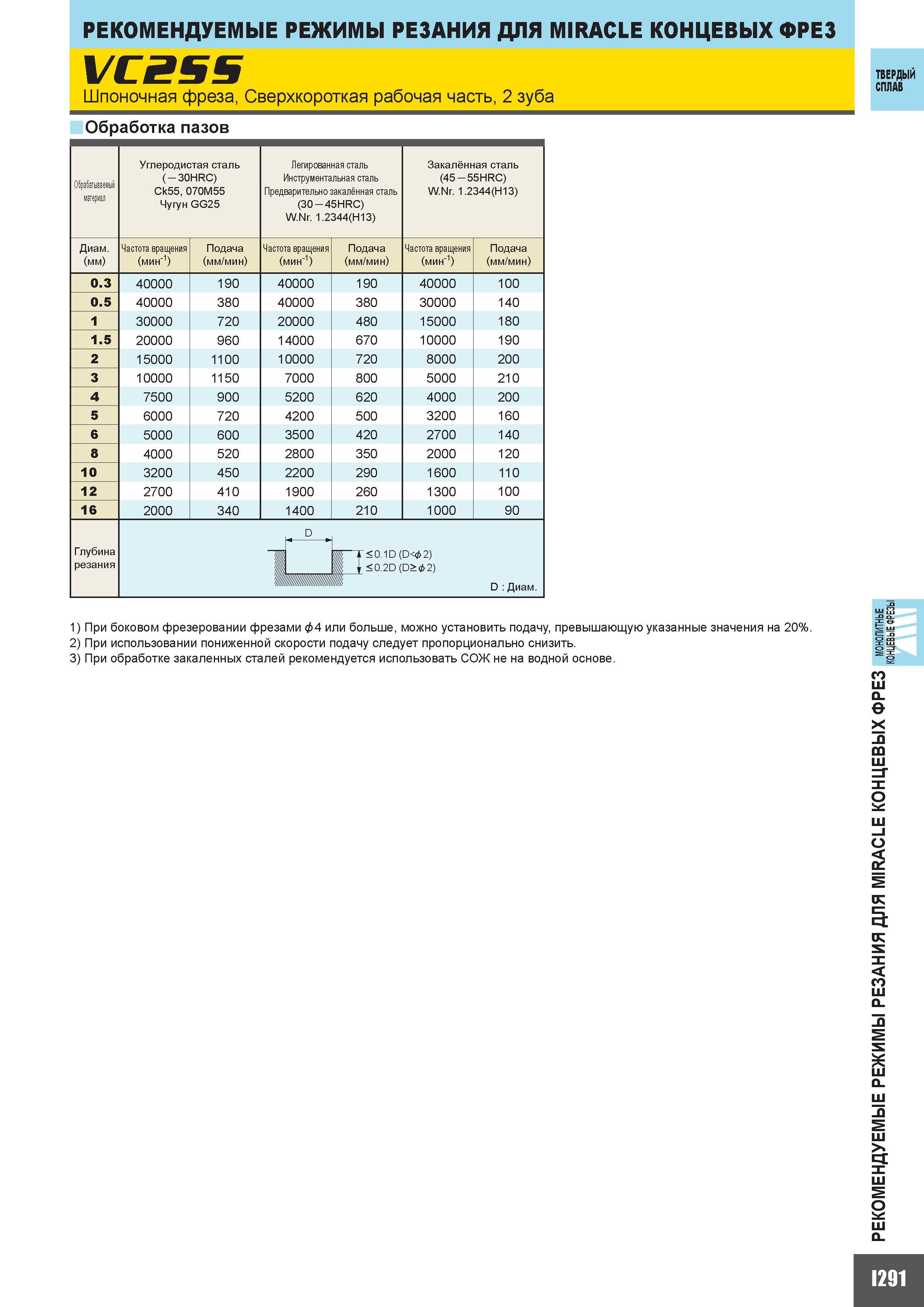

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ ДЛЯ MIRACLE КОНЦЕВЫХ ФРЕЗ VC2SS Шпоночная фреза Сверхкороткая рабочая часть 2 зуба Обработка пазов ТВЕРДЫЙ СПЛАВ Обрабатываемый материал Углеродистая сталь (- 30HRC) Ck55 070M55 Чугун GG25 Легированная сталь Инструментальная сталь Предварительно закалённая сталь (30 - 45HRC) W.Nr. 1.2344(H13) Закалённая сталь (45 - 55HRC) W.Nr. 1.2344(H13) Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) Частота вращения (мин-1) Подача (мм/мин) 0.3 40000 190 40000 190 40000 100 0.5 40000 380 40000 380 30000 140 1 30000 720 20000 480 15000 180 1.5 20000 960 14000 670 10000 190 2 15000 1100 10000 720 8000 200 3 10000 1150 7000 800 5000 210 4 7500 900 5200 620 4000 200 5 6000 720 4200 500 3200 160 6 5000 600 3500 420 2700 140 8 4000 520 2800 350 2000 120 10 3200 450 2200 290 1600 110 12 2700 410 1900 260 1300 100 16 2000 340 1400 210 1000 90 Глубина резания D f 01D (D& 2) i0.2D (D&2) штт D Диаметр 1) При боковом фрезеровании фрезами 4 или больше можно установить подачу превышающую указанные значения на 20%. 2) При использовании пониженной скорости подачу следует пропорционально снизить. 3) При обработке закаленных сталей рекомендуется использовать СОЖ не на водной основе. X m а к S X S s d о
