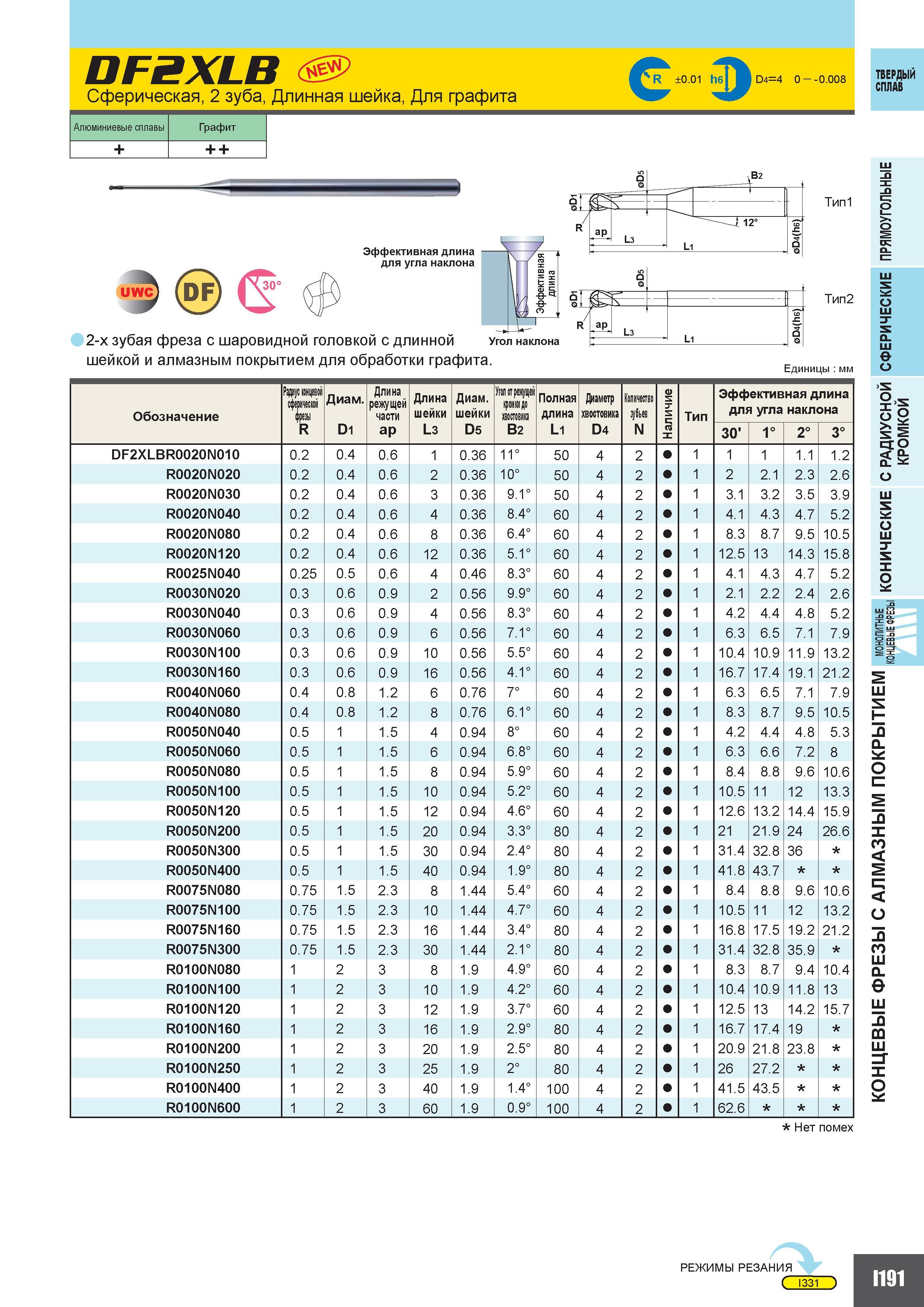

719 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I191

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I191 0719 Lab2u

DF2XLB Сферическая 2 зуба Длинная шейка Для графита 0.01 D44 0 0.008 Алюминиевые сплавы Графит ТВЕРДЫЙ СПЛАВ u"C (Зг Эффективная длина для угла наклона Тип1 а 2-х зубая фреза с шаровидной головкой с длинной Угол наклона шейкой и алмазным покрытием для обработки графита. ap L3 Li Тип2 Единицы мм Обозначение Радиус концевой сферической фрезы R Диаметр Di Длина режущей части ap Длина шейки L3 Диаметр шейки D5 Угол от режущей иронии до хвостовика B2 Полная длина Li Диаметр хвостовика D4 Количество зубьев N (U S S с х Тип Эффективная длина для угла наклона 30' 1 2 3 DF2XLBR0020N010 0.2 0.4 0.6 1 0.36 11 50 4 2 1.1 1.2 R0020N020 0.2 0.4 0.6 2 0.36 10 50 4 2 1 2 2.1 2.3 2.6 R0020N030 0.2 0.4 0.6 3 0.36 9.1 50 4 2 1 3.1 3.2 3.5 3.9 R0020N040 0.2 0.4 0.6 4 0.36 8.4 60 4 2 1 4.1 4.3 4.7 5.2 R0020N080 0.2 0.4 0.6 8 0.36 6.4 60 4 2 1 8.3 8.7 9.5 10.5 R0020Ni20 0.2 0.4 0.6 12 0.36 5.1 60 4 2 1 12.5 13 14.3 15.8 R0025N040 0.25 0.5 0.6 4 0.46 8.3 60 4 2 1 4.1 4.3 4.7 5.2 R0030N020 0.3 0.6 0.9 2 0.56 9.9 60 4 2 1 2.1 2.2 2.4 2.6 R0030N040 0.3 0.6 0.9 4 0.56 8.3 60 4 2 1 4.2 4.4 4.8 5.2 R0030N060 0.3 0.6 0.9 6 0.56 7.1 60 4 2 1 6.3 6.5 7.1 7.9 R0030N100 0.3 0.6 0.9 10 0.56 5.5 60 4 2 1 10.4 10.9 11.9 13.2 R0030N160 0.3 0.6 0.9 16 0.56 4.1 60 4 2 1 16.7 17.4 19.1 21.2 R0040N060 0.4 0.8 1.2 6 0.76 7 60 4 2 1 6.3 6.5 7.1 7.9 R0040N080 0.4 0.8 1.2 8 0.76 6.1 60 4 2 1 8.3 8.7 9.5 10.5 R0050N040 0.5 1 1.5 4 0.94 8 60 4 2 1 4.2 4.4 4.8 5.3 R0050N060 0.5 1 1.5 6 0.94 6.8 60 4 2 1 6.3 6.6 7.2 8 R0050N080 0.5 1 1.5 8 0.94 5.9 60 4 2 1 8.4 8.8 9.6 10.6 R0050Ni00 0.5 1 1.5 10 0.94 5.2 60 4 2 1 10.5 11 12 13.3 R0050Ni20 0.5 1 1.5 12 0.94 4.6 60 4 2 1 12.6 13.2 14.4 15.9 R0050N200 0.5 1 1.5 20 0.94 3.3 80 4 2 1 21 21.9 24 26.6 R0050N300 0.5 1 1.5 30 0.94 2.4 80 4 2 1 31.4 32.8 36 R0050N400 0.5 1 1.5 40 0.94 1.9 80 4 2 1 41.8 43.7 R0075N080 0.75 1.5 2.3 8 1.44 5. 4 о 60 4 2 1 8.4 8.8 9.6 10.6 R0075N100 0.75 1.5 2.3 10 1.44 4.7 60 4 2 1 10.5 11 12 13.2 R0075N160 0.75 1.5 2.3 16 1.44 3.4 80 4 2 1 16.8 17.5 19.2 21.2 R0075N300 0.75 1.5 2.3 30 1.44 2.1 80 4 2 1 31.4 32.8 35.9 R0i00N080 1 2 3 8 1.9 4. 9 о 60 4 2 1 8.3 8.7 9.4 10.4 R0100N100 1 2 3 10 1.9 4.2 60 4 2 1 10.4 10.9 11.8 13 R0100N120 1 2 3 12 1.9 3.7 60 4 2 1 12.5 13 14.2 15.7 R0100N160 1 2 3 16 1.9 2.9 80 4 2 1 16.7 17.4 19 R0i00N200 1 2 3 20 1.9 2.5 80 4 2 1 20.9 21.8 23.8 R0i00N250 1 2 3 25 1.9 2 80 4 2 1 26 27.2 R0i00N400 1 2 3 40 1.9 1.4 100 4 2 1 41.5 43.5 R0i00N600 1 2 3 60 1.9 0.9 100 4 2 1 62.6 О 0 о Q-Ql О S .0 О с; О 2 е .0 X О Нет помех R РЕЖИМЫ РЕЗАНИЯ I191
