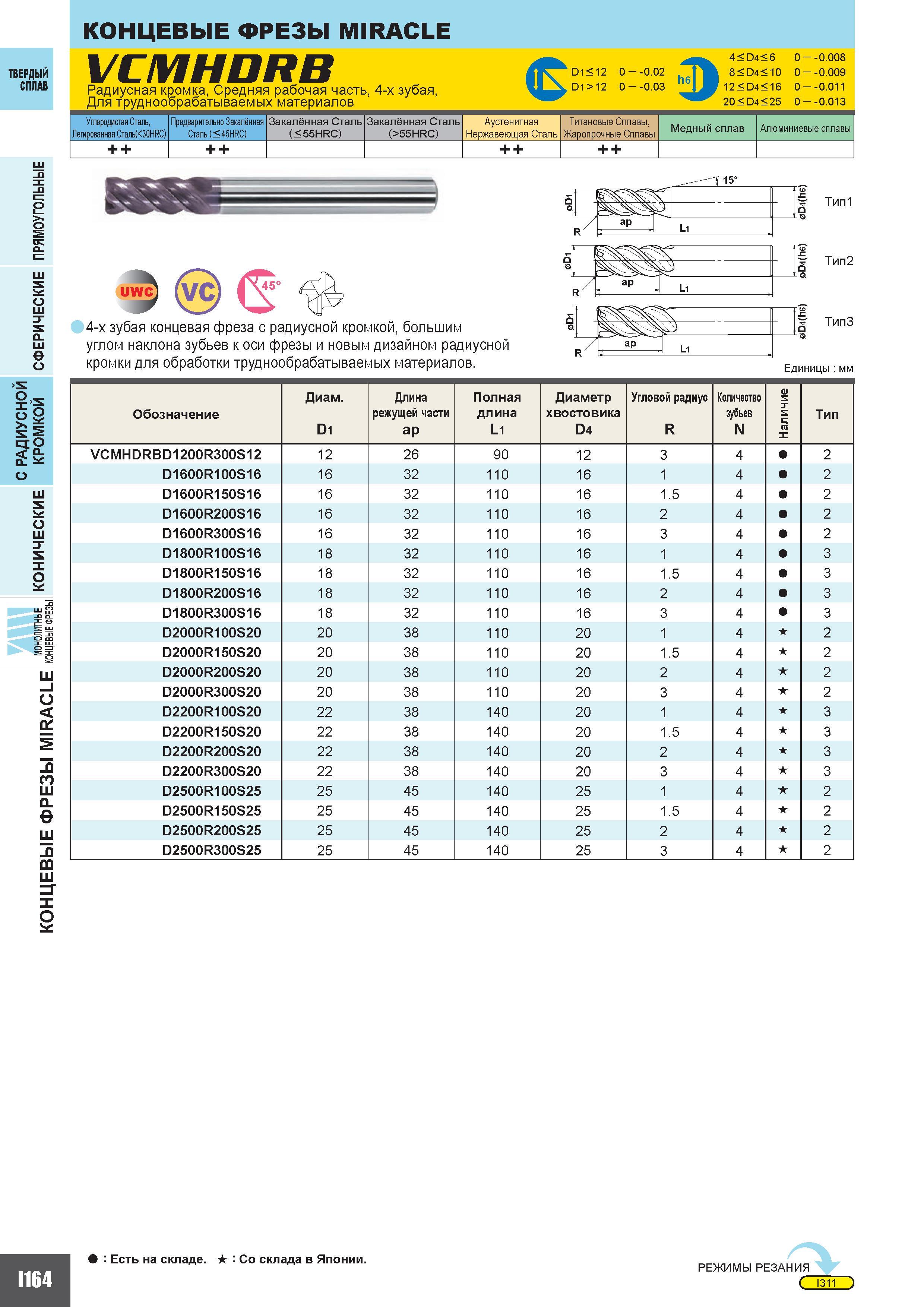

692 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.I164

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. I164 0692 Lab2u

ТВЕРДЫЙ СПЛАВ КОНЦЕВЫЕ ФРЕЗЫ MIRACLE VCMHDRB Радиусная кромка Средняя рабочая часть 4-х зубая Для труднообрабатываемых материалов D1 12 0 0.02 D1 12 0 0.03 4 D4 6 0 0.008 8 D4 10 0 0.009 12 D4 16 0 0.011 20 D4 25 0 0.013 Углеродистая Сталь Легированная HRC) Предварительно Закалённая Сталь ( 45HRC) Закалённая Сталь ( 55HRC) Закалённая Сталь (55HRC) Аустенитная Нержавеющая Сталь Титановые Сплавы Жаропрочные Сплавы Медный сплав Алюминиевые сплавы e о 15 ap L1 Тип1 UW (VC 0 ap L1 Тип2 Q 4-х зубая концевая фреза с радиусной кромкой большим углом наклона зубьев к оси фрезы и новым дизайном радиусной кромки для обработки труднообрабатываемых материалов. Единицы мм Обозначение Диаметр D1 Длина режущей части ap Полная длина L1 Диаметр хвостовика D4 Угловой радиус R Количество зубьев N S а Н Тип VCMHDRB D1200R300S12 12 26 90 12 3 4 2 D1600R100S16 16 32 110 16 1 4 2 D1600R150S16 16 32 110 16 1.5 4 2 D1600R200S16 16 32 110 16 2 4 2 D1600R300S16 16 32 110 16 3 4 2 D1800R100S16 18 32 110 16 1 4 3 D1800R150S16 18 32 110 16 1.5 4 3 D1800R200S16 18 32 110 16 2 4 3 D1800R300S16 18 32 110 16 3 4 3 D2000R100S20 20 38 110 20 1 4 2 D2000R150S20 20 38 110 20 1.5 4 2 D2000R200S20 20 38 110 20 2 4 2 D2000R300S20 20 38 110 20 3 4 2 D2200R100S20 22 38 140 20 1 4 3 D2200R150S20 22 38 140 20 1.5 4 3 D2200R200S20 22 38 140 20 2 4 3 D2200R300S20 22 38 140 20 3 4 3 D2500R100S25 25 45 140 25 1 4 2 D2500R150S25 25 45 140 25 1.5 4 2 D2500R200S25 25 45 140 25 2 4 2 D2500R300S25 25 45 140 25 3 4 2 О 40 - о S .0 е X о I164 Есть на складе. Со склада в Японии. РЕЖИМЫ РЕЗАНИЯ С I311 )
