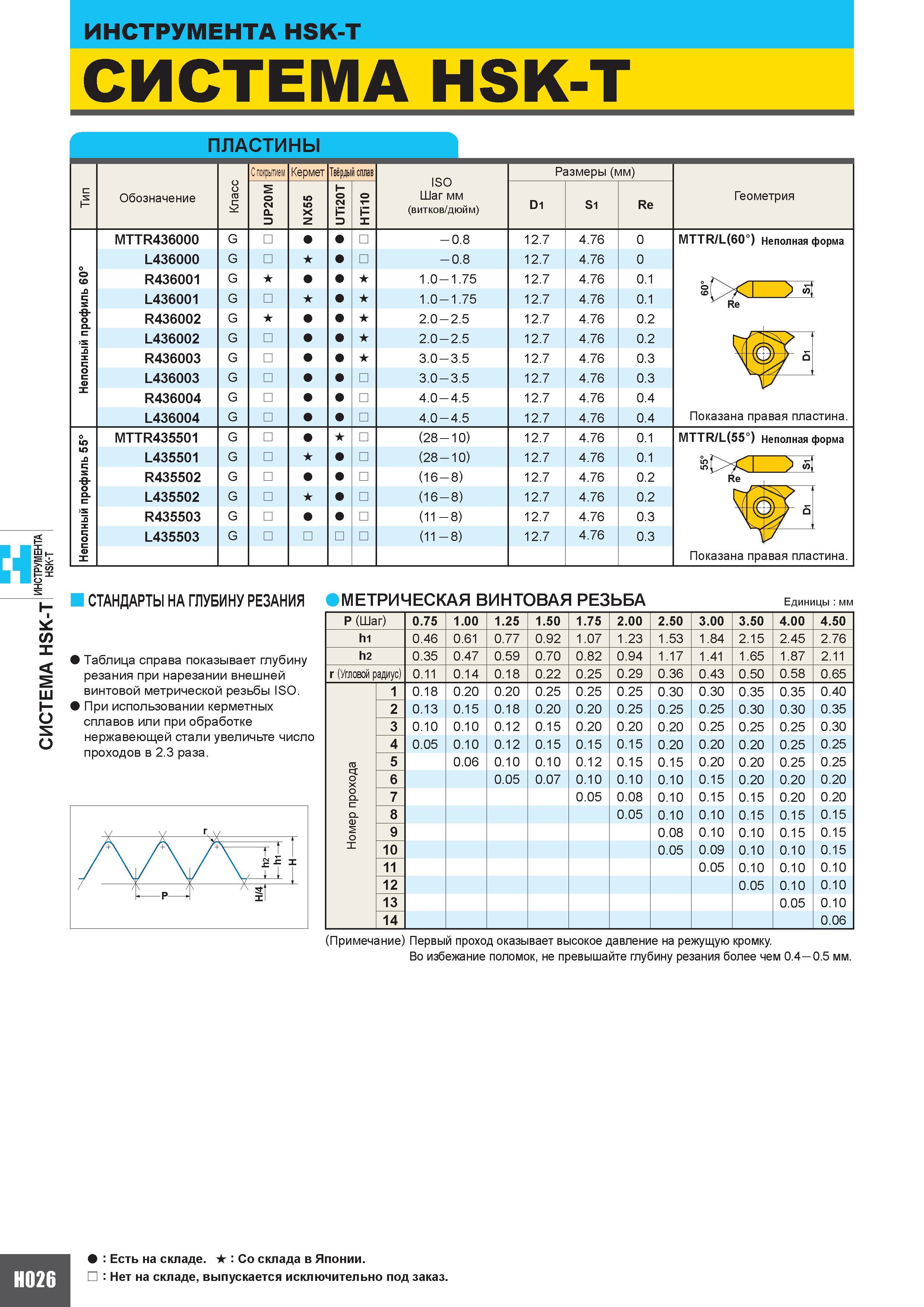

ИНСТРУМЕНТА HSK-T СТИ 0 и Обозначение а 5 С покрытием Кермет Твёрдый сплав ISO Шаг мм (витков дюйм) Размеры (мм) Геометрия UP20M 5 5 X Z F 0 F X D1 S1 Re MTTR436000 G 0.8 12.7 4.76 0 MTTR L(60) Неполная форма L436000 G 0.8 12.7 4.76 0 Неполный профиль 60' R436001 G 1.0 1.75 12.7 4.76 0.1 Re L436001 G 1.0 1.75 12.7 4.76 0.1 R436002 G 2.0 2.5 12.7 4.76 0.2 L436002 G 2.0 2.5 12.7 4.76 0.2 R436003 G 3.0 3.5 12.7 4.76 0.3 )) ) о L436003 G 3.0 3.5 12.7 4.76 0.3 Су R436004 G 4.0 4.5 12.7 4.76 0.4 L436004 G 4.0 4.5 12.7 4.76 0.4 Показана правая пластина. Неполный профиль 55 MTTR435501 G (28 10) 12.7 4.76 0.1 MTTR L(550) Неполная форма L435501 G (28 10) 12.7 4.76 0.1 Re J ) R435502 G (16 8) 12.7 4.76 0.2 L435502 G (16 8) 12.7 4.76 0.2 R435503 G (11 8) 12.7 4.76 0.3 у Q L435503 G (11 8) 12.7 4.76 0.3 Показана правая пластина. Hi СТАНДАРТЫ НА ГЛУБИНУ РЕЗАНИЯ МЕТРИЧЕСКАЯ ВИНТОВАЯ РЕЗЬБА Единицы мм X к О Таблица справа показывает глубину резания при нарезании внешней винтовой метрической резьбы ISO. При использовании керметных сплавов или при обработке нержавеющей стали увеличьте число проходов в 2.3 раза. P (Шаг) 0.75 1.00 1.25 1.50 1.75 2.00 2.50 3.00 3.50 4.00 4.50 h1 0.46 0.61 0.77 0.92 1.07 1.23 1.53 1.84 2.15 2.45 2.76 h2 0.35 0.47 0.59 0.70 0.82 0.94 1.17 1.41 1.65 1.87 2.11 r (Угловой радиус) 0.11 0.14 0.18 0.22 0.25 0.29 0.36 0.43 0.50 0.58 0.65 Номер прохода 1 0.18 0.20 0.20 0.25 0.25 0.25 0.30 0.30 0.35 0.35 0.40 2 0.13 0.15 0.18 0.20 0.20 0.25 0.25 0.25 0.30 0.30 0.35 3 0.10 0.10 0.12 0.15 0.20 0.20 0.20 0.25 0.25 0.25 0.30 4 0.05 0.10 0.12 0.15 0.15 0.15 0.20 0.20 0.20 0.25 0.25 5 0.06 0.10 0.10 0.12 0.15 0.15 0.20 0.20 0.25 0.25 6 0.05 0.07 0.10 0.10 0.10 0.15 0.20 0.20 0.20 7 0.05 0.08 0.10 0.15 0.15 0.20 0.20 8 0.05 0.10 0.10 0.15 0.15 0.15 9 0.08 0.10 0.10 0.15 0.15 10 0.05 0.09 0.10 0.10 0.15 11 0.05 0.10 0.10 0.10 12 0.05 0.10 0.10 13 0.05 0.10 14 0.06 (Примечание) Первый проход оказывает высокое давление на режущую кромку. Во избежание поломок не превышайте глубину резания более чем 0.4 0.5 мм. H026 Есть на складе. Со склада в Японии. Нет на складе выпускается исключительно под заказ.
