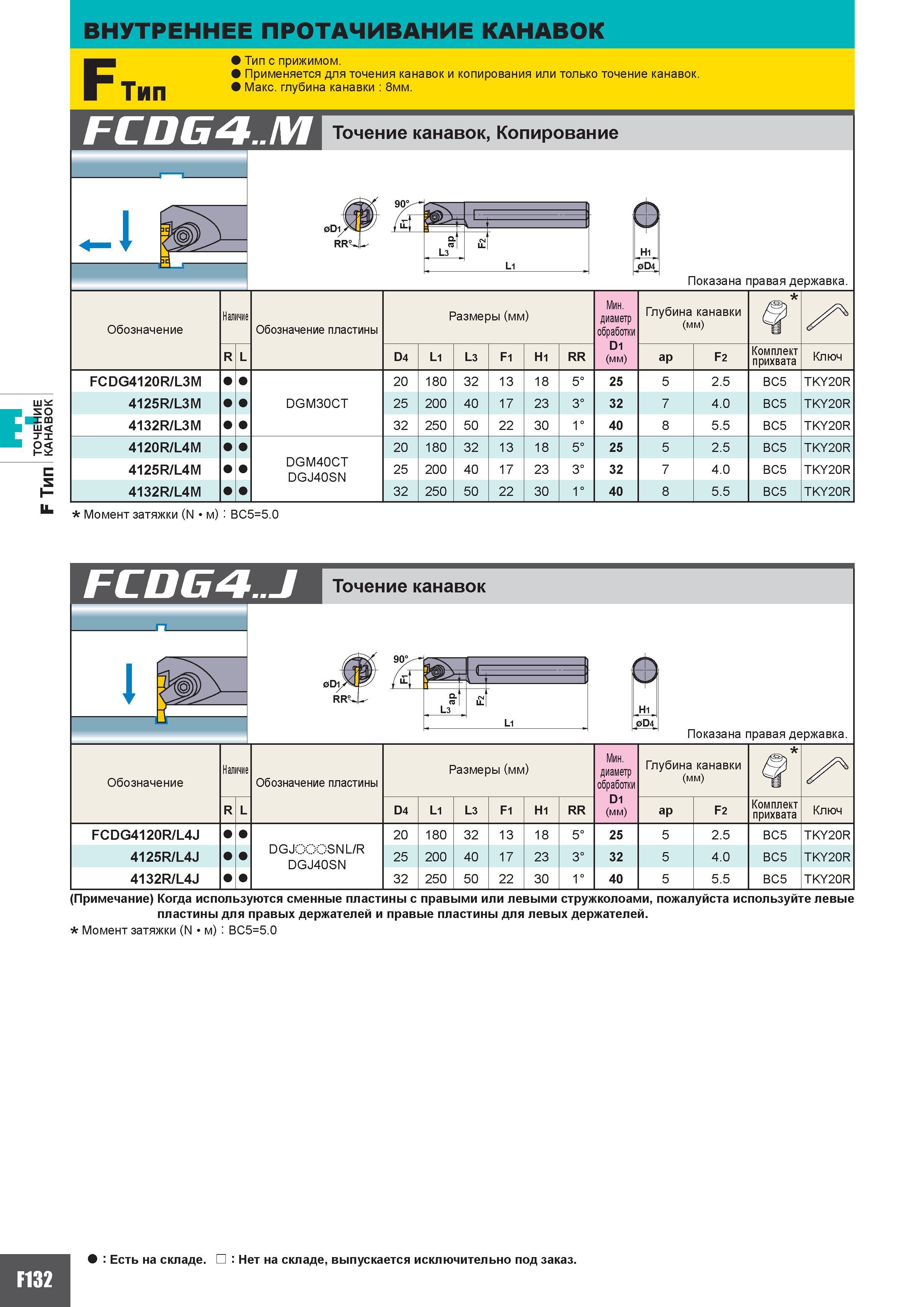

ВНУТРЕННЕЕ ПРОТАЧИВАНИЕ КАНАВОК F Т ип FCDG4..M Тип с прижимом. Применяется для точения канавок и копирования или только точение канавок. Макс. глубина канавки 8мм. Точение канавок Копирование ff 1 Q-t L3 t LL H1 L1 0D4 Показана правая державка. Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки D1 (мм) Глубина канавки (мм) R L D4 L1 L3 F1 H1 RR ap F2 Комплект прихвата Ключ FCDG4120R L3M 20 180 32 13 18 5 25 5 2.5 BC5 TKY20R 4125R L3M DGM30CT 25 200 40 17 23 3 32 7 4.0 BC5 TKY20R 4132R L3M 32 250 50 22 30 1 40 8 5.5 BC5 TKY20R 4120R L4M 20 180 32 13 18 5 25 5 2.5 BC5 TKY20R 4125R L4M DGM40CT DGJ40SN 25 200 40 17 23 3 32 7 4.0 BC5 TKY20R 4132R L4M 32 250 50 22 30 1 40 8 5.5 BC5 TKY20R SO XCQ RS Е Момент затяжки (N/м) BC55.0 FCDG4..J Точение канавок гт 90 L3 L1 H1 0D4 Показана правая державка. Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки D1 (мм ) Глубина канавки (мм) ''J У R L D4 L1 L3 F1 H1 RR ap F2 Комплект прихвата Ключ FCDG4120R L4J DGJQQQSNL R DGJ40SN 20 180 32 13 18 5 25 5 2.5 BC5 TKY20R 4125R L4J 25 200 40 17 23 3 32 5 4.0 BC5 TKY20R 4132R L4J 32 250 50 22 30 1 40 5 5.5 BC5 TKY20R Примечание) Когда используются сменные пластины с правыми или левыми стружколоами пожалуйста используйте левые пластины для правых держателей и правые пластины для левых держателей. Момент затяжки (N/м) BC55.0 F132 Есть на складе. Нет на складе выпускается исключительно под заказ.
