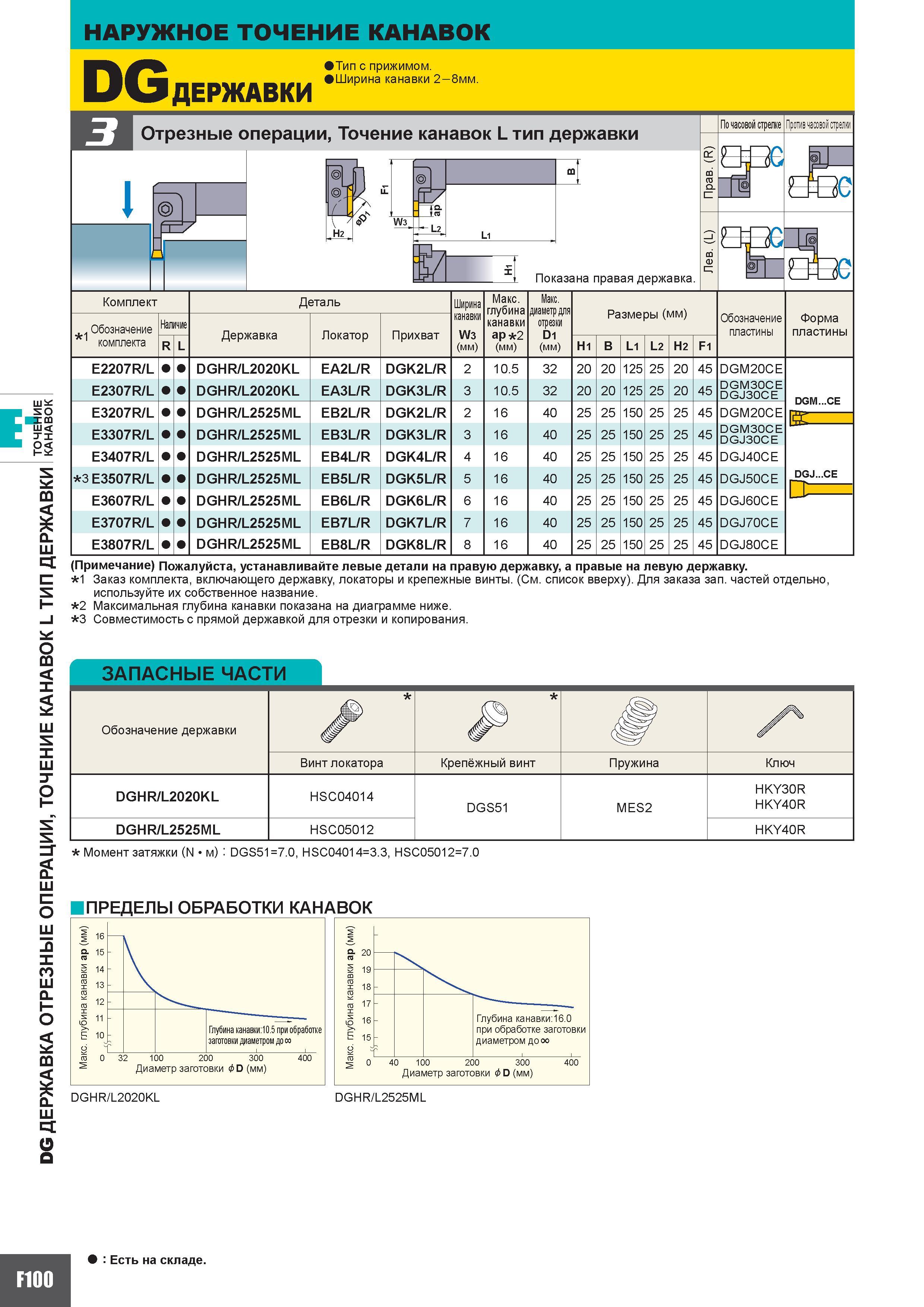

412 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F100

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F100 0412 Lab2u

DG ДЕРЖАВКА ОТРЕЗНЫЕ ОПЕРАЦИИ ТОЧЕНИЕ КАНАВОК L ТИП ДЕРЖАВКИ КАНАВОК НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК DG ДЕРЖАВКИ Тип с прижимом. Ширина канавки 2 - 8мм. Отрезные операции Точение канавок L тип державки F Показана правая державка. Комплект Деталь Ширина канавки W3 (мм ) Макс. глубина канавки ap 2 (мм) Макс. диаметр для отрезки D1 (мм) Размеры (мм) Обозначение пластины .Обозначение 1 комплекта Наличие Державка Локатор Прихват R L H1 B L1 L2 H2 F1 E2207R L DGHR L2020KL EA2L R DGK2L R 2 10.5 32 20 20 125 25 20 45 DGM20CE E2307R L DGHR L2020KL EA3L R DGK3L R 3 10.5 32 20 20 125 25 20 45 DGM30CE DGJ30CE E3207R L DGHR L2525ML EB2L R DGK2L R 2 16 40 25 25 150 25 25 45 DGM20CE E3307R L DGHR L2525ML EB3L R DGK3L R 3 16 40 25 25 150 25 25 45 DGM30CE DGJ30CE E3407R L DGHR L2525ML EB4L R DGK4L R 4 16 40 25 25 150 25 25 45 DGJ40CE 3 E3507R L DGHR L2525ML EB5L R DGK5L R 5 16 40 25 25 150 25 25 45 DGJ50CE E3607R L DGHR L2525ML EB6L R DGK6L R 6 16 40 25 25 150 25 25 45 DGJ60CE E3707R L DGHR L2525ML EB7L R DGK7L R 7 16 40 25 25 150 25 25 45 DGJ70CE E3807R L DGHR L2525ML EB8L R DGK8L R 8 16 40 25 25 150 25 25 45 DGJ80CE Форма пластины DGM. .CE DGJ...CE Примечание) Пожалуйста устанавливайте левые детали на правую державку а правые на левую державку. 1 Заказ комплекта включающего державку локаторы и крепежные винты. (См. список вверху). Для заказа зап. частей отдельно используйте их собственное название. 2 Максимальная глубина канавки показана на диаграмме ниже. 3 Совместимость с прямой державкой для отрезки и копирования. Момент затяжки (N/м) DGS517.0 HSC040143.3 HSC050127.0 ПРЕДЕЛЫ ОБРАБОТКИ КАНАВОК F100 Есть на складе.
