397 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F085

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F085 0397 Lab2u

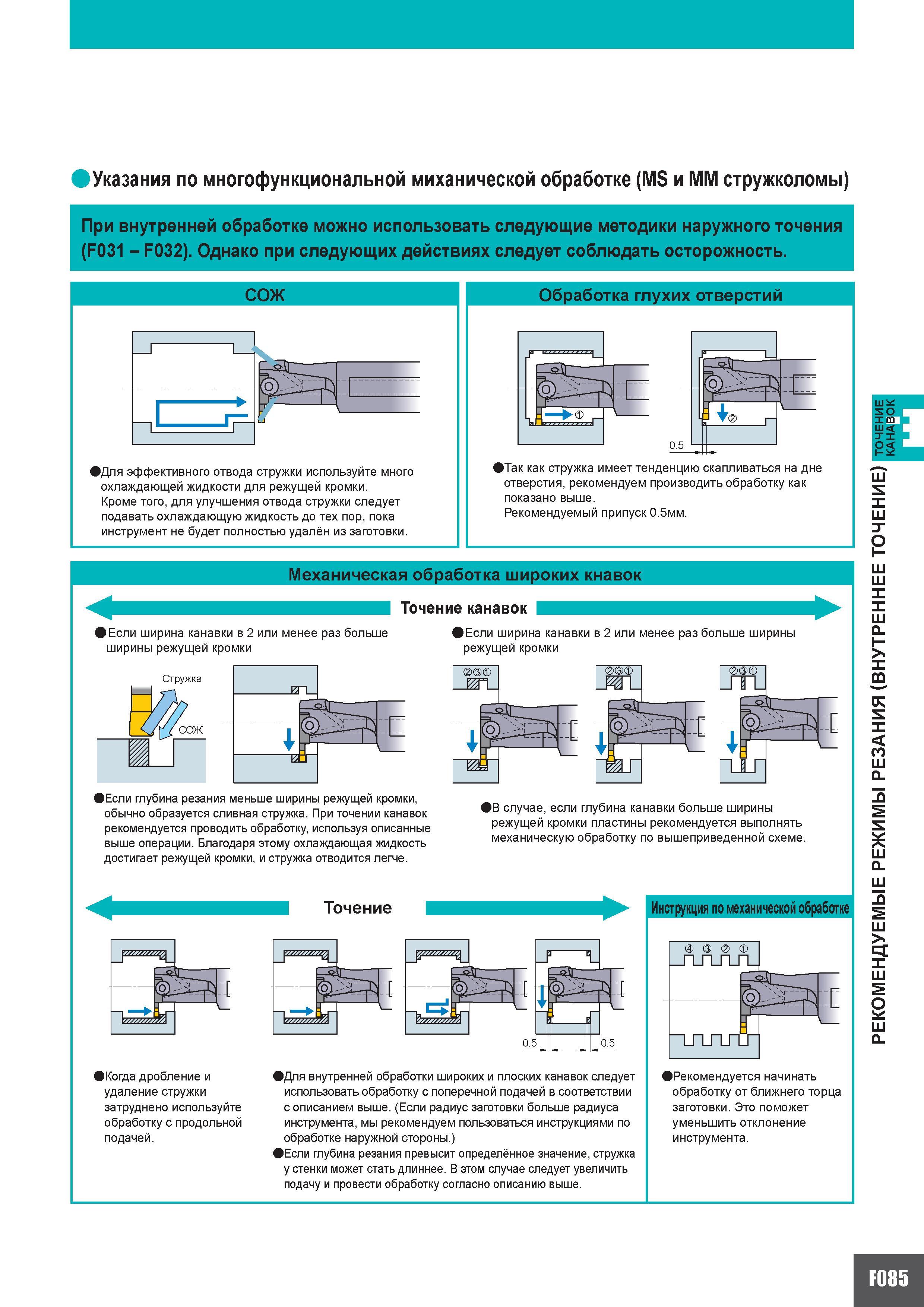

Указания по многофункциональной миханической обработке (MS и MM стружколомы) При внутренней обработке можно использовать следующие методики наружного точения (F031 - F032). Однако при следующих действиях следует соблюдать осторожность. СОЖ Для эффективного отвода стружки используйте много охлаждающей жидкости для режущей кромки. Кроме того для улучшения отвода стружки следует подавать охлаждающую жидкость до тех пор пока инструмент не будет полностью удалён из заготовки. Обработка глухих отверстий Так как стружка имеет тенденцию скапливаться на дне отверстия рекомендуем производить обработку как показано выше. Рекомендуемый припуск 0.5мм. Механическая обработка широких кнавок Если ширина канавки в 2 или менее раз больше ширины режущей кромки Точение канавок Если ширина канавки в 2 или менее раз больше ширины режущей кромки Стружка лп К2)' 1 В АТ Если глубина резания меньше ширины режущей кромки обычно образуется сливная стружка. При точении канавок рекомендуется проводить обработку используя описанные выше операции. Благодаря этому охлаждающая жидкость достигает режущей кромки и стружка отводится легче. В случае если глубина канавки больше ширины режущей кромки пластины рекомендуется выполнять механическую обработку по вышеприведенной схеме. Точение ZZZZZZZZZ ZZZZZZZZZQ Щ- gZZZZZZZZQ 0.5 0.5 Когда дробление и удаление стружки затруднено используйте обработку с продольной подачей. Для внутренней обработки широких и плоских канавок следует использовать обработку с поперечной подачей в соответствии с описанием выше. (Если радиус заготовки больше радиуса инструмента мы рекомендуем пользоваться инструкциями по обработке наружной стороны.) Если глубина резания превысит определённое значение стружка у стенки может стать длиннее. В этом случае следует увеличить подачу и провести обработку согласно описанию выше. Инструкция по механической обработке v гиииъ - t LTLTLTl Рекомендуется начинать обработку от ближнего торца заготовки. Это поможет уменьшить отклонение инструмента. F085 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ (ВНУТРЕННЕЕ ТОЧЕНИЕ) ТОЧЕНИЕ 1 ПЛ1
