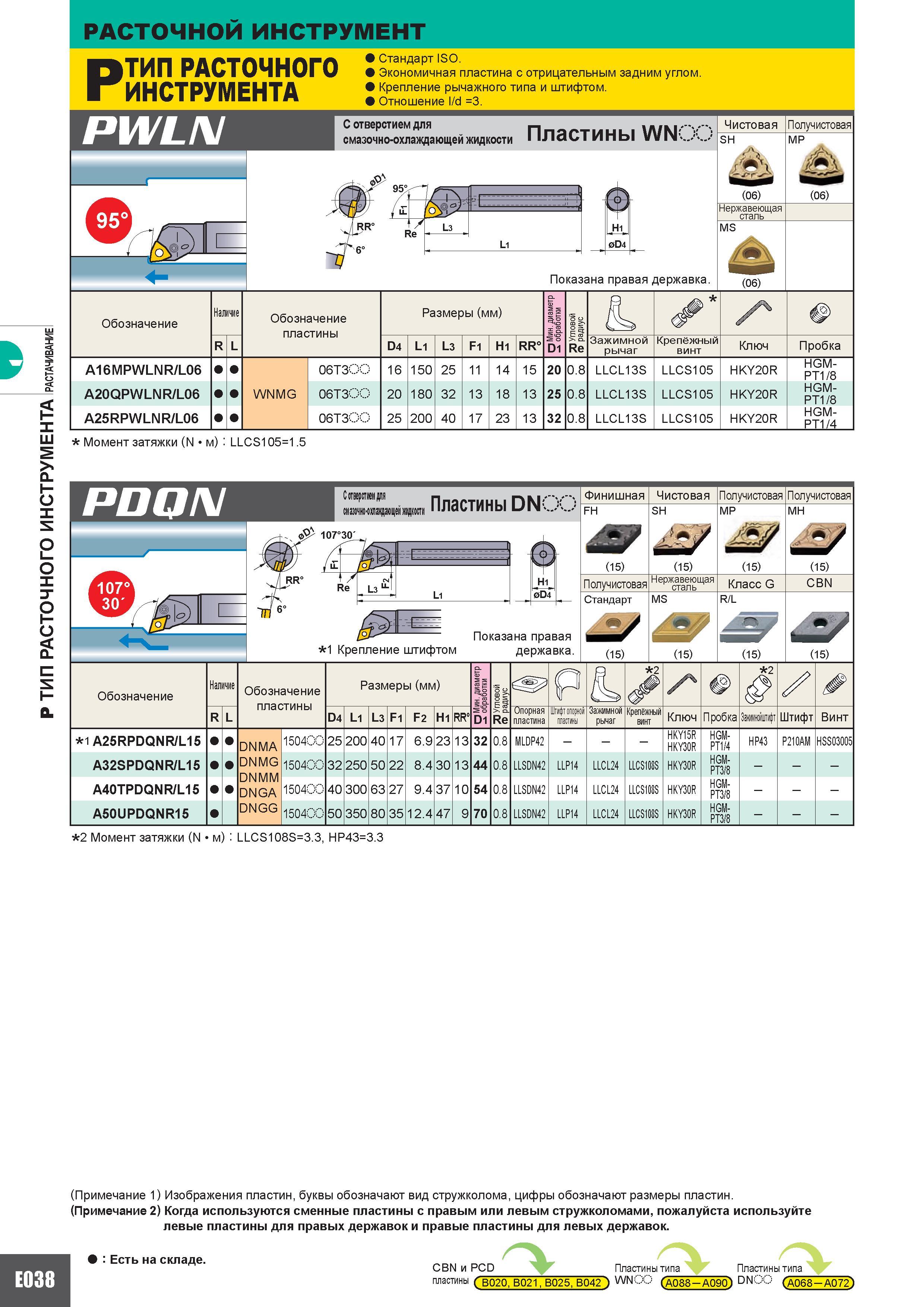

304 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.E038

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. E038 0304 Lab2u

расточной инструмент ТИП РАСТОЧНОГО ИНСТРУМЕНТА P PWLN Стандарт ISO. Экономичная пластина с отрицательным задним углом. Крепление рычажного типа и штифтом. Отношение d 3. С отверстием для смазочно-охлаждающей жидкости Пластины WNC Показана правая державка. Чистовая SH Нержавеющая сталь MS Получистовая МР Обозначение Наличие Обозначение Размеры (мм) 0Мин. диаметр i обработки 50 Угловой радиус И У 4 R L D4 Li L3 F1 Hi RR Зажимной рычаг Крепёжный винт Ключ Пробка A16MPWLNR L06 06T3OO 16 150 25 11 14 15 20 0.8 LLCL13S LLCS105 HKY20R HGM- PT1 8 A20QPWLNR L06 WNMG 06T3OO 20 180 32 13 18 13 25 0.8 LLCL13S LLCS105 HKY20R HGM- PT1 8 A25RPWLNR L06 06T3OO 25 200 40 17 23 13 32 0.8 LLCL13S LLCS105 HKY20R HGM- PT1 4 Момент затяжки (N/м) LLCS1051.5 PDQN С отверсн для смазочно-охлаждающей жидкости Sp- 10730' Пластины DNOO Hi 0D4 Показана правая 1 Крепление штифтом державка. Финишная FH (15) Получистовая Стандарт Чистовая SH Нержавеющая сталь MS Получистовая МР Л7 (15) Класс G R L Получистовая MH (15) CBN Обозначение Наличие Обозначение пластины Размеры (мм) S s X S Мо Di H Re P IL 2 -Z4 2 X R L D4 Li L3 Fl F2 Hi RR Опорная пластина Штифт опорной пластины Зажимной рычаг Крепёжный винт Ключ Пробка Зашнойифт Штифт Винт 1 A25RPDQNR L15 DNMA 1504OO 25 200 40 17 6.9 23 13 32 0.8 MLDP42 - HKY15R HKY30R HGM- PT1 4 HP43 P210AM HSS03005 A32SPDQNR L15 DNMG DNMM DNGA 1504OO 32 250 50 22 8.4 30 13 44 0.8 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3 8 - A40TPDQNR L15 1504OO 40 300 63 27 9.4 37 10 54 0.8 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3 8 - A50UPDQNR15 DNGG 1504OO 50 350 80 35 12.4 47 9 70 0.8 LLSDN42 LLP14 LLCL24 LLCS108S HKY30R HGM- PT3 8 - 2 Момент затяжки (N/м) LLCS108S3.3 HP433.3 (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Есть на складе. CBN и PCD Пластины типа Пластины типа пластины С B020 B021 B025 B042 WNCO (Д088-A090) DN (A068-A072)
