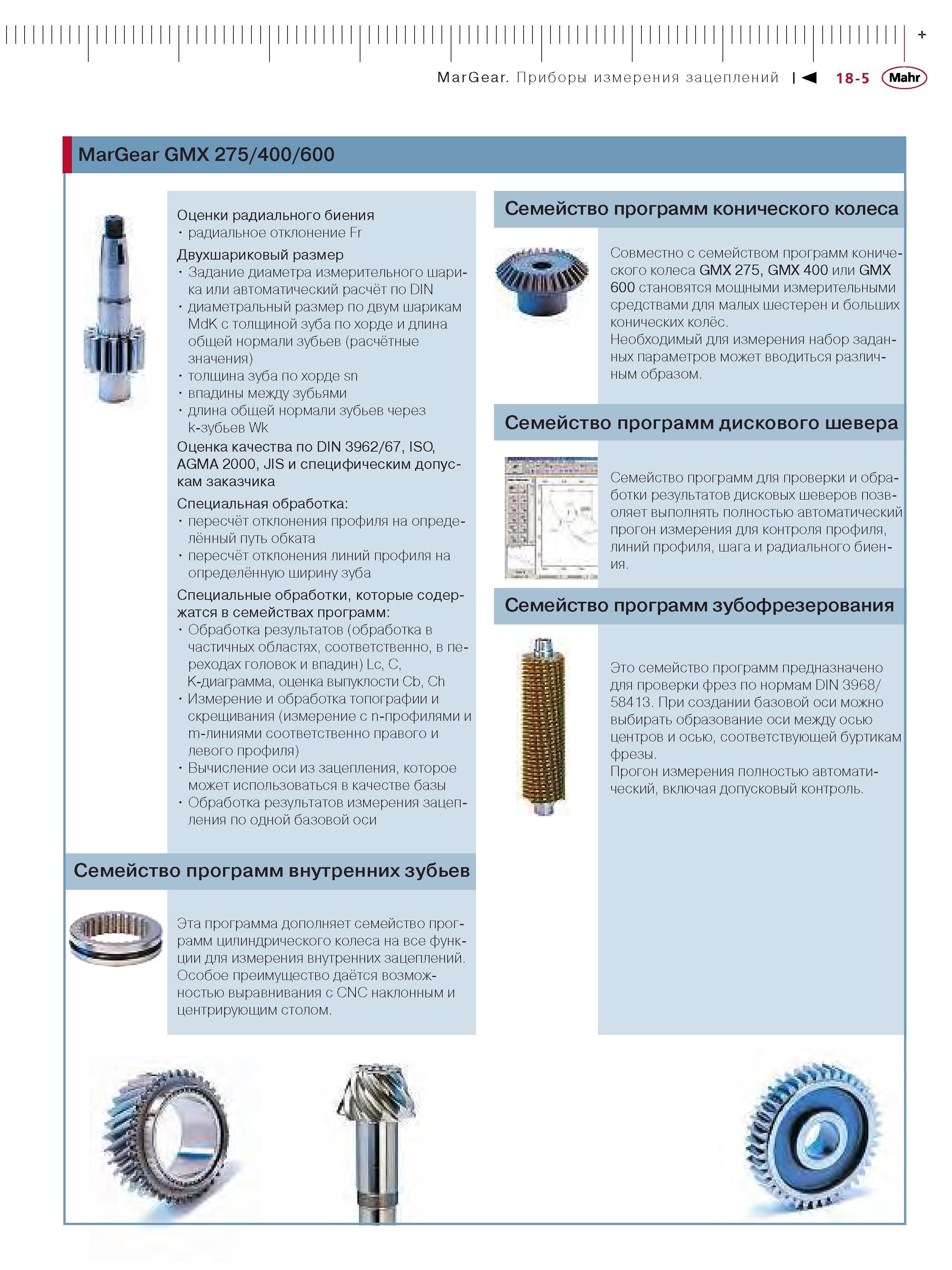

Приборы измерения зацеплений Mahr MarGear GMX 275 400 600 Оценки радиального биения радиальное отклонение Fr Двухшариковый размер Задание диаметра измерительного шарика или автоматический расчёт по DIN диаметральный размер по двум шарикам MdK с толщиной зуба по хорде и длина общей нормали зубьев (расчётные значения) толщина зуба по хорде sn впадины между зубьями длина общей нормали зубьев через k-зубьев Wk Оценка качества по DIN 3962 67 ISO AGMA 2000 JIS и специфическим допускам заказчика Специальная обработка пересчёт отклонения профиля на определённый путь обката пересчёт отклонения линий профиля на определённую ширину зуба Специальные обработки которые содержатся в семействах программ Обработка результатов (обработка в частичных областях соответственно в переходах головок и впадин) Lc C K-диаграмма оценка выпуклости Cb Ch Измерение и обработка топографии и скрещивания (измерение с n-профилями и m-линиями соответственно правого и левого профиля) Вычисление оси из зацепления которое может использоваться в качестве базы Обработка результатов измерения зацепления по одной базовой оси Семейство программ внутренних зубьев Эта программа дополняет семейство программ цилиндрического колеса на все функции для измерения внутренних зацеплений. Особое преимущество даётся возможностью выравнивания с CNC наклонным и центрирующим столом. Семейство программ конического колеса Совместно с семейством программ конического колеса GMX 275 GMX 400 или GMX 600 становятся мощными измерительными средствами для малых шестерен и больших конических колёс. Необходимый для измерения набор заданных параметров может вводиться различным образом. Семейство программ дискового шевера Семейство программ для проверки и обработки результатов дисковых шеверов позволяет выполнять полностью автоматический прогон измерения для контроля профиля линий профиля шага и радиального биения. Семейство программ зубофрезерования Это семейство программ предназначено для проверки фрез по нормам DIN 3968 58413. При создании базовой оси можно выбирать образование оси между осью центров и осью соответствующей буртикам фрезы. Прогон измерения полностью автоматический включая допусковый контроль.
