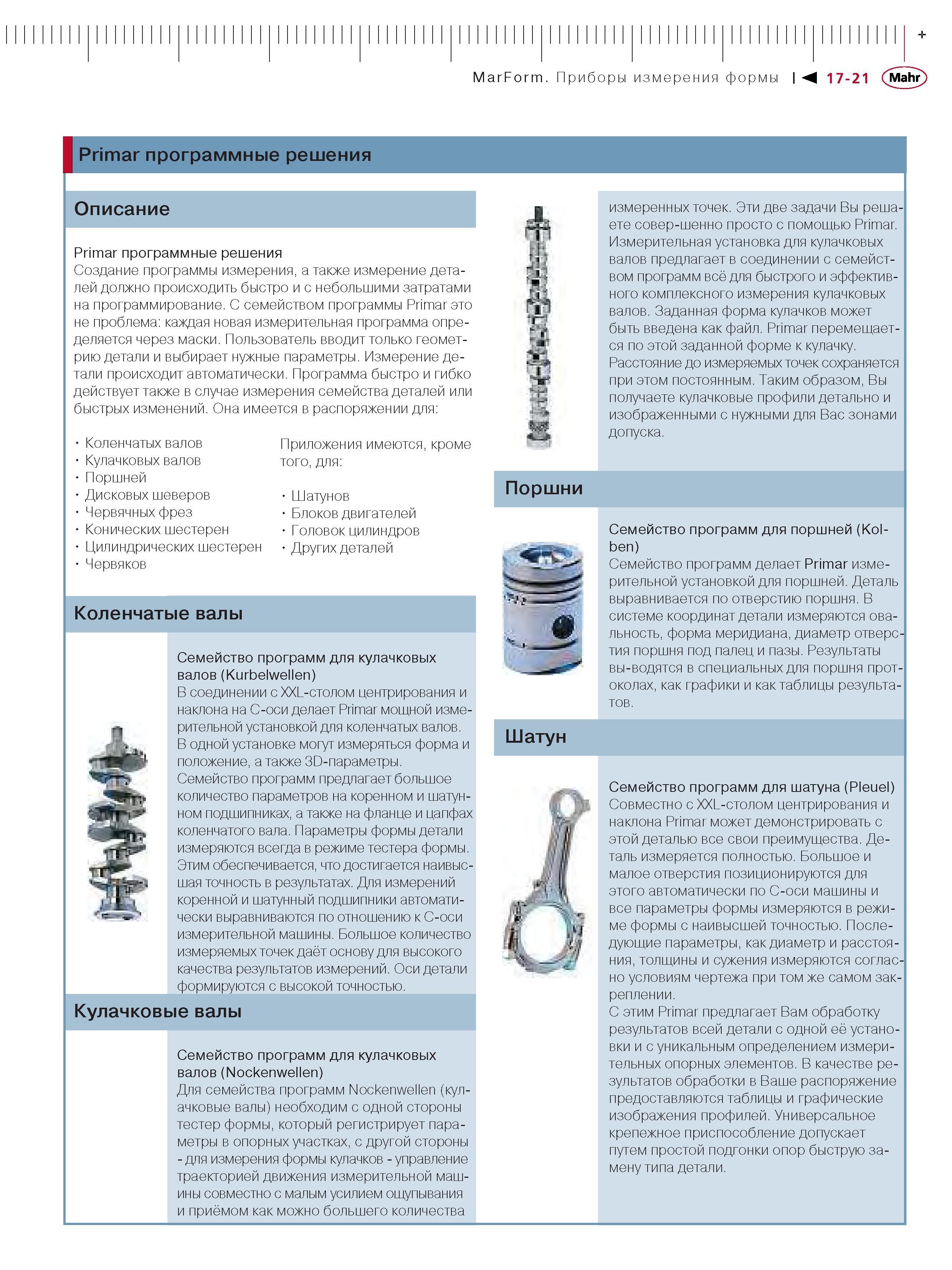

Приборы измерения формы Mahr Primar программные решения Создание программы измерения а также измерение деталей должно происходить быстро и с небольшими затратами на программирование. С семейством программы Primar это не проблема каждая новая измерительная программа определяется через маски. Пользователь вводит только геометрию детали и выбирает нужные параметры. Измерение детали происходит автоматически. Программа быстро и гибко действует также в случае измерения семейства деталей или быстрых изменений. Она имеется в распоряжении для Коленчатых валов Кулачковых валов Поршней Дисковых шеверов Червячных фрез Конических шестерен Цилиндрических шестерен Червяков Приложения имеются кроме того для Шатунов Блоков двигателей Головок цилиндров Других деталей Коленчатые валы Семейство программ для кулачковых валов (Kurbelwellen) В соединении с XXL-столом центрирования и наклона на С-оси делает Primar мощной измерительной установкой для коленчатых валов. В одной установке могут измеряться форма и положение а также 3D-параметры. Семейство программ предлагает большое количество параметров на коренном и шатунном подшипниках а также на фланце и цапфах коленчатого вала. Параметры формы детали измеряются всегда в режиме тестера формы. Этим обеспечивается что достигается наивысшая точность в результатах. Для измерений коренной и шатунный подшипники автоматически выравниваются по отношению к С-оси измерительной машины. Большое количество измеряемых точек даёт основу для высокого качества результатов измерений. Оси детали формируются с высокой точностью. Кулачковые валы Семейство программ для кулачковых валов (Nockenwellen) Для семейства программ Nockenwellen (кулачковые валы)необходим с одной стороны тестер формы который регистрирует параметры в опорных участках с другой стороны - для измерения формы кулачков - управление траекторией движения измерительной машины совместно с малым усилием ощупывания и приёмом как можно большего количества Поршни Шатун измеренных точек. Эти две задачи Вы решаете совер-шенно просто с помощью Primar. Измерительная установка для кулачковых валов предлагает в соединении с семейством программ всё для быстрого и эффективного комплексного измерения кулачковых валов. Заданная форма кулачков может быть введена как файл. Primar перемещается по этой заданной форме к кулачку. Расстояние до измеряемых точек сохраняется при этом постоянным. Таким образом Вы получаете кулачковые профили детально и изображенными с нужными для Вас зонами допуска. Семейство программ для поршней (Kol-ben) Семейство программ делает Primar измерительной установкой для поршней. Деталь выравнивается по отверстию поршня. В системе координат детали измеряются овальность форма меридиана диаметр отверстия поршня под палец и пазы. Результаты вы-водятся в специальных для поршня протоколах как графики и как таблицы результатов. Семейство программ для шатуна (Pleuel) Совместно с XXL-столом центрирования и наклона Primar может демонстрировать с этой деталью все свои преимущества. Деталь измеряется полностью. Большое и малое отверстия позиционируются для этого автоматически по С-оси машины и все параметры формы измеряются в режиме формы с наивысшей точностью. Последующие параметры как диаметр и расстояния толщины и сужения измеряются согласно условиям чертежа при том же самом закреплении. С этим Primar предлагает Вам обработку результатов всей детали с одной её установки и с уникальным определением измерительных опорных элементов. В качестве результатов обработки в Ваше распоряжение предоставляются таблицы и графические изображения профилей. Универсальное крепежное приспособление допускает путем простой подгонки опор быструю замену типа детали. Описание Primar программные решения
