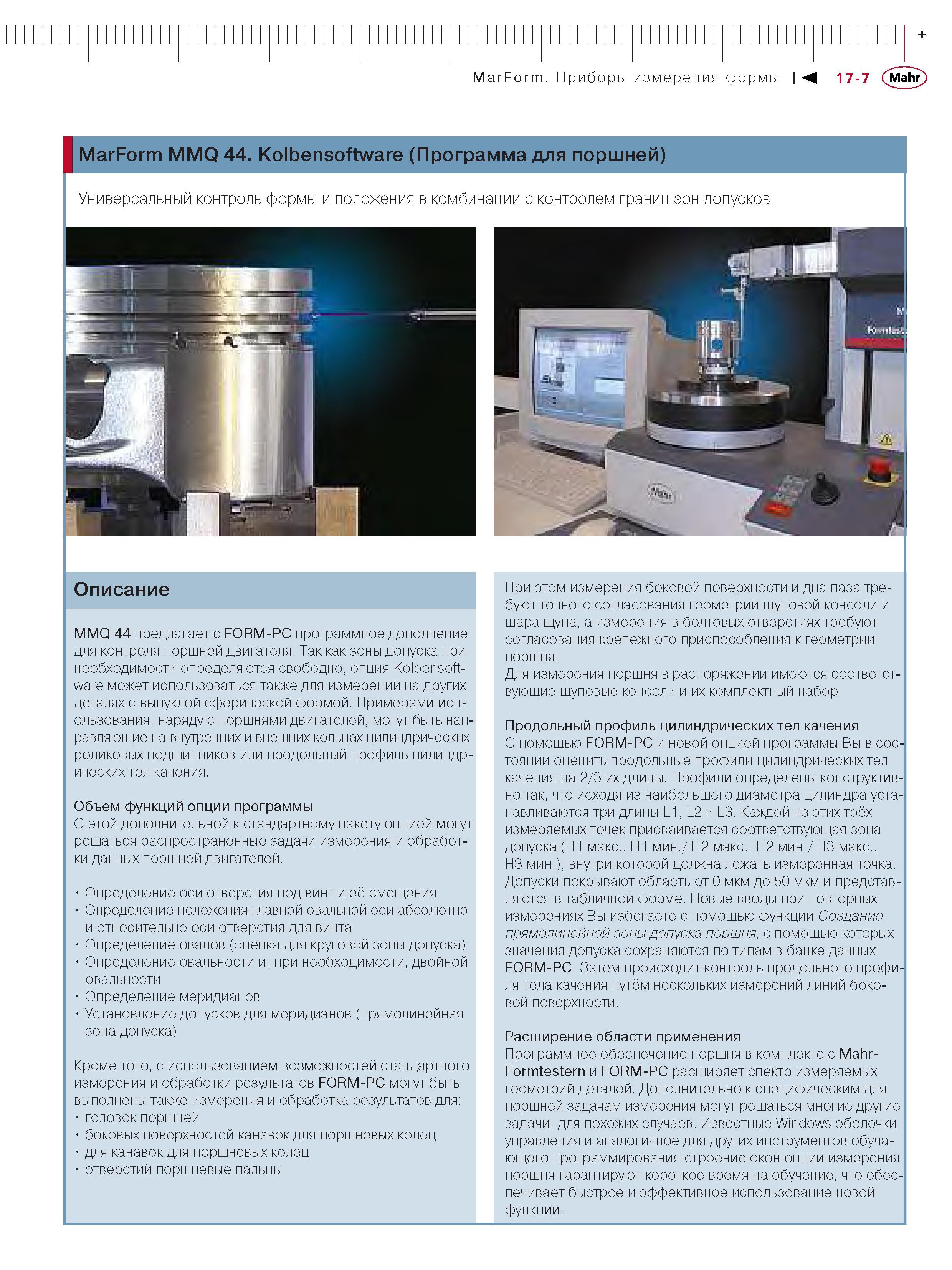

Опция Kolbensoftware может использоваться также для измерений на других деталях с выпуклой сферической формой Примерами использования наряду с поршн

Опция Kolbensoftware может использоваться также для измерений на других деталях с выпуклой сферической формой. Примерами использования наряду с поршнями двигателей могут быть направляющие на внутренних и внешних кольцах цилиндрических роликовых подшипников или продольный профиль цилиндрических тел качения. Объем функций опции программы С этой дополнительной к стандартному пакету опцией могут решаться распространенные задачи измерения и обработки данных поршней двигателей. Определение оси отверстия под винт и её смещения Определение положения главной овальной оси абсолютно и относительно оси отверстия для винта Определение овалов (оценка для круговой зоны допуска) Определение овальности и при необходимости двойной овальности Определение меридианов Установление допусков для меридианов (прямолинейная зона допуска) Кроме того с использованием возможностей стандартного измерения и обработки результатов FORM-PC могут быть выполнены также измерения и обработка результатов для головок поршней боковых поверхностей канавок для поршневых колец для канавок для поршневых колец отверстий поршневые пальцы При этом измерения боковой поверхности и дна паза требуют точного согласования геометрии щуповой консоли и шара щупа а измерения в болтовых отверстиях требуют согласования крепежного приспособления к геометрии поршня. Для измерения поршня в распоряжении имеются соответствующие щуповые консоли и их комплектный набор. Продольный профиль цилиндрических тел качения С помощью FORM-PC и новой опцией программы Вы в состоянии оценить продольные профили цилиндрических тел качения на 2 3 их длины. Профили определены конструктивно так что исходя из наибольшего диаметра цилиндра устанавливаются три длины L1 L2 и L3. Каждой из этих трёх измеряемых точек присваивается соответствующая зона допуска (Н1 макс. Н1 мин. Н2 макс. Н2 мин. Н3 макс. Н3 мин.) внутри которой должна лежать измеренная точка. Допуски покрывают область от 0 мкм до 50 мкм и представляются в табличной форме. Новые вводы при повторных измерениях Вы избегаете с помощью функции Создание прямолинейной зоны допуска поршня с помощью которых значения допуска сохраняются по типам в банке данных FORM-PC. Затем происходит контроль продольного профиля тела качения путём нескольких измерений линий боковой поверхности. Расширение области применения Программное обеспечение поршня в комплекте с Mahr-Formtestern и FORM-PC расширяет спектр измеряемых геометрий деталей. Дополнительно к специфическим для поршней задачам измерения могут решаться многие другие задачи для похожих случаев. Известные Windows оболочки управления и аналогичное для других инструментов обучающего программирования строение окон опции измерения поршня гарантируют короткое время на обучение что обеспечивает быстрое и эффективное использование новой функции. MarForm. Приборы измерения формы М 17-7 Mahr MarForm MMQ 44. Kolbensoftware (Программа для поршней) Универсальный контроль формы и положения в комбинации с контролем границ зон допусков Описание MMQ 44 предлагает с FORM-PC программное дополнение для контроля поршней двигателя. Так как зоны допуска при необходимости определяются свободно
