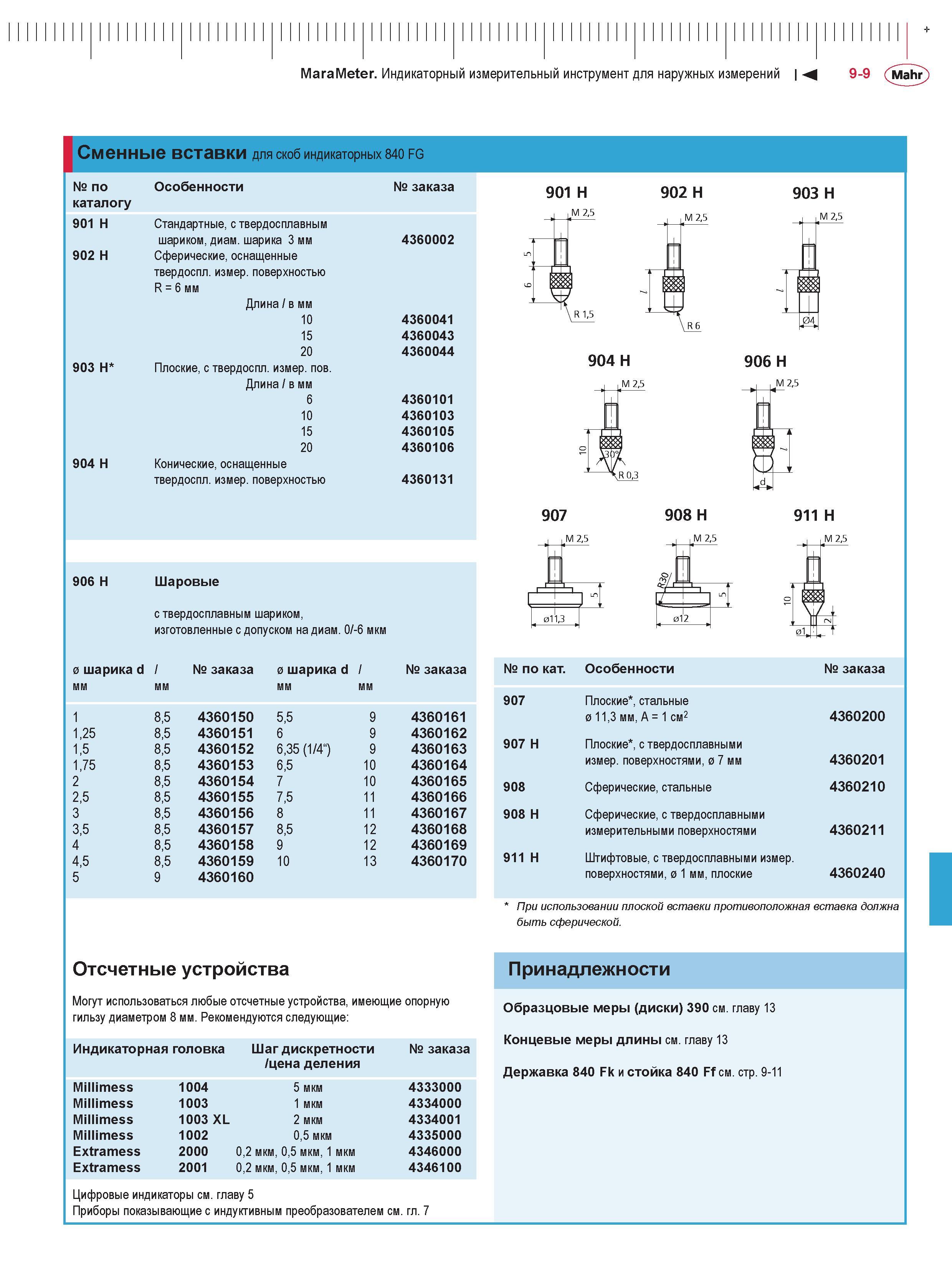

247 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.9-9

Каталог MAHR 2016 Инструмент измерительный Стр. 9-9 0247 Lab2u

MaraMeter. Индикаторный измерительный инструмент для наружных измерений М 9-9 (Mahr Сменные вставки для скоб индикаторных 840 FG № по каталогу 901 H 902 H 903 H* 904 H Особенности Стандартные, с твердосплавным шариком, диам. шарика 3 мм Сферические, оснащенные твердоспл. измер. поверхностью R = 6 мм Длинаlв мм 10 15 20 Плоские, с твердоспл. измер. пов. Длина l в мм 6 10 15 20 Конические, оснащенные твердоспл. измер. поверхностью № заказа 4360002 4360041 4360043 4360044 4360101 4360103 4360105 4360106 4360131 906 H Шаровые с твердосплавным шариком, изготовленные с допуском на диам. 0/-6 мкм 0 шарика d l мм 1 1,25 1.5 1,75 2 2.5 3 3.5 4 4.5 5 8.5 8.5 8.5 8.5 8.5 8.5 8.5 8.5 8.5 8.5 9 № заказа 4360150 4360151 4360152 4360153 4360154 4360155 4360156 4360157 4360158 4360159 4360160 0 шарика d l мм 5.5 6 6,35 (1/4“) 6.5 7 7.5 8 8.5 9 10 9 9 9 10 10 11 11 12 12 13 № заказа 4360161 4360162 4360163 4360164 4360165 4360166 4360167 4360168 4360169 4360170 Отсчетные устройства Могут использоваться любые отсчетные устройства, имеющие опорную гильзу диаметром 8 мм. Рекомендуются следующие: Индикаторная головка illimess illimess illimess illimess Extramess Extramess 1004 1003 1003 XL 1002 2000 2001 Шаг дискретности № заказа /цена деления 5 мкм 4333000 1 мкм 4334000 2 мкм 4334001 0,5 мкм 4335000 0,2 мкм, 0,5 мкм, 1 мкм 4346000 0,2 мкм, 0,5 мкм, 1 мкм 4346100 Цифровые индикаторы см. главу 5 Приборы показывающие с индуктивным преобразователем см. гл. 7 901 H 902 H 1 M 2,5 1 M 2,5 4 й 903 H M 2,5 у R 1,5 И 904 H , M 2,5 906 H M 2,5 907 M 2,5 908 H , M 2,5 911 H M 2,5 № по кат. Особенности № заказа 907 Плоские*, стальные 0 11,3 мм, A = 1 см2 4360200 907 H Плоские*, с твердосплавными измер. поверхностями, 0 7 мм 4360201 908 Сферические, стальные 4360210 908 H Сферические, с твердосплавными измерительными поверхностями 4360211 911 H Штифтовые, с твердосплавными измер. поверхностями, 0 1 мм, плоские 4360240 При использовании плоской вставки противоположная вставка должна быть сферической. Принадлежности + 011,3
