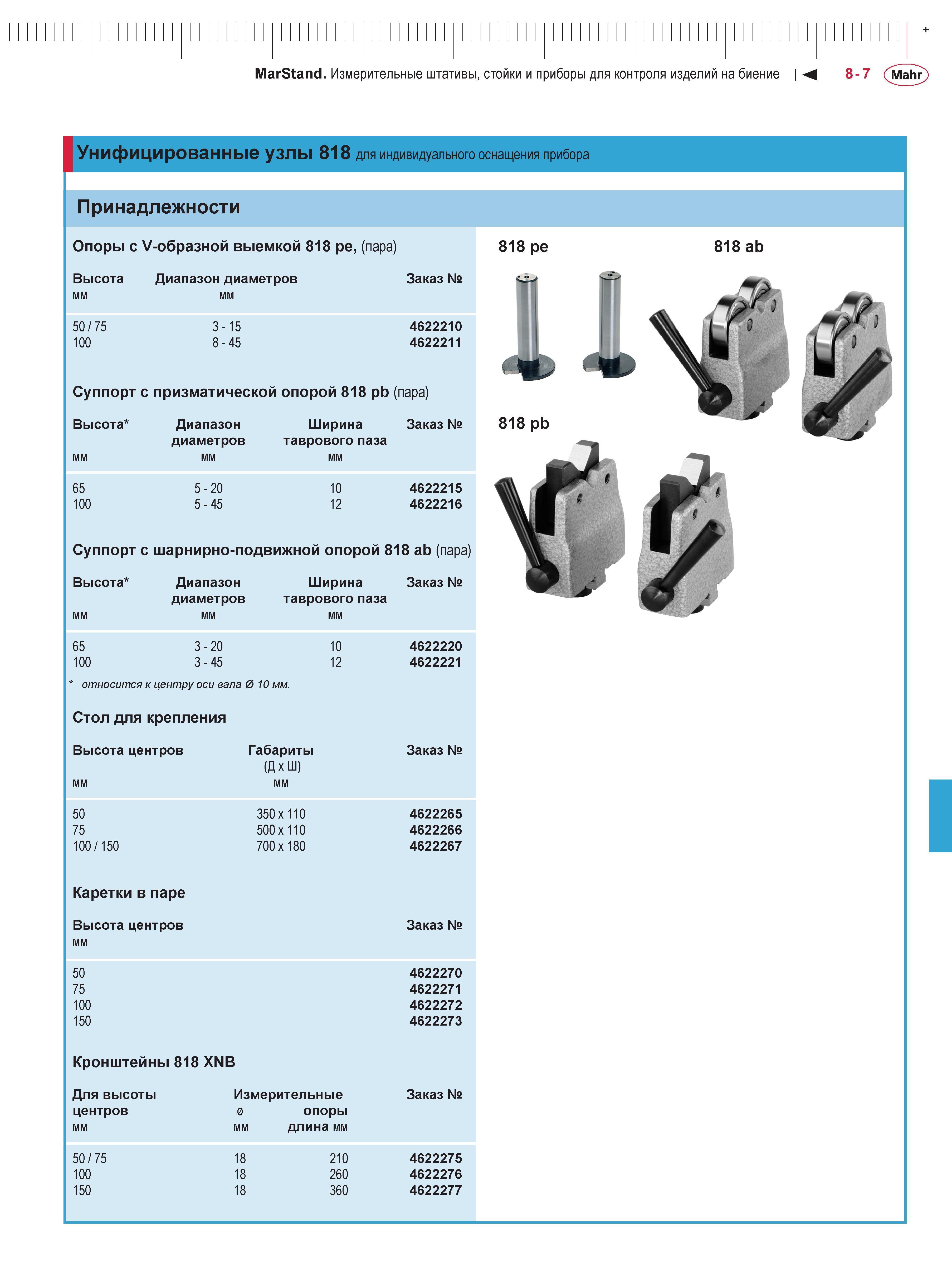

MarStand. Измерительные штативы, стойки и приборы для контроля изделий на биение 8-7 Mahr Унифицированные узлы 818 для индивидуального оснащения прибора Принадлежности Опоры с V-образной выемкой 818 pe, (пара) Высота Диапазон диаметров Заказ № мм 50 / 75 3 - 15 4622210 100 8 - 45 4622211 Суппорт с призматической опорой 818 pb (пара) Высота* Диапазон Ширина Заказ № диаметров таврового паза мм 65 5 - 20 10 4622215 100 5 - 45 12 4622216 Суппорт с шарнирно-подвижной опорой 818 ab (пара) Высота* мм 65 100 Диапазон диаметров мм 3 - 20 3 - 45 Ширина Заказ № таврового паза мм 10 12 4622220 4622221 * относится к центру оси вала 0 10 мм. Стол для крепления Высота центров Габариты (Д x Ш) Заказ № мм 50 350x 110 4622265 75 500x 110 4622266 100/ 150 700x180 4622267 Каретки в паре Высота центров мм Заказ № 50 4622270 75 4622271 100 4622272 150 4622273 Кронштейны 818 XNB Для высоты Измерительные Заказ № центров 0 опоры мм длина мм 50 / 75 100 150 18 18 18 210 260 360 4622275 4622276 4622277 818 pe 818 ab +
