202 Каталог MAHR 2016 Измерительный инструмент и контрольно-измерительная техника Стр.7-32

Каталог MAHR 2016 Инструмент измерительный Стр. 7-32 0202 Lab2u

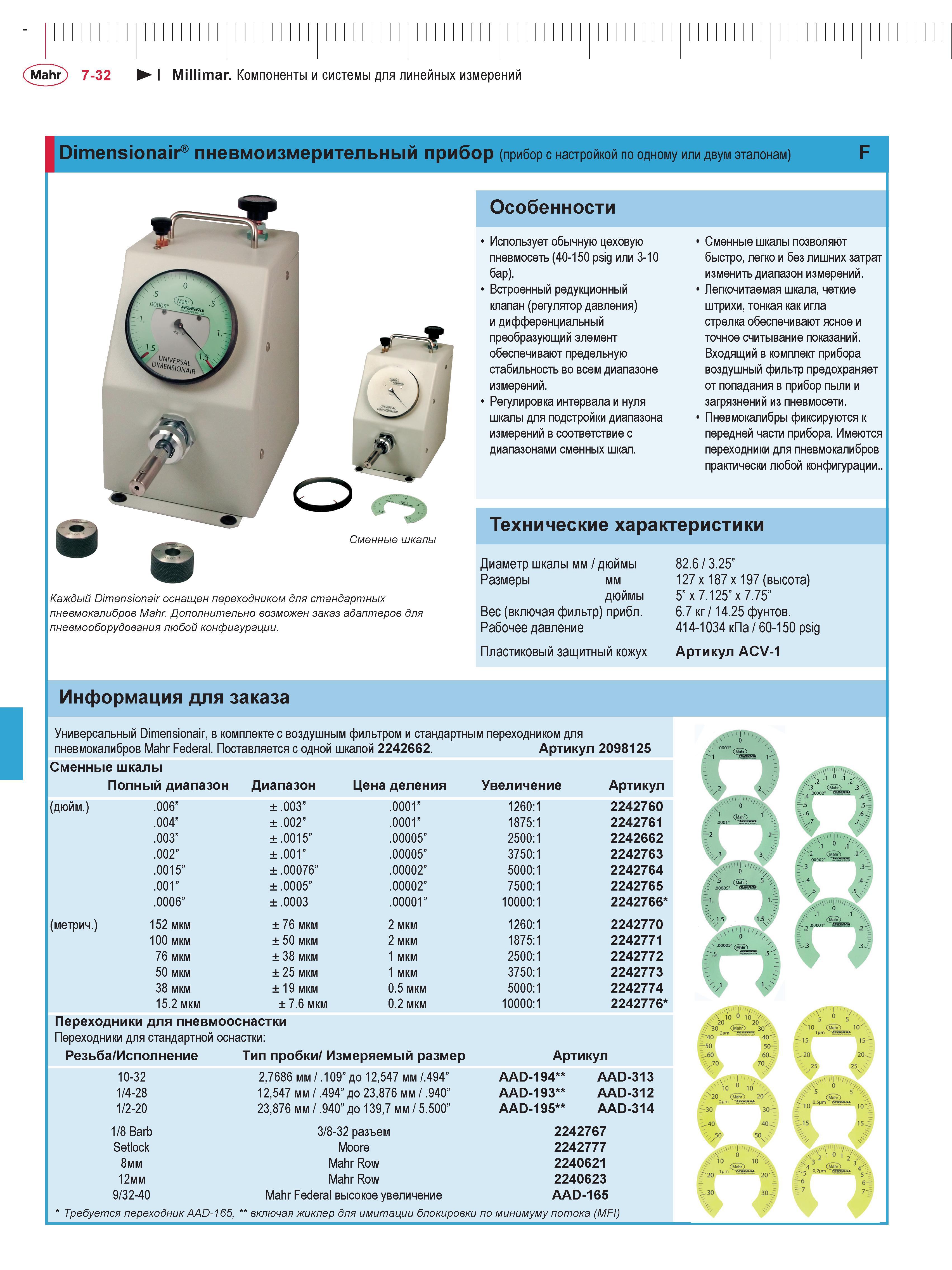

(Mahr 7-32 I Millimar. Компоненты и системы для линейных измерений Dimensionair пневмоизмерительный прибор (прибор с настройкой по одному или двум эталонам) F Особенности Использует обычную цеховую пневмосеть (40-150 psig или 3-10 бар). Встроенный редукционный клапан (регулятор давления) и дифференциальный преобразующий элемент обеспечивают предельную стабильность во всем диапазоне измерений. Регулировка интервала и нуля шкалы для подстройки диапазона измерений в соответствие с диапазонами сменных шкал. Сменные шкалы позволяют быстро, легко и без лишних затрат изменить диапазон измерений. Легкочитаемая шкала, четкие штрихи, тонкая как игла стрелка обеспечивают ясное и точное считывание показаний. Входящий в комплект прибора воздушный фильтр предохраняет от попадания в прибор пыли и загрязнений из пневмосети. Пневмокалибры фиксируются к передней части прибора. Имеются переходники для пневмокалибров практически любой конфигурации.. Технические характеристики Каждый Dimensionair оснащен переходником для стандартных пневмокалибров Mahr. Дополнительно возможен заказ адаптеров для пневмооборудования любой конфигурации. Диаметр шкалы мм / дюймы Размеры мм дюймы Вес (включая фильтр) прибл. Рабочее давление Пластиковый защитный кожух 82.6 / 3.25” 127 x 187 x 197 (высота) 5” x 7.125” x 7.75” 6.7 кг / 14.25 фунтов. 414-1034 кПа / 60-150 psig Артикул ACV-1 Информация для заказа Универсальный Dimensionair, в комплекте с воздушным фильтром и стандартным переходником для пневмокалибров Mahr Federal. Поставляется с одной шкалой 2242662. Артикул 2098125 Сменные шкалы (дюйм.) (метрич.) н о з а п а и д й Диапазон цена деления Увеличение Артикул 6” 0 .0 ± .003” .0001” 1260:1 2242760 0 ” ± .002” .0001” 1875:1 2242761 3” 0 .0 ± .0015” .00005” 2500:1 2242662 2” 0 .0 ± .001” .00005” 3750:1 2242763 .0015” ± .00076” .00002” 5000:1 2242764 01 .0 ± .0005” .00002” 7500:1 2242765 .0006” ± .0003 .00001” 10000:1 2242766* 152 мкм ± 76 мкм 2 мкм 1260:1 2242770 100 мкм ± 50 мкм 2 мкм 1875:1 2242771 76 мкм ± 38 мкм 1 мкм 2500:1 2242772 50 мкм ± 25 мкм 1 мкм 3750:1 2242773 38 мкм ± 19 мкм 0.5 мкм 5000:1 2242774 15.2 мкм ± 7.6 мкм 0.2 мкм 10000:1 2242776* Переходники для пневмооснастки Переходники для стандартной оснастки: Резьба/Исполнение Тип пробки/ Измеряемый размер 10-32 1/4-28 1/2-20 1/8 Barb Setlock 8мм 12мм 9/32-40 2,7686 мм / .109” до 12,547 мм /.494” 12,547 мм / .494” до 23,876 мм / .940” 23,876 мм / .940” до 139,7 мм / 5.500” 3/8-32 разъем Moore Mahr Row Mahr Row Mahr Federal высокое увеличение Артикул AAD-194** AAD-313 AAD-193** AAD-312 AAD-195** AAD-314 2242767 2242777 2240621 2240623 AAD-165 Требуется переходник AAD-165, ** включая жиклер для имитации блокировки по минимуму потока (MFI)
