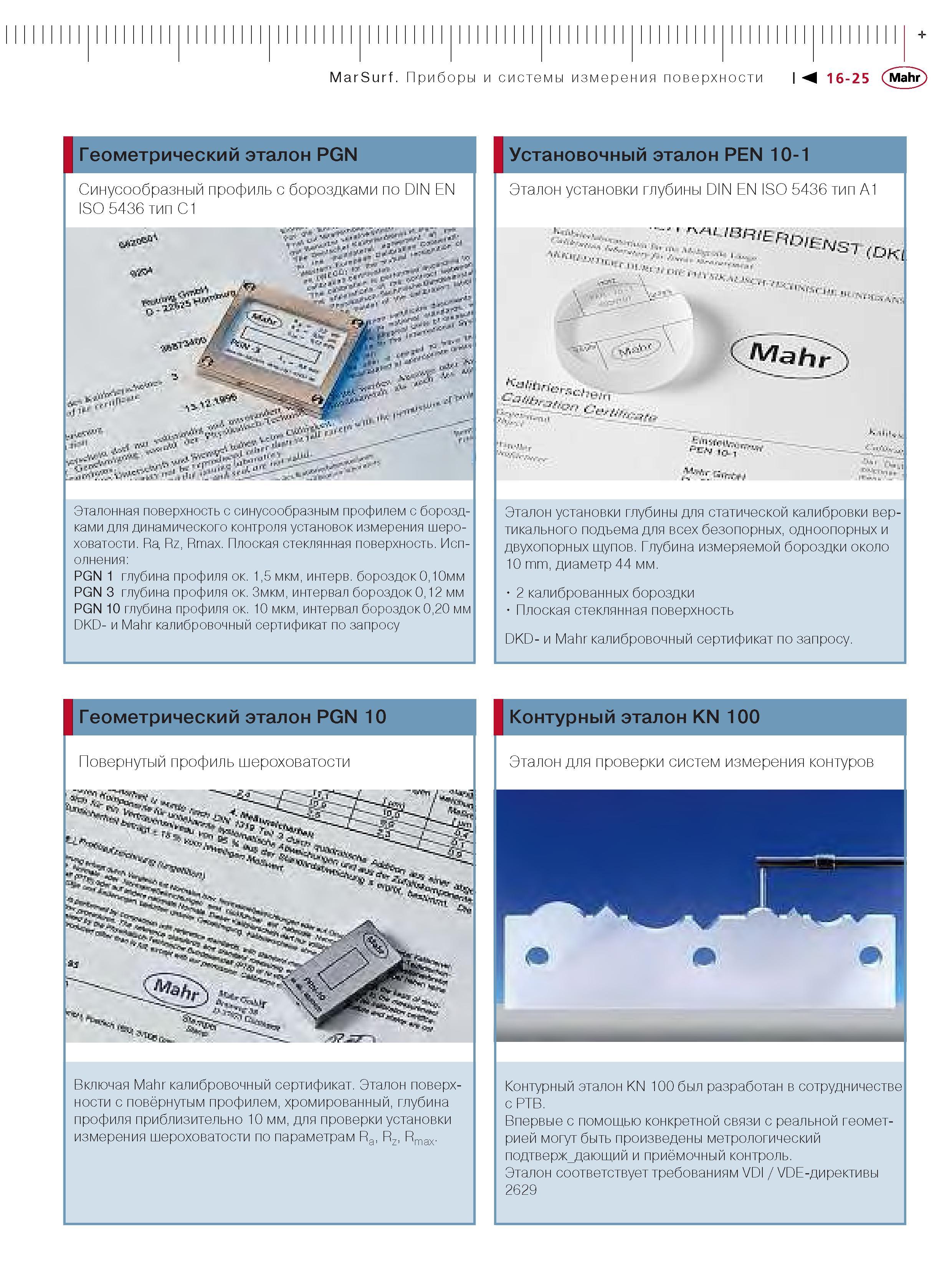

Геометрический эталон PGN Синусообразный профиль с бороздками по DIN EN ISO 5436 тип С1 Эталонная поверхность с синусообразным профилем с бороздками

Геометрический эталон PGN Синусообразный профиль с бороздками по DIN EN ISO 5436 тип С1 Эталонная поверхность с синусообразным профилем с бороздками для динамического контроля установок измерения шероховатости. Ra Rz Rmax. Плоская стеклянная поверхность. Исполнения PGN 1 глубина профиля ок. 15 мкм интерв. бороздок 010мм PGN 3 глубина профиля ок. 3мкм интервал бороздок 012 мм PGN 10 глубина профиля ок. 10 мкм интервал бороздок 020 мм DKD- и Mahr калибровочный сертификат по запросу I Установочный эталон PEN 10-1 Эталон установки глубины DIN EN ISO 5436 тип А1 (OKi .. ' .r. 'hr') Эталон установки глубины для статической калибровки вертикального подъема для всех безопорных одноопорных и двухопорных щупов. Глубина измеряемой бороздки около 10 mm диаметр 44 мм. 2 калиброванных бороздки Плоская стеклянная поверхность DKD- и Mahr калибровочный сертификат по запросу. 11 Геометрический эталон PGN 10 Повернутый профиль шероховатости Включая Mahr калибровочный сертификат. Эталон поверхности с повёрнутым профилем хромированный глубина профиля приблизительно 10 мм для проверки установки измерения шероховатости по параметрам Ra Rz Rmax. Контурный эталон KN 100 Эталон для проверки систем измерения контуров Контурный эталон KN 100 был разработан в сотрудничестве с PTB. Впервые с помощью конкретной связи с реальной геометрией могут быть произведены метрологический подтверждающий и приёмочный контроль. Эталон соответствует требованиям VDI VDE-директивы 2629 MarSurf. Приборы и системы измерения поверхности М 16-25 Mahr
