312 Каталог MAHR 2014 Измерительные инструменты и приборы для линейно-угловых измерений Стр.9-6

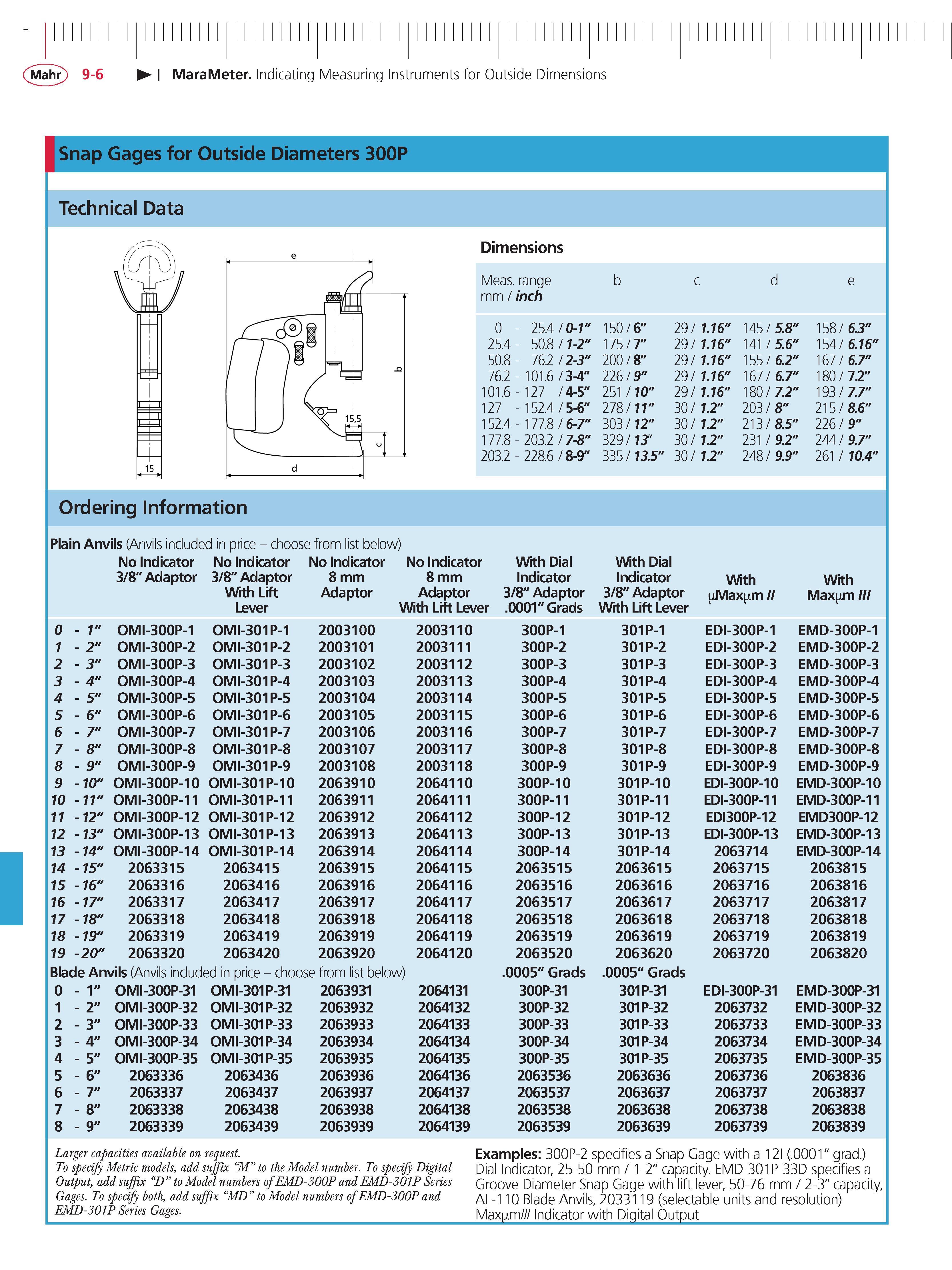

312 Mahr 9-6 MaraMeter Indicating Measuring Instruments for Outside Dimensions Snap Gages for Outside Diameters 300P Technical Data Dimensions Meas Каталог MAHR 2014 Измерительные инструменты приборы и оборудование для линейно-угловых измерений в машиностроении Стр. 9-6 ENG

Каталог MAHR 2014 Измерительные инструменты и приборы Стр. 9-6 0312 ENG Lab2u

Mahr 9-6 MaraMeter Indicating Measuring Instruments for Outside Dimensions Snap Gages for Outside Diameters 300P Technical Data Dimensions Meas. range mm inch b c d e 0 - 25.4 0-1" 150 6" 29 1.16" 145 5.8" 158 6.3" 25.4 - 50.8 1-2" 175 7" 29 1.16" 141 5.6" 154 6.16 50.8 - 76.2 2-3" 200 8" 29 1.16" 155 6.2" 167 6.7" 76.2 - 101.6 3-4" 226 9" 29 1.16" 167 6.7" 180 7.2" 101.6 - 127 4-5" 251 10" 29 1.16" 180 7.2" 193 7.7" 127 - 152.4 5-6" 278 11" 30 1.2" 203 8" 215 8.6" 152.4 - 177.8 6-7" 303 12" 30 1.2" 213 8.5" 226 9" 177.8 - 203.2 7-8" 329 13' 30 1.2" 231 9.2" 244 9.7" 203.2 - 228.6 8-9" 335 13.5" 30 1.2" 248 9.9" 261 10.4' Ordering Information Plain Anvils (Anvils included in price - choose from list below) No Indicator No Indicator No Indicator No Indicator With Dial With Dial 3 8" Adaptor 3 8" Adaptor 8 mm 8 mm Indicator Indicator With With With Lift Adaptor Adaptor 3 8" Adaptor 3 8" Adaptor Max m II Max m III Lever With Lift Lever .0001" Grads With Lift Lever 0 - 1" OMI-300P-1 0MI-301P-1 2003100 2003110 300P-1 301P-1 EDI-300P-1 EMD-300P-1 1 - 2" OMI-300P-2 0MI-301P-2 2003101 2003111 300P-2 301P-2 EDI-300P-2 EMD-300P-2 2 - 3" OMI-300P-3 0MI-301P-3 2003102 2003112 300P-3 301P-3 EDI-300P-3 EMD-300P-3 3 - 4" 0MI-300P-4 0MI-301P-4 2003103 2003113 300P-4 301P-4 EDI-300P-4 EMD-300P-4 4 - 5" 0MI-300P-5 0MI-301P-5 2003104 2003114 300P-5 301P-5 EDI-300P-5 EMD-300P-5 5 - 6" oMI-300P-6 0MI-301P-6 2003105 2003115 300P-6 301P-6 EDI-300P-6 EMD-300P-6 6 - 7" oMI-300P-7 0MI-301P-7 2003106 2003116 300P-7 301P-7 EDI-300P-7 EMD-300P-7 7 - 8" oMI-300P-8 0MI-301P-8 2003107 2003117 300P-8 301P-8 EDI-300P-8 EMD-300P-8 8 - 9" oMI-300P-9 0MI-301P-9 2003108 2003118 300P-9 301P-9 EDI-300P-9 EMD-300P-9 9 -10" 0MI-300P-10 0MI-301P-10 2063910 2064110 300P-10 301P-10 EDI-300P-10 EMD-300P-10 10 -11" 0MI-300P-11 0MI-301P-11 2063911 2064111 300P-11 301P-11 EDI-300P-11 EMD-300P-11 11 - 12" 0MI-300P-12 0MI-301P-12 2063912 2064112 300P-12 301P-12 EDI300P-12 EMD300P-12 12 - 13" 0MI-300P-13 0MI-301P-13 2063913 2064113 300P-13 301P-13 EDI-300P-13 EMD-300P-13 13 -14" 0MI-300P-14 0MI-301P-14 2063914 2064114 300P-14 301P-14 2063714 EMD-300P-14 14 -15" 2063315 2063415 2063915 2064115 2063515 2063615 2063715 2063815 15 -16" 2063316 2063416 2063916 2064116 2063516 2063616 2063716 2063816 16 -17" 2063317 2063417 2063917 2064117 2063517 2063617 2063717 2063817 17 -18" 2063318 2063418 2063918 2064118 2063518 2063618 2063718 2063818 18 -19" 2063319 2063419 2063919 2064119 2063519 2063619 2063719 2063819 19 -20" 2063320 2063420 2063920 2064120 2063520 2063620 2063720 2063820 Blade Anvils (Anvils included in price - choose from list below) .0005" Grads .0005" Grads 0 - 1" oMI-300P-31 0MI-301P-31 2063931 2064131 300P-31 301P-31 EDI-300P-31 EMD-300P-31 1 - 2" oMI-300P-32 oMI-301P-32 2063932 2064132 300P-32 301P-32 2063732 EMD-300P-32 2 - 3" oMI-300P-33 oMI-301P-33 2063933 2064133 300P-33 301P-33 2063733 EMD-300P-33 3 - 4" oMI-300P-34 oMI-301P-34 2063934 2064134 300P-34 301P-34 2063734 EMD-300P-34 4 - 5" oMI-300P-35 0MI-301P-35 2063935 2064135 300P-35 301P-35 2063735 EMD-300P-35 5 - 6" 2063336 2063436 2063936 2064136 2063536 2063636 2063736 2063836 6 - 7" 2063337 2063437 2063937 2064137 2063537 2063637 2063737 2063837 7 - 8" 2063338 2063438 2063938 2064138 2063538 2063638 2063738 2063838 8 - 9" 2063339 2063439 2063939 2064139 2063539 2063639 2063739 2063839 Larger capacities available on request. To specify Metric models add suffix M to the Model number. To specify Digital Output add suffix D to Model numbers of EMD-300P and EMD-301P Series Gages. To specify both add suffix MD to Model numbers of EMD-300P and EMD-30lP Series Gages. Examples 300P-2 specifies a Snap Gage with a 12I (.0001" grad.) Dial Indicator 25-50 mm 1-2" capacity. EMD-301P-33D specifies a Groove Diameter Snap Gage with lift lever 50-76 mm 2-3" capacity AL-110 Blade Anvils 2033119 (selectable units and resolution) Max m Indicator with Digital Output
