318 Каталог MAHR 2014 Измерительные инструменты и приборы для линейно-угловых измерений Стр.9-12

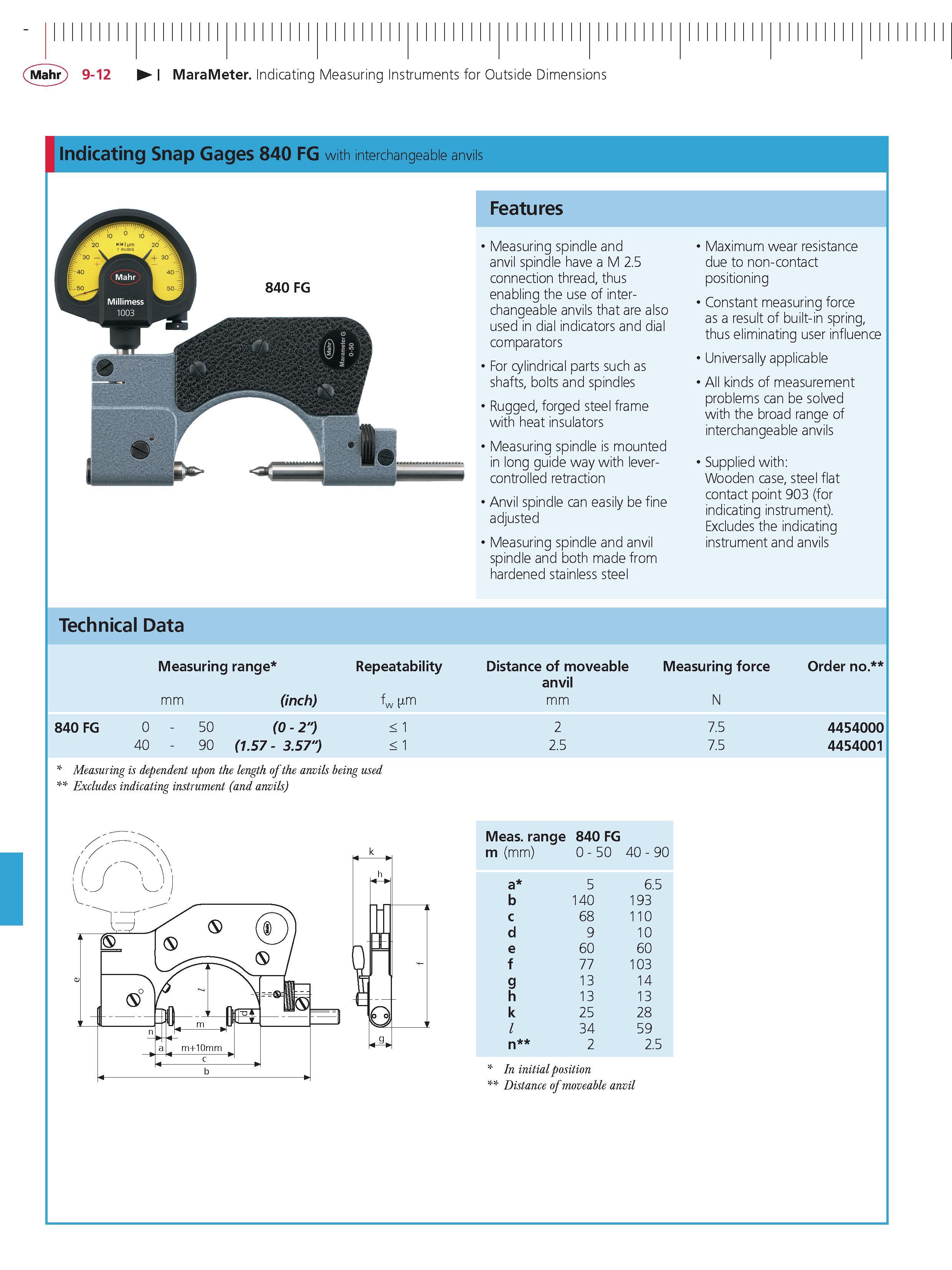

318 Mahr 9-12 MaraMeter Indicating Measuring Instruments for Outside Dimensions Indicating Snap Gages 840 FG with interchangeable anvils Features M Каталог MAHR 2014 Измерительные инструменты приборы и оборудование для линейно-угловых измерений в машиностроении Стр. 9-12 ENG

Каталог MAHR 2014 Измерительные инструменты и приборы Стр. 9-12 0318 ENG Lab2u

Mahr 9-12 MaraMeter Indicating Measuring Instruments for Outside Dimensions Indicating Snap Gages 840 FG with interchangeable anvils Features Measuring spindle and anvil spindle have a M 2.5 connection thread thus enabling the use of interchangeable anvils that are also used in dial indicators and dial comparators For cylindrical parts such as shafts bolts and spindles Rugged forged steel frame with heat insulators Measuring spindle is mounted in long guide way with lever-controlled retraction Anvil spindle can easily be fine adjusted Measuring spindle and anvil spindle and both made from hardened stainless steel Maximum wear resistance due to non-contact positioning Constant measuring force as a result of built-in spring thus eliminating user influence Universally applicable All kinds of measurement problems can be solved with the broad range of interchangeable anvils Supplied with Wooden case steel flat contact point 903 (for indicating instrument). Excludes the indicating instrument and anvils Technical Data Measuring is dependent upon the length of the anvils being used Excludes indicating instrument (and anvils) m+10mm c G Meas. range G F 0 4 8 m (mm) 0 - 50 40 - 90 a 5 6.5 b 140 1 93 c 68 110 d 9 10 e 60 60 f 77 1 03 g 13 14 h 13 13 k 25 28 l 34 59 n 2 2.5 In initial position Distance of moveable anvil k h y a b
