296 Каталог MAHR 2014 Измерительные инструменты и приборы для линейно-угловых измерений Стр.8-8

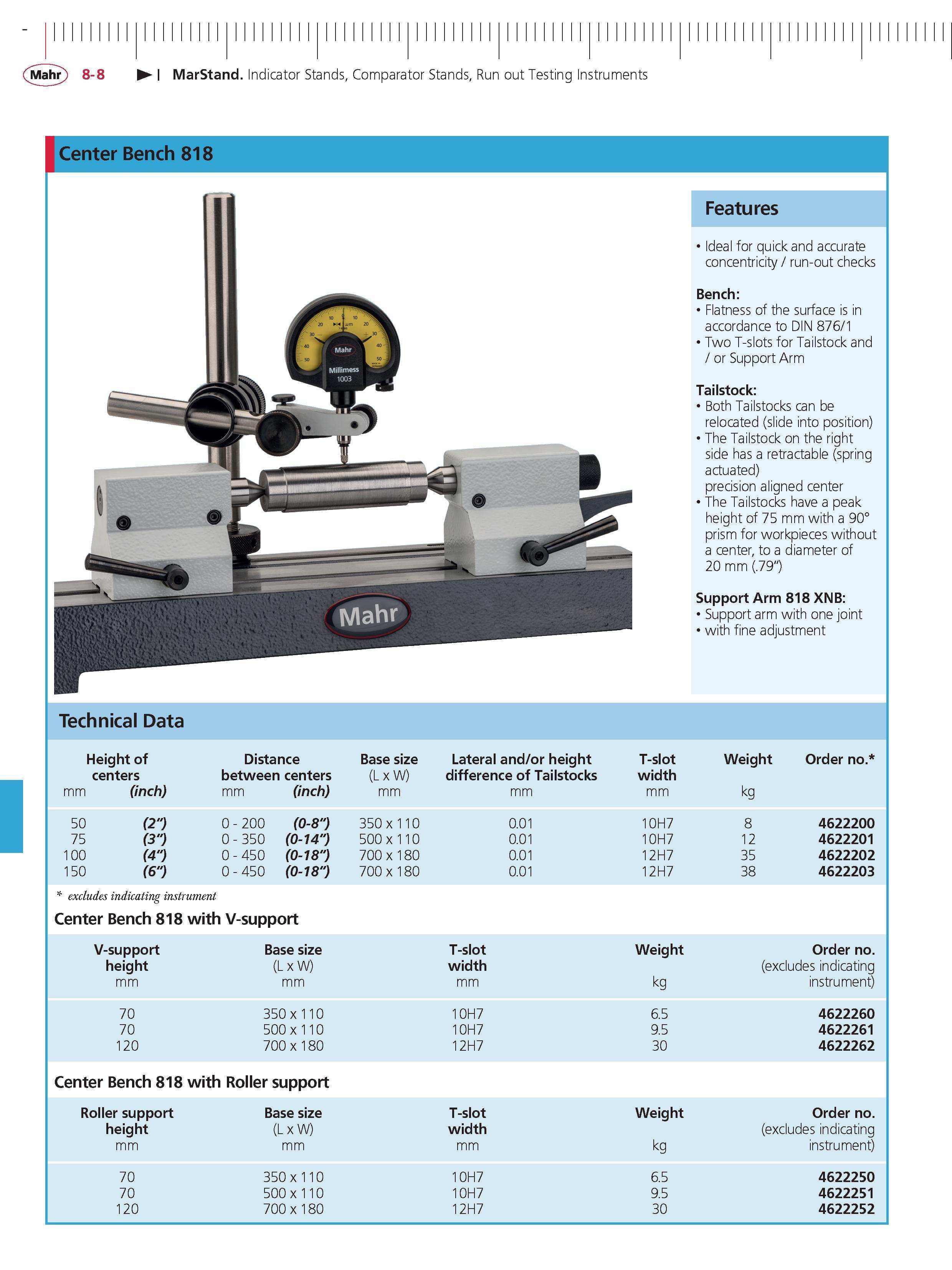

296 Mahr 8-8 MarStand Indicator Stands Comparator Stands Run out Testing Instruments Center Bench 818 Features Ideal for quick and accurate concent Каталог MAHR 2014 Измерительные инструменты приборы и оборудование для линейно-угловых измерений в машиностроении Стр. 8-8 ENG

Каталог MAHR 2014 Измерительные инструменты и приборы Стр. 8-8 0296 ENG Lab2u

Mahr 8-8 MarStand Indicator Stands Comparator Stands Run out Testing Instruments Center Bench 818 Features Ideal for quick and accurate concentricity run-out checks Bench Flatness of the surface is in accordance to DIN 876 1 Two T-slots for Tailstock and or Support Arm Tailstock Both Tailstocks can be relocated (slide into position) The Tailstock on the right side has a retractable (spring actuated) precision aligned center The Tailstocks have a peak height of 75 mm with a 90 prism for workpieces without a center to a diameter of 20 mm (.79") Support Arm 818 XNB Support arm with one joint with fine adjustment Technical Data Height of Distance Base size Lateral and or height T-slot Weight Order no. centers between centers (L x W) difference of Tailstocks width mm (inch) mm (inch) mm mm mm kg 50 (2") 0 - 200 (0-8") 350x 1 10 0.01 10H7 8 4622200 75 (3") 0 - 350 (0-14") 500x 1 10 0.01 10H7 12 4622201 100 (4") 0 - 450 (0-18") 700 x 180 0.01 12H7 35 4622202 150 (6") 0 - 450 (0-18") 700 x 180 0.01 12H7 38 4622203 excludes indicating instrument Center Bench 818 with V-support V-support Base size T-slot Weight Order no. height (L x W) width (excludes indicating mm mm mm g k instrument) 70 350x 1 10 10H7 6.5 4622260 70 500x 1 10 10H7 9.5 4622261 120 700x180 12H7 30 4622262 Center Bench 818 with Roller support Roller support Base size T-slot Weight Order no. height (L x W) width (excludes indicating mm mm mm kg instrument) 70 350x 1 10 10H7 6.5 4622250 70 500x 1 10 10H7 9.5 4622251 120 700x180 12H7 30 4622252
