MAHR | Каталог MAHR 2014 Измерительные инструменты и приборы (Всего 603 стр.)

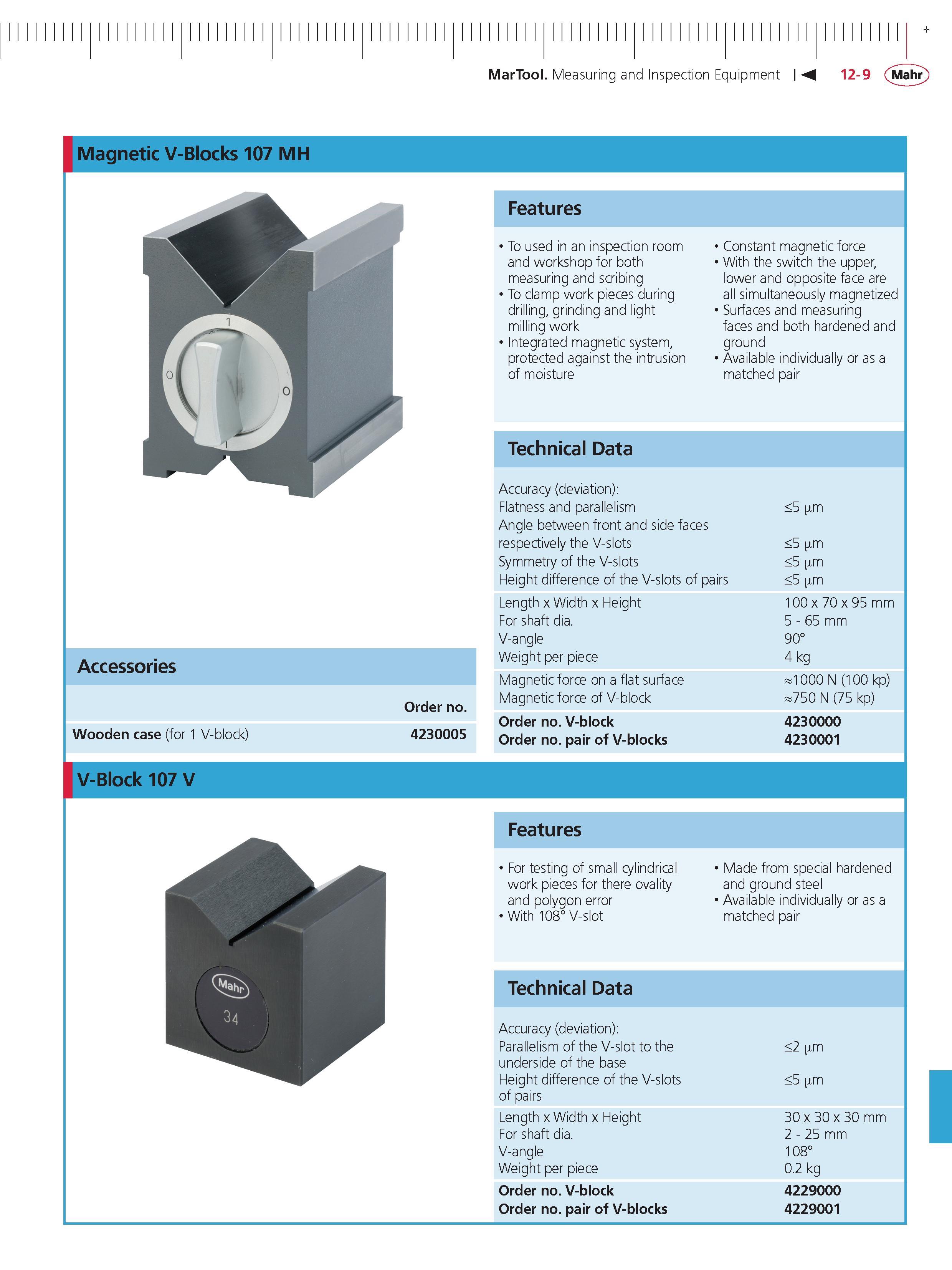

427 Каталог MAHR 2014 Измерительные инструменты и приборы для линейно-угловых измерений Стр.12-9

427 MarTool Measuring and Inspection Equipment M 12-9 Mahr Magnetic V-Blocks 107 MH Features To used in an inspection room and workshop for both me Каталог MAHR 2014 Измерительные инструменты приборы и оборудование для линейно-угловых измерений в машиностроении Стр. 12-9 ENG

Каталог MAHR 2014 Измерительные инструменты и приборы Стр. 12-9 0427 ENG Lab2u

MarTool Measuring and Inspection Equipment M 12-9 Mahr Magnetic V-Blocks 107 MH Features To used in an inspection room and workshop for both measuring and scribing To clamp work pieces during drilling grinding and light milling work Integrated magnetic system protected against the intrusion of moisture Constant magnetic force With the switch the upper lower and opposite face are all simultaneously magnetized Surfaces and measuring faces and both hardened and ground Available individually or as a matched pair Accessories wooden case (for 1 V-block) Order no. 4230005 Technical Data Accuracy (deviation) Flatness and parallelism 5 m Angle between front and side faces respectively the V-slots 5 m Symmetry of the V-slots 5 m Height difference of the V-slots of pairs 5 m Length x Width x Height 100 x 70 x 95 mm For shaft dia. 5 - 65 mm V-angle 90 Weight per piece 4 kg Magnetic force on a flat surface 1000 N (100 kp) Magnetic force of V-block 750 N (75 kp) Order no. v-block 4230000 Order no. pair of v-blocks 4230001 v-Block 107 v Features For testing of small cylindrical work pieces for there ovality and polygon error With 108 V-slot Made from special hardened and ground steel Available individually or as a matched pair Technical Data Accuracy (deviation) Parallelism of the V-slot to the underside of the base Height difference of the V-slots of pairs Length x Width x Height For shaft dia. V-angle Weight per piece Order no. v-block Order no. pair of v-blocks 2 m 5 m 30 x 30 x 30 mm 2 - 25 mm 108 0.2 kg 4229000 4229001
