98 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.98 |
|||||

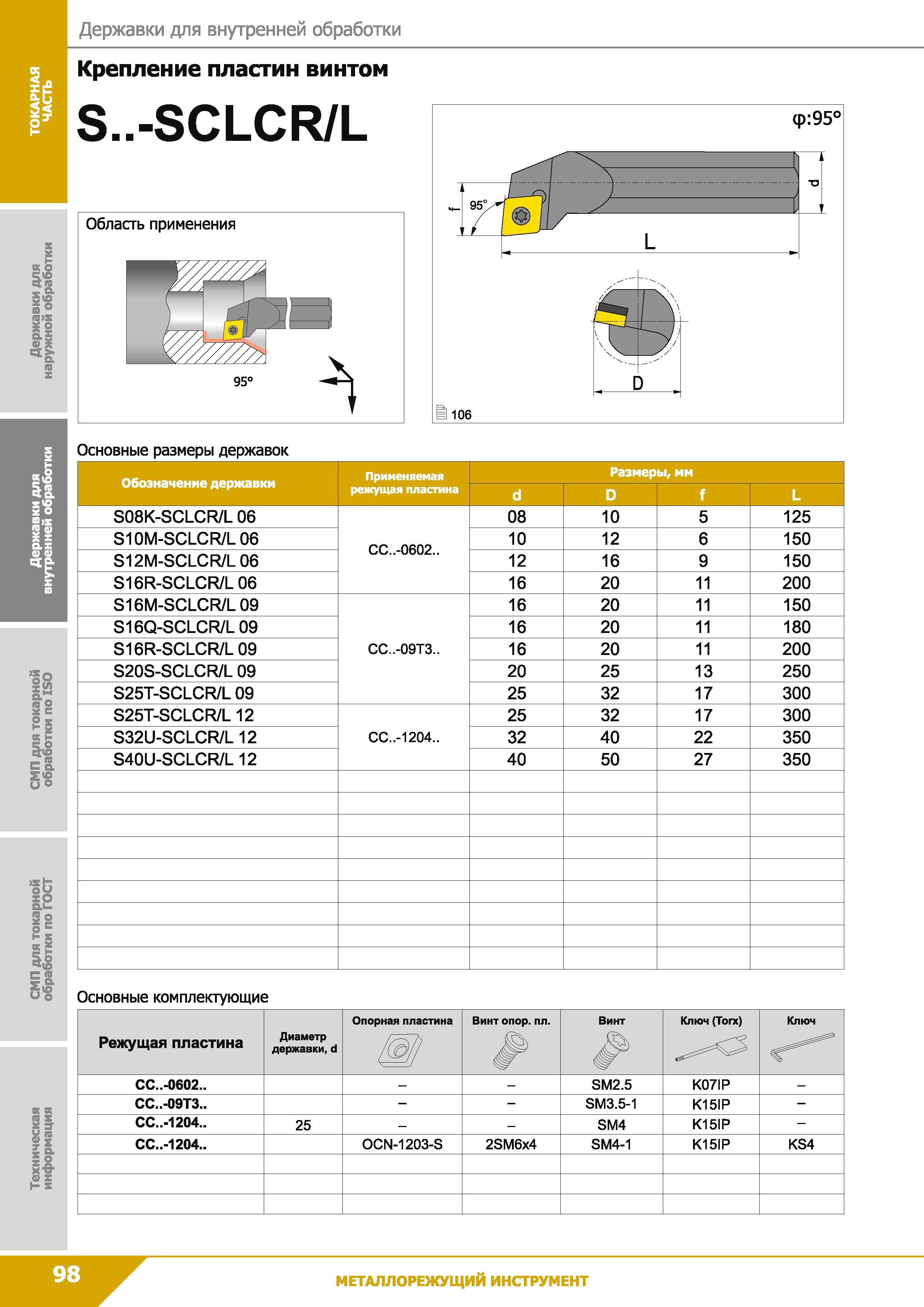

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 98 0098 Lab2u Державки для внутренней обработки Крепление пластин винтом S..-SCLCR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм d D f L S08K-SCLCR/L 06 СС..-0602.. 08 10 5 125 S10M-SCLCR/L 06 10 12 6 150 S12M-SCLCR/L 06 12 16 9 150 S16R-SCLCR/L 06 16 20 11 200 S16M-SCLCR/L 09 СС..-09ТЗ.. 16 20 11 150 S16Q-SCLCR/L 09 16 20 11 180 S16R-SCLCR/L 09 16 20 11 200 S20S-SCLCR/L 09 20 25 13 250 S25T-SCLCR/L 09 25 32 17 300 S25T-SCLCR/L 12 СС..-1204.. 25 32 17 300 S32U-SCLCR/L 12 32 40 22 350 S40U-SCLCR/L 12 40 50 27 350 Основные комплектующие Режущая пластина Диаметр державки, d Опорная пластина Щ/ Винт опорной пластины Винт Ключ (Тогх) Ключ СС..-0602.. - - SM2.5 K07IP - СС..-09ТЗ.. - - SM3.5-1 K15IP - СС..-1204.. 25 - SM4 K15IP - СС..-1204.. OCN-1203-S 2SM6X4 SM4-1 K15IP KS4 Инструмент по металлу для станков |
|||||
