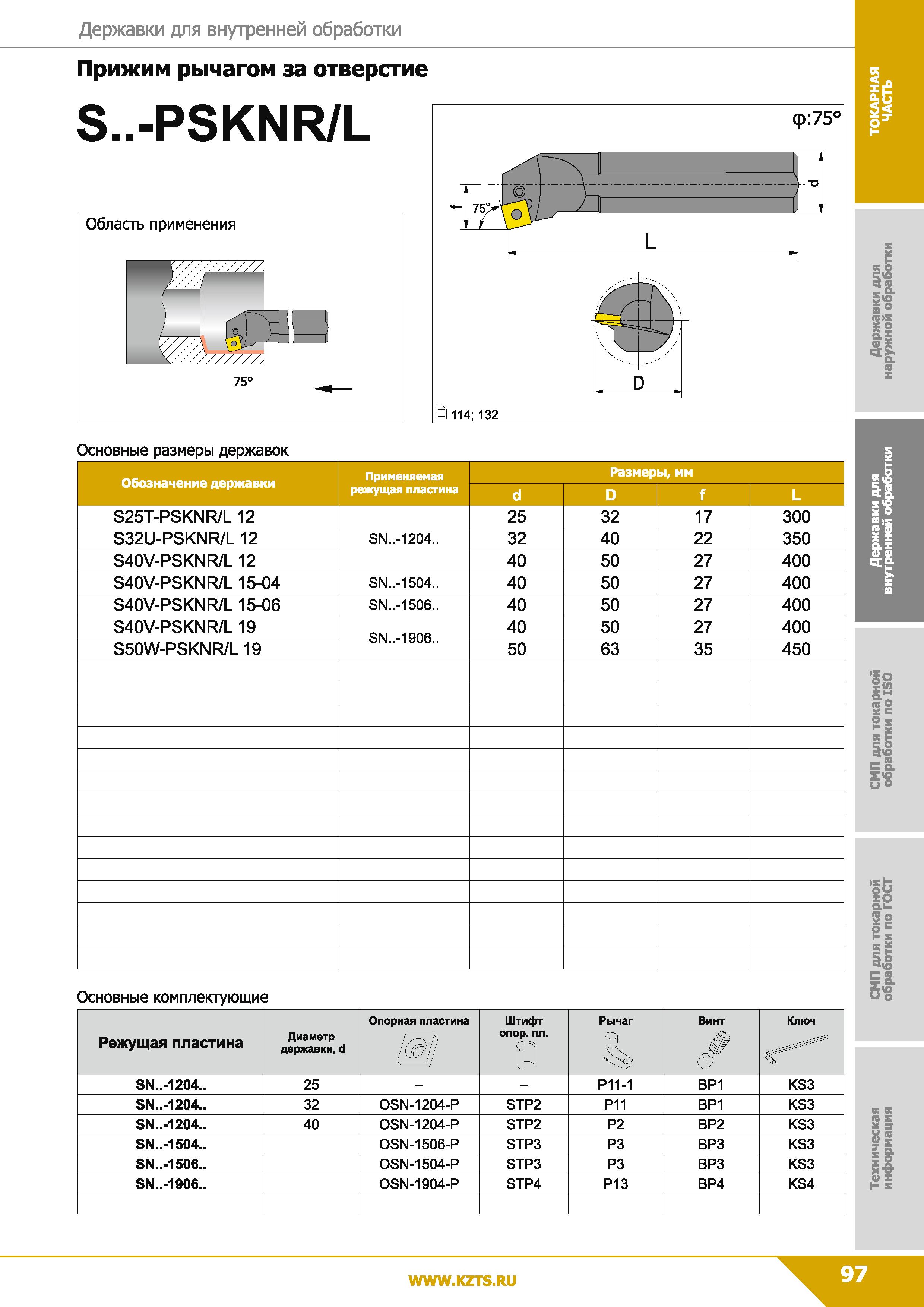

Державки для внутренней обработки Прижим рычагом за отверстие S..-PSKNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм d D f L S25T-PSKNR/L 12 SN..-1204.. 25 32 17 300 S32U-PSKNR/L 12 32 40 22 350 S40V-PSKNR/L 12 40 50 27 400 S40V-PSKNR/L 15-04 SN..-1504.. 40 50 27 400 S40V-PSKNR/L 15-06 SN..-1506.. 40 50 27 400 S40V-PSKNR/L 19 SN..-1906.. 40 50 27 400 S50W-PSKNR/L 19 50 63 35 450 Основные комплектующие Режущая пластина Диаметр державки, d Опорная пластина Штифт опор. ПЛ. р Рычаг Винт Ключ SN..-1204.. 25 Р11-1 BP1 KS3 SN..-1204.. 32 OSN-1204-Р STP2 Р11 BP1 KS3 SN..-1204.. 40 OSN-1204-P STP2 Р2 BP2 KS3 SN..-1504.. OSN-1506-P STP3 РЗ ВРЗ KS3 SN..-1506.. OSN-1504-P STP3 РЗ BP3 KS3 SN..-1906- OSN-1904-P STP4 Р13 BP4 KS4
