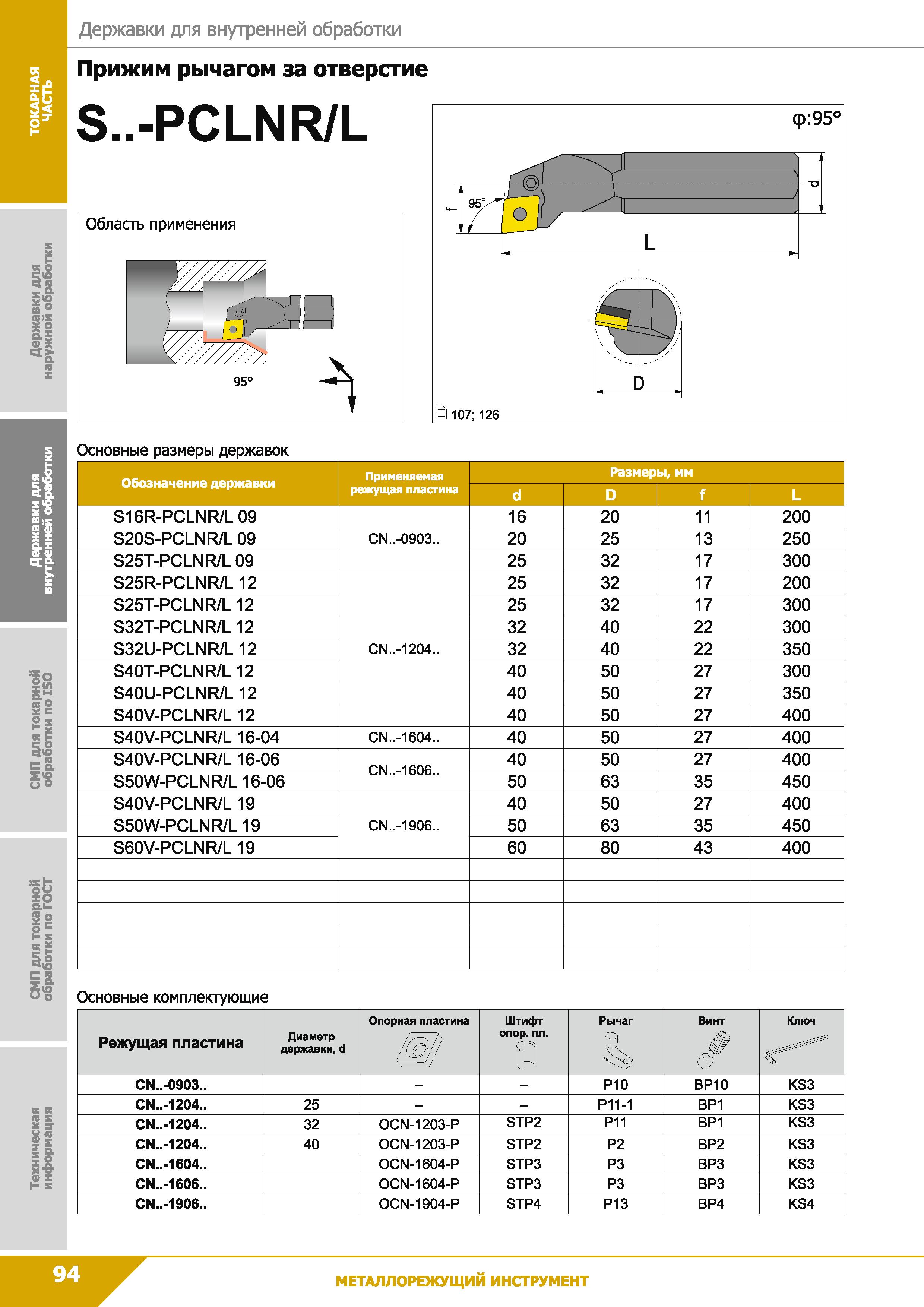

Державки для внутренней обработки Прижим рычагом за отверстие S..-PCLNR/L Область применения Основные размеры державок Обозначение державки 1107; 126 Применяемая режущая пластина ср:95° Размеры, мм D f S16R-PCLNR/L 09 CN..-0903.. 16 20 11 200 S20S-PCLNR/L 09 20 25 13 250 S25T-PCLNR/L 09 25 32 17 300 S25R-PCLNR/L 12 CN..-1204.. 25 32 17 200 S25T-PCLNR/L 12 25 32 17 300 S32T-PCLNR/L 12 32 40 22 300 S32U-PCLNR/L 12 32 40 22 350 S40T-PCLNR/L 12 40 50 27 300 S40U-PCLNR/L 12 40 50 27 350 S40V-PCLNR/L 12 40 50 27 400 S40V-PCLNR/L 16-04 CN..-1604.. 40 50 27 400 S40V-PCLNR/L 16-06 CN..-1606.. 40 50 27 400 S50W-PCLNR/L 16-06 50 63 35 450 S40V-PCLNR/L 19 CN..-1906.. 40 50 27 400 S50W-PCLNR/L 19 50 63 35 450 S60V-PCLNR/L 19 60 80 43 400 Основные комплектующие Режущая пластина Диаметр державки, d Опорная пластина Штифт опор. ПЛ. р Рычаг Винт Ключ CN..-0903.. - Р10 BP10 KS3 CN..-1204.. 25 - - Р11-1 ВР1 KS3 CN..-1204.. 32 OCN-1203-P STP2 Р11 ВР1 KS3 CN..-1204.. 40 OCN-1203-P STP2 Р2 BP2 KS3 CN..-1604.. OCN-1604-P STP3 РЗ BP3 KS3 CN..-1606.. OCN-1604-P STP3 РЗ BP3 KS3 CN..-1906- OCN-1904-P STP4 Р13 ВР4 KS4 Инструмент по металлу для станков
