Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

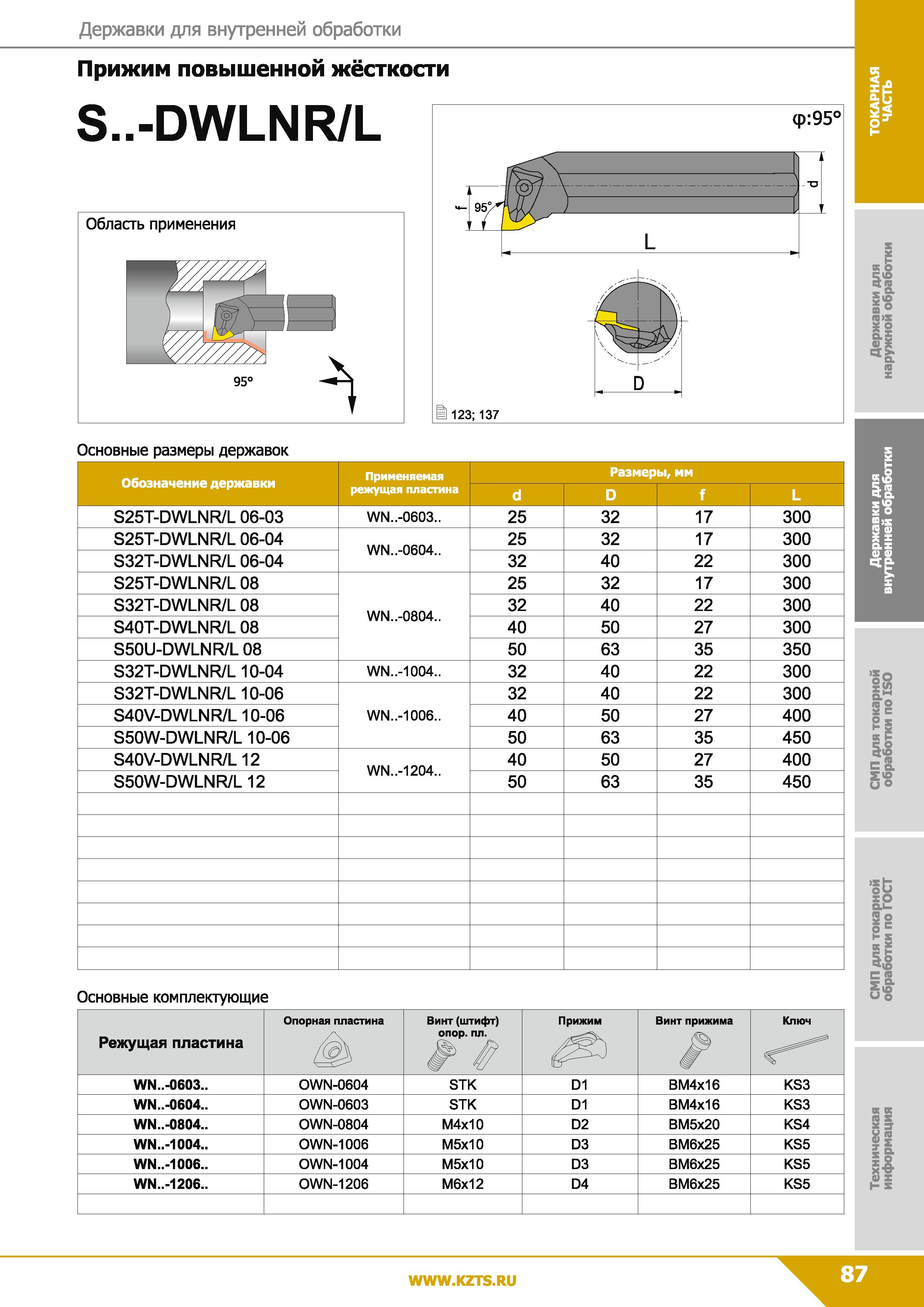

87 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.87

87 Державки для внутренней обработки Прижим повышенной жёсткости S -DWLNR/L Основные размеры державок Обозначение державки Применяемая режущая пласт Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 87

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 87 0087 Lab2u

Державки для внутренней обработки Прижим повышенной жёсткости S..-DWLNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм d D f L S25T-DWLNR/L 06-03 WN..-0603.. 25 32 17 300 S25T-DWLNR/L 06-04 WN..-0604.. 25 32 17 300 S32T-DWLNR/L 06-04 32 40 22 300 S25T-DWLNR/L 08 WN..-0804.. 25 32 17 300 S32T-DWLNR/L 08 32 40 22 300 S40T-DWLNR/L 08 40 50 27 300 S50U-DWLNR/L 08 50 63 35 350 S32T-DWLNR/L 10-04 WN..-1004.. 32 40 22 300 S32T-DWLNR/L 10-06 WN..-1006.. 32 40 22 300 S40V-DWLNR/L 10-06 40 50 27 400 S50W-DWLNR/L 10-06 50 63 35 450 S40V-DWLNR/L 12 WN..-1204.. 40 50 27 400 S50W-DWLNR/L 12 50 63 35 450 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. Прижим Винт прижима Ключ WN..-0603.. OWN-0604 STK D1 ВМ4х16 KS3 WN..-0604.. OWN-0603 STK D1 ВМ4х16 KS3 WN..-0804.. OWN-0804 М4х10 D2 ВМ5х20 KS4 WN..-1004.. OWN-1006 М5х10 D3 ВМ6х25 KS5 WN..-1006.. OWN-1004 М5х10 D3 ВМ6х25 KS5 WN..-1206.. OWN-12Q6 М6х12 D4 ВМ6х25 KS5
