Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.) |
|||||
85 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.85 |
|||||

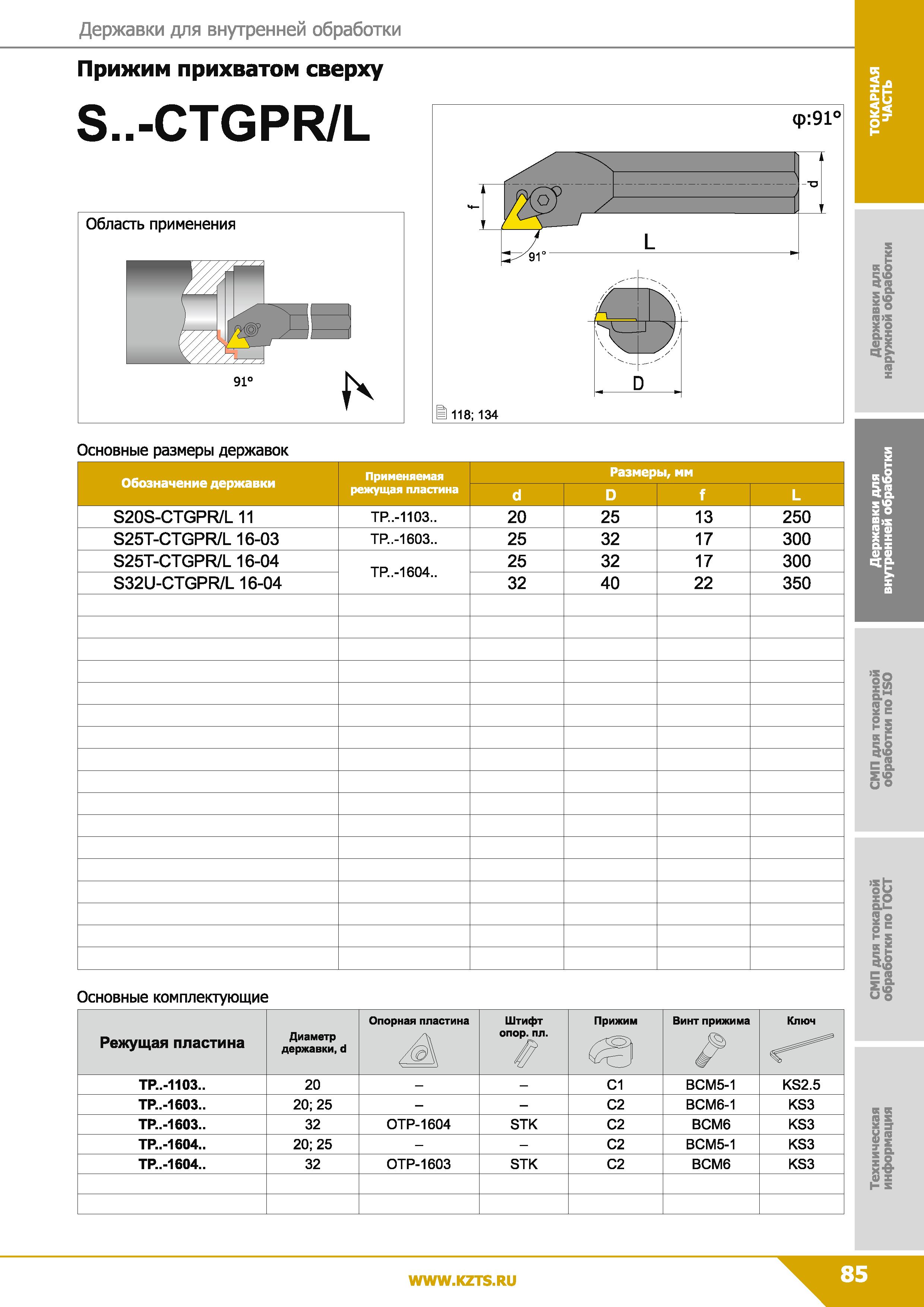

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 85 0085 Lab2u Державки для внутренней обработки Прижим прихватом сверху S..-CTGPR/L Область применения Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм d D f L S20S-CTGPR/L 11 ТР..-1103.. 20 25 13 250 S25T-CTGPR/L 16-03 ТР..-1603.. 25 32 17 300 S25T-CTGPR/L 16-04 ТР..-1604.. 25 32 17 300 S32U-CTGPR/L 16-04 32 40 22 350 Основные комплектующие Режущая пластина Диаметр державки, d Опорная пластина Штифт опор. пл. Прижим Винт прижима Ключ ТР..-1103.. 20 - - С1 ВСМ5-1 KS2.5 ТР..-1603.. 20; 25 - - С2 ВСМ6-1 KS3 ТР..-1603.. 32 ОТР-1604 STK С2 ВСМ6 KS3 ТР..-1604.. 20; 25 - С2 ВСМ5-1 KS3 ТР..-1604.. 32 ОТ Р-1603 STK С2 ВСМ6 KS3 |
|||||
