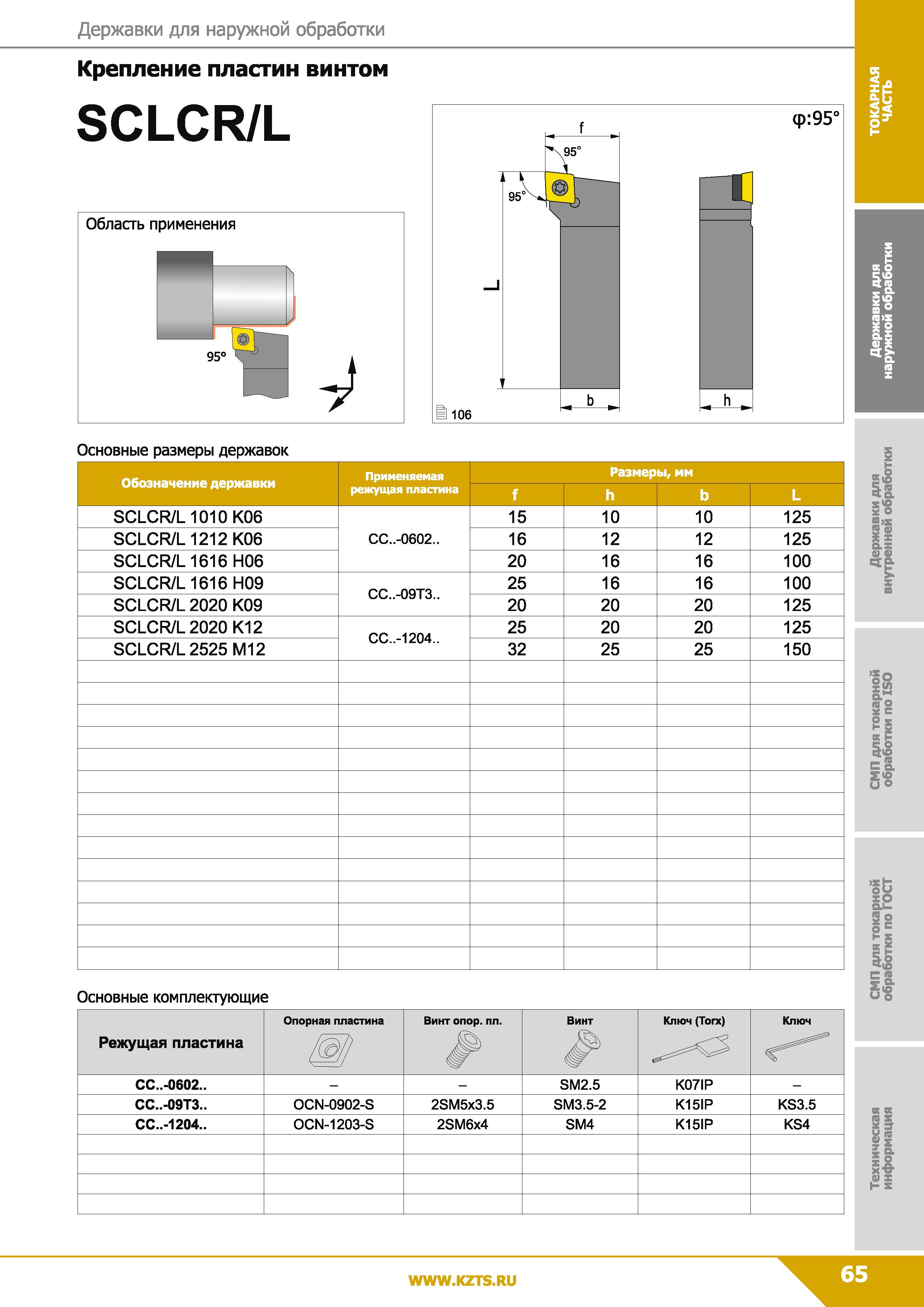

Державки для наружной обработки Крепление пластин винтом SCLCR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h b L SCLCR/L 1010 К06 СС..-0602.. 15 10 10 125 SCLCR/L 1212 К06 16 12 12 125 SCLCR/L 1616 Н06 20 16 16 100 SCLCR/L 1616 Н09 СС..-09ТЗ.. 25 16 16 100 SCLCR/L 2020 К09 20 20 20 125 SCLCR/L 2020 К12 СС..-1204.. 25 20 20 125 SCLCR/L 2525 М12 32 25 25 150 Основные комплектующие Режущая пластина Опорная пластина Винт опорной пластины Винт Ключ (Тогх) Ключ СС..-0602.. - SM2.5 K07IP СС..-09ТЗ.. OCN-0902-S 2SM5x3.5 SM3.5-2 K15IP К S3.5 СС..-1204.. OCN-12Q3-S 2SM6x4 SM4 K15IP KS4
