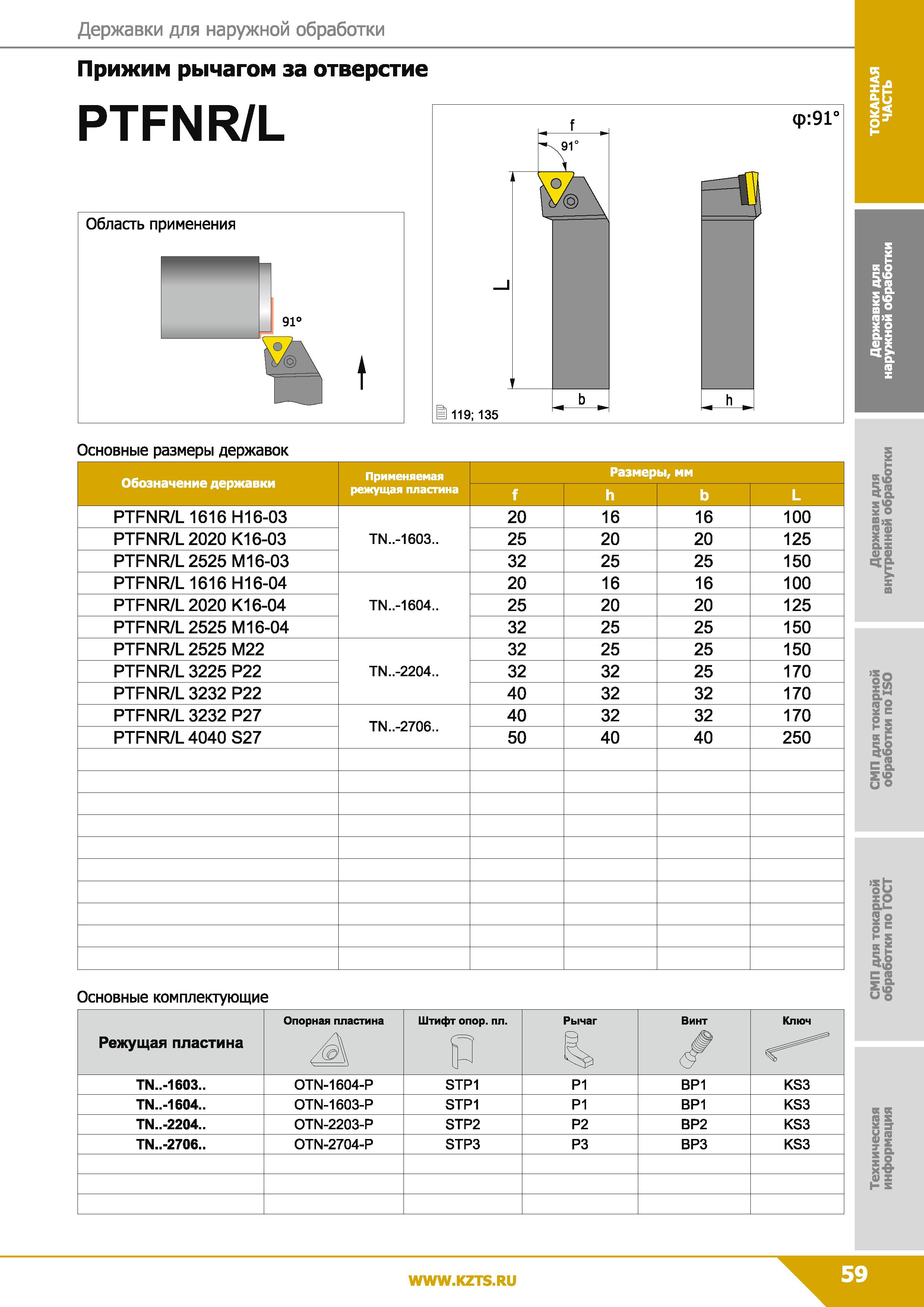

Державки для наружной обработки Прижим рычагом за отверстие PTFNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h b L PTFNR/L 1616 Н16-03 TN..-1603.. 20 16 16 100 PTFNR/L 2020 К16-03 25 20 20 125 PTFNR/L 2525 М16-03 32 25 25 150 PTFNR/L 1616 Н16-04 TN..-1604.. 20 16 16 100 PTFNR/L 2020 К16-04 25 20 20 125 PTFNR/L 2525 М16-04 32 25 25 150 PTFNR/L 2525 М22 TN..-2204.. 32 25 25 150 PTFNR/L 3225 Р22 32 32 25 170 PTFNR/L 3232 Р22 40 32 32 170 PTFNR/L 3232 Р27 TN..-2706.. 40 32 32 170 PTFNR/L 4040 S27 50 40 40 250 к 5 З £>s У 0J О) О о й “ si s н sc к t Н с а ’it II 1 il и О Основные комплектующие
