Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

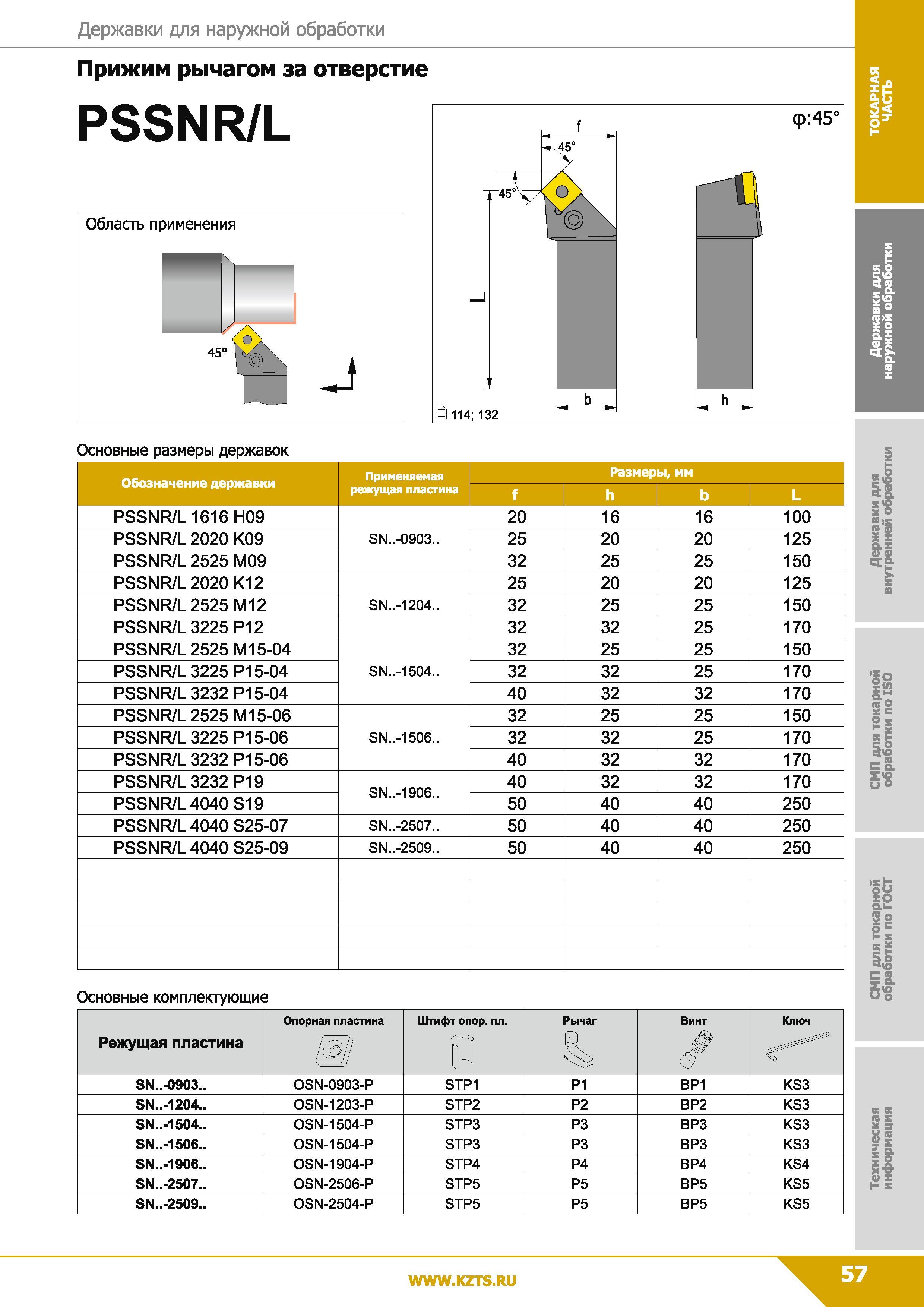

57 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.57

57 Державки для наружной обработки Прижим рычагом за отверстие PSSNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Р Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 57

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 57 0057 Lab2u

Державки для наружной обработки Прижим рычагом за отверстие PSSNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h L PSSNR/L 1616 Н09 SN..-0903.. 20 16 16 100 PSSNR/L 2020 К09 25 20 20 125 PSSNR/L 2525 М09 32 25 25 150 PSSNR/L 2020 К12 SN..-1204.. 25 20 20 125 PSSNR/L 2525 М12 32 25 25 150 PSSNR/L 3225 Р12 32 32 25 170 PSSNR/L 2525 М15-04 SN..-1504.. 32 25 25 150 PSSNR/L 3225 Р15-04 32 32 25 170 PSSNR/L 3232 Р15-04 40 32 32 170 PSSNR/L 2525 М15-06 SN..-1506.. 32 25 25 150 PSSNR/L 3225 Р15-06 32 32 25 170 PSSNR/L 3232 Р15-06 40 32 32 170 PSSNR/L 3232 Р19 SN..-1906.. 40 32 32 170 PSSNR/L 4040 S19 50 40 40 250 PSSNR/L 4040 S25-07 SN..-2507.. 50 40 40 250 PSSNR/L 4040 S25-09 SN..-2509.. 50 40 40 250 Основные комплектующие Режущая пластина Опорная пластина Штифт опор. ПЛ. Р Рычаг Винт Ключ SN..-0903.. OSN-0903-P STP1 Р1 ВР1 KS3 SN..-1204.. OSN-1203-P STP2 Р2 ВР2 KS3 SN..-1504.. OSN-1504-Р STP3 РЗ ВРЗ KS3 SN..-1506.. OSN-1504-Р STP3 РЗ ВРЗ KS3 SN..-1906.. OSN-1904-P STP4 Р4 ВР4 KS4 SN..-2507.. OSN-2506-P STP5 Р5 ВР5 KS5 SN..-2509.. OSN-2504-P STP5 Р5 ВР5 KS5
