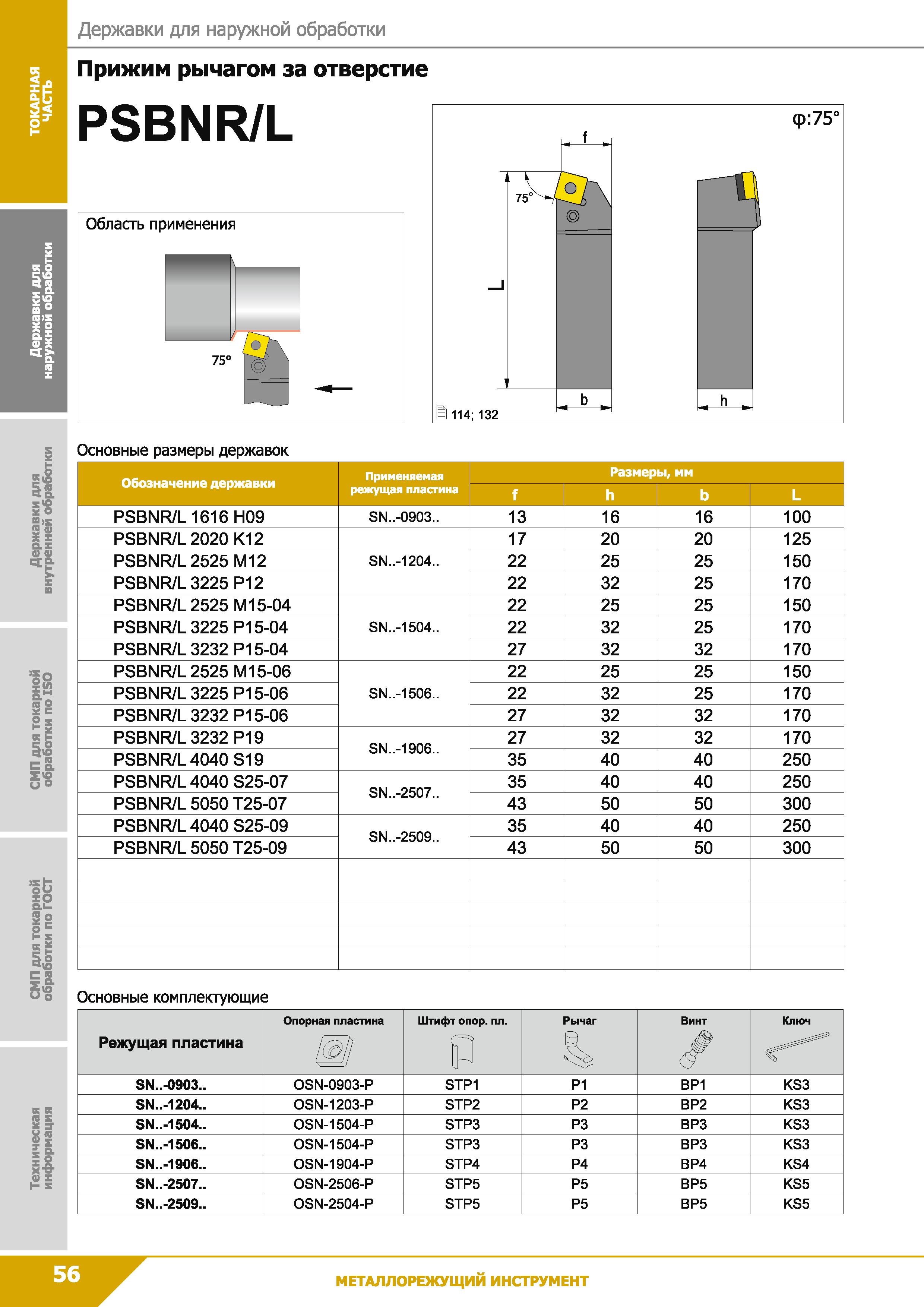

Державки для наружной обработки Прижим рычагом за отверстие PSBNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h L PSBNR/L 1616 Н09 SN..-0903.. 13 16 16 100 PSBNR/L 2020 К12 SN..-1204.. 17 20 20 125 PSBNR/L 2525 М12 22 25 25 150 PSBNR/L 3225 Р12 22 32 25 170 PSBNR/L 2525 М15-04 SN..-1504.. 22 25 25 150 PSBNR/L 3225 Р15-04 22 32 25 170 PSBNR/L 3232 Р15-04 27 32 32 170 PSBNR/L 2525 М15-06 SN..-1506.. 22 25 25 150 PSBNR/L 3225 Р15-06 22 32 25 170 PSBNR/L 3232 Р15-06 27 32 32 170 PSBNR/L 3232 Р19 SN..-1906.. 27 32 32 170 PSBNR/L 4040 S19 35 40 40 250 PSBNR/L 4040 S25-07 SN..-2507.. 35 40 40 250 PSBNR/L 5050 Т25-07 43 50 50 300 PSBNR/L 4040 S25-09 SN..-2509.. 35 40 40 250 PSBNR/L 5050 Т25-09 43 50 50 300 Основные комплектующие Режущая пластина Опорная пластина Штифт опор. ПЛ. Р Рычаг Винт Ключ SN..-0903.. OSN-0903-P STP1 Р1 ВР1 KS3 SN..-1204.. OSN-1203-P STP2 Р2 ВР2 KS3 SN..-1504.. OSN-1504-Р STP3 РЗ ВРЗ KS3 SN..-1506.. OSN-1504-Р STP3 РЗ ВРЗ KS3 SN..-1906.. OSN-1904-P STP4 Р4 ВР4 KS4 SN..-2507.. OSN-2506-P STP5 Р5 ВР5 KS5 SN..-2509.. OSN-2504-P STP5 Р5 ВР5 KS5 Инструмент по металлу для станков
