Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)




45 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.45

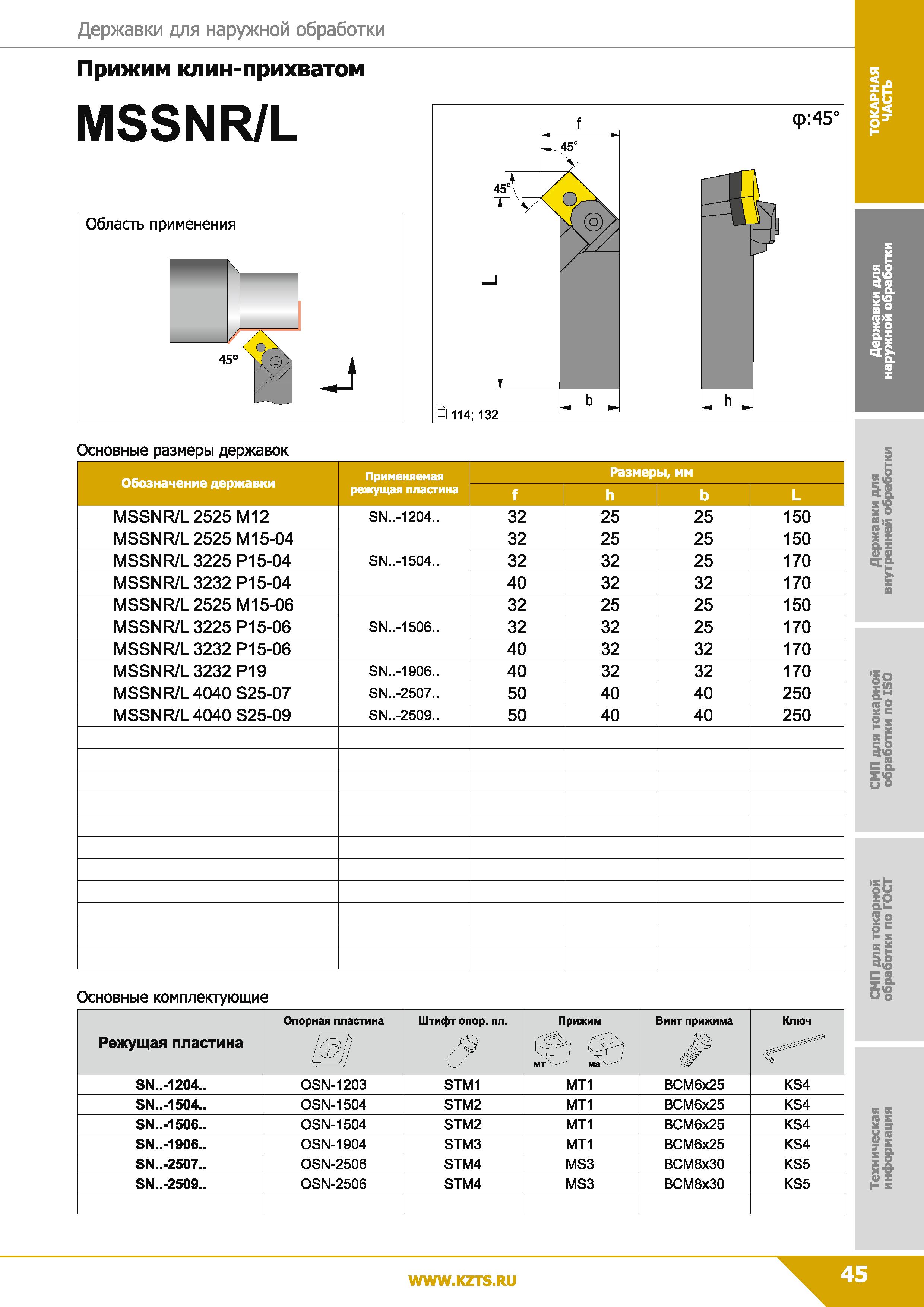

45 Державки для наружной обработки Прижим клин-прихватом MSSNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 45

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 45 0045 Lab2u

Державки для наружной обработки Прижим клин-прихватом MSSNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h L MSSNR/L 2525 М12 SN..-1204.. 32 25 25 150 MSSNR/L 2525 М15-04 SN..-1504.. 32 25 25 150 MSSNR/L 3225 Р15-04 32 32 25 170 MSSNR/L 3232 Р15-04 40 32 32 170 MSSNR/L 2525 М15-06 SN..-1506.. 32 25 25 150 MSSNR/L 3225 Р15-06 32 32 25 170 MSSNR/L 3232 Р15-06 40 32 32 170 MSSNR/L 3232 Р19 SN..-1906.. 40 32 32 170 MSSNR/L 4040 S25-07 SN..-2507.. 50 40 40 250 MSSNR/L 4040 S25-09 SN..-2509.. 50 40 40 250 Основные комплектующие Режущая пластина Опорная пластина Штифт опор. ПЛ. Прижим ' ЧГ Ф МТ L MS 1 Винт прижима Ключ .г ' SN..-1204.. OSN-1203 STM1 МТ1 ВСМ6Х25 KS4 SN..-1504.. OSN-1504 STM2 МТ1 ВСМ6х25 KS4 SN..-1506.. OSN-1504 STM2 МТ1 ВСМ6х25 KS4 SN..-1906.. OSN-1904 STM3 МТ1 ВСМ6х25 KS4 SN..-2507.. OSN-2506 STM4 MS3 ВСМвхЗО KS5 SN..-2509.. OSN-25Q6 STM4 MS3 ВС М 8x30 KS5
