Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)




40 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.40

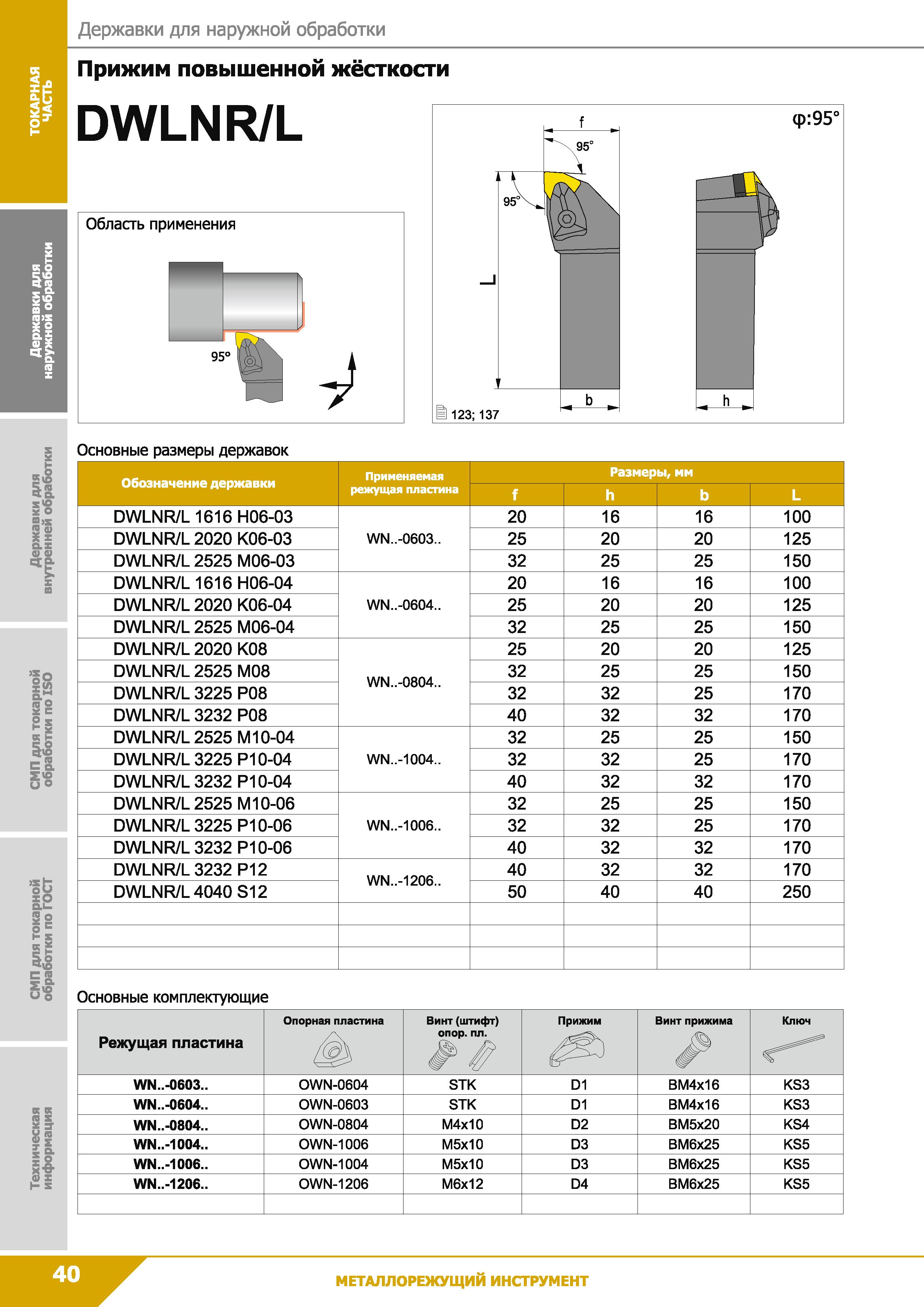

40 Державки для наружной обработки Прижим повышенной жёсткости DWLNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Р Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 40

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 40 0040 Lab2u

Державки для наружной обработки Прижим повышенной жёсткости DWLNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h L DWLNR/L 1616 Н06-03 WN..-0603.. 20 16 16 100 DWLNR/L 2020 К06-03 25 20 20 125 DWLNR/L 2525 М06-03 32 25 25 150 DWLNR/L 1616 Н06-04 WN..-0604.. 20 16 16 100 DWLNR/L 2020 К06-04 25 20 20 125 DWLNR/L 2525 М06-04 32 25 25 150 DWLNR/L 2020 К08 WN..-0804.. 25 20 20 125 DWLNR/L 2525 М08 32 25 25 150 DWLNR/L 3225 Р08 32 32 25 170 DWLNR/L 3232 Р08 40 32 32 170 DWLNR/L 2525 М10-04 WN..-1004.. 32 25 25 150 DWLNR/L 3225 Р10-04 32 32 25 170 DWLNR/L 3232 Р10-04 40 32 32 170 DWLNR/L 2525 М10-06 WN..-1006.. 32 25 25 150 DWLNR/L 3225 Р10-06 32 32 25 170 DWLNR/L 3232 Р10-06 40 32 32 170 DWLNR/L 3232 Р12 WN..-1206.. 40 32 32 170 DWLNR/L 4040 S12 50 40 40 250 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. Прижим Винт прижима Ключ WN..-0603.. OWN-0604 STK D1 ВМ4х16 KS3 WN..-0604.. OWN-0603 STK D1 ВМ4х16 KS3 WN..-0804.. OWN-0804 М4х10 D2 ВМ5х20 KS4 WN..-1004.. OWN-1006 М5х10 D3 ВМ6х25 KS5 WN..-1006.. OWN-1004 М5х10 D3 ВМ6х25 KS5 WN..-1206.. QWN-1206 М6х12 D4 ВМ6х25 KS5 Инструмент по металлу для станков
