Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)




36 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.36

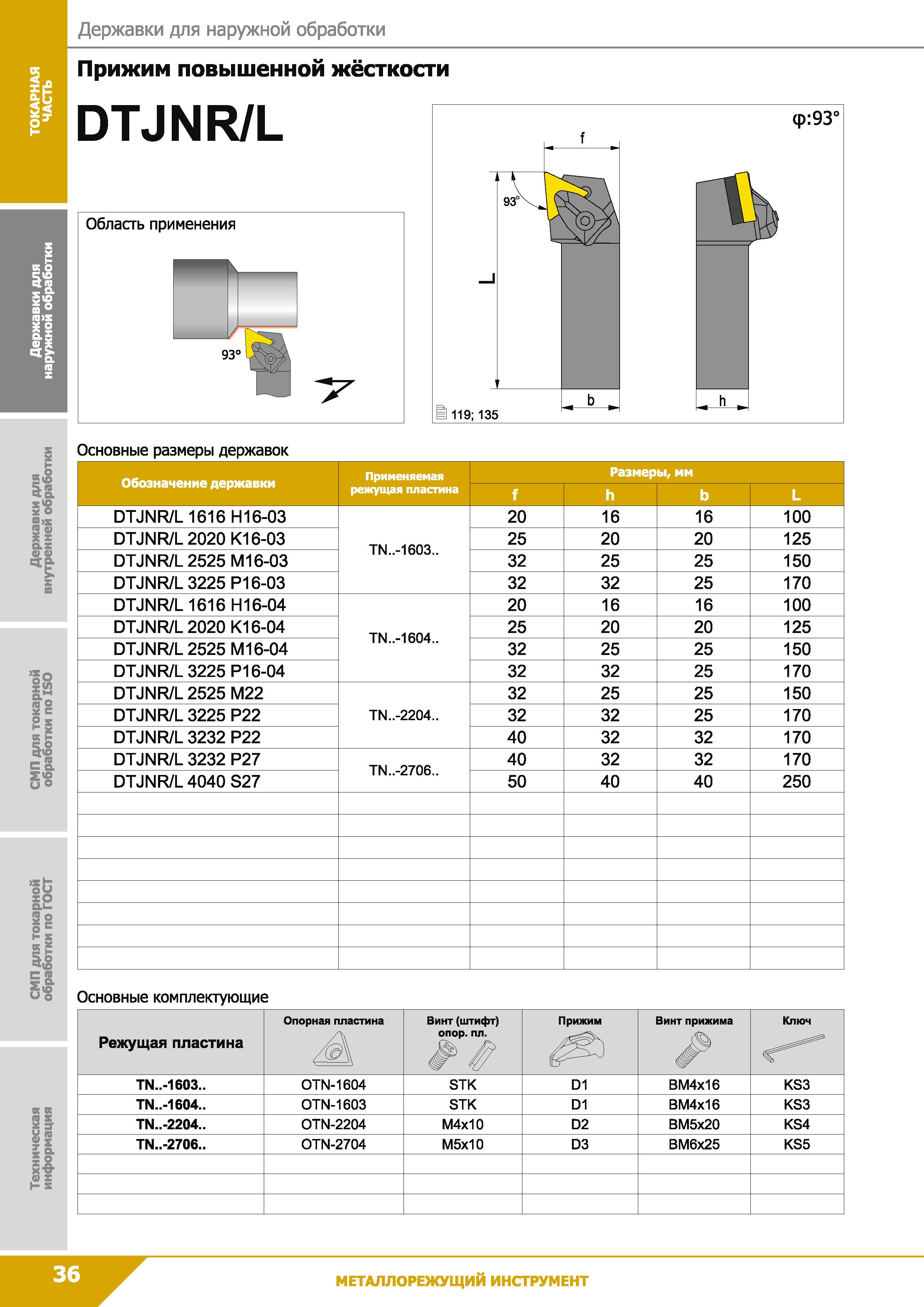

36 Державки для наружной обработки Прижим повышенной жёсткости DTJNR/L f ф:93° 93°VJ ч - h Ы 119; 135 Основные размеры державок Обозначение державки Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 36

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 36 0036 Lab2u

Державки для наружной обработки Прижим повышенной жёсткости DTJNR/L f ф:93° 93°VJ ч - . h Ы 119; 135 Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h L DTJNR/L 1616 Н16-03 TN..-1603.. 20 16 16 100 DTJNR/L 2020 К16-03 25 20 20 125 DTJNR/L 2525 М16-03 32 25 25 150 DTJNR/L 3225 Р16-03 32 32 25 170 DTJNR/L 1616 Н16-04 TN..-1604.. 20 16 16 100 DTJNR/L 2020 К16-04 25 20 20 125 DTJNR/L 2525 М16-04 32 25 25 150 DTJNR/L 3225 Р16-04 32 32 25 170 DTJNR/L 2525 М22 TN..-2204.. 32 25 25 150 DTJNR/L 3225 Р22 32 32 25 170 DTJNR/L 3232 Р22 40 32 32 170 DTJNR/L 3232 Р27 TN..-2706.. 40 32 32 170 DTJNR/L 4040 S27 50 40 40 250 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. Прижим (fcr'"’ Винт прижима Ключ .г ' TN..-1603.. OTN-1604 STK D1 ВМ4х16 KS3 TN..-1604.. OTN-1603 STK D1 ВМ4х16 KS3 TN..-2204.. OTN-2204 М4х10 D2 ВМ5х20 KS4 TN..-2706.. OTN-27Q4 М5х10 D3 ВМ6х25 KS5 Инструмент по металлу для станков
