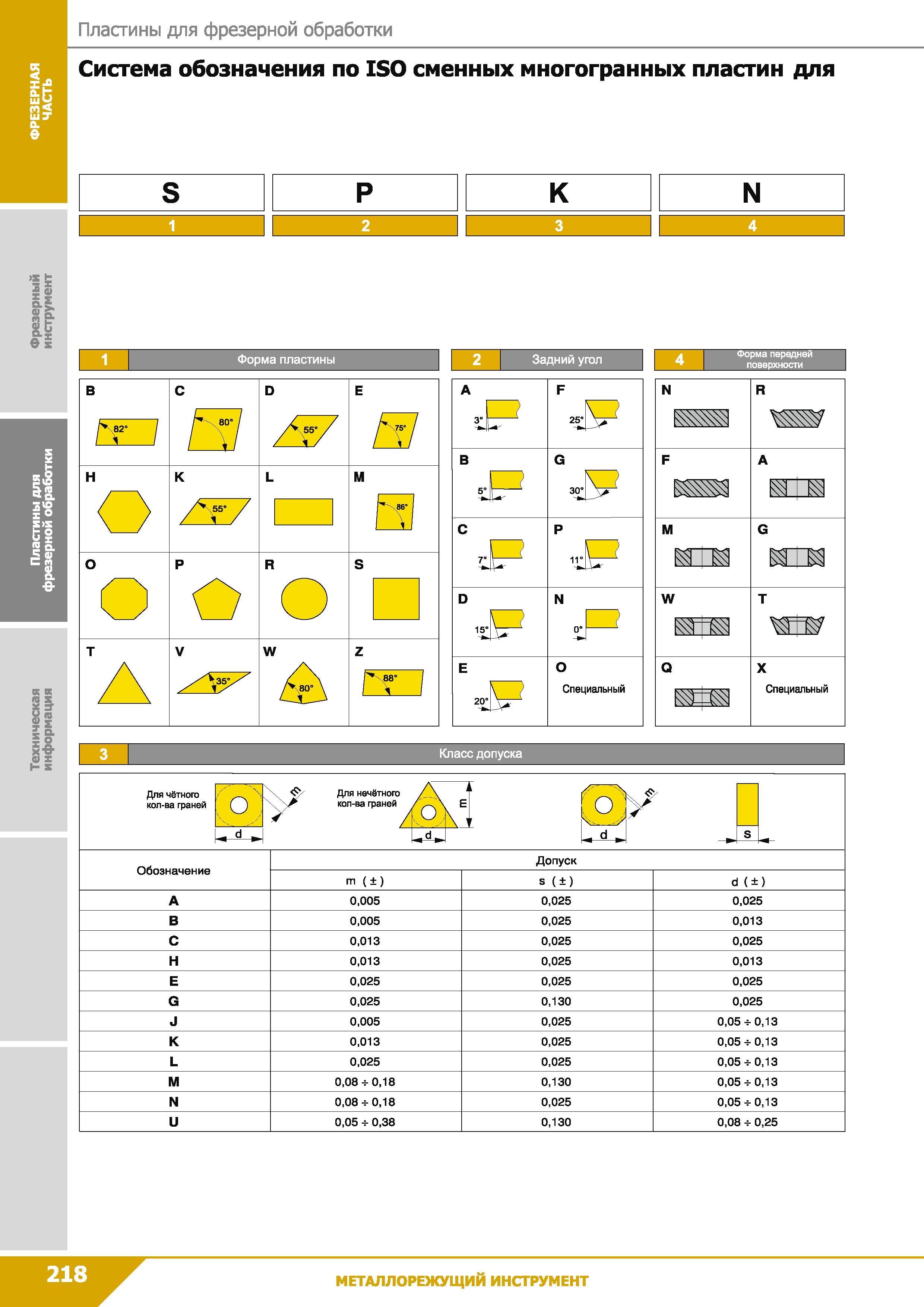

Пластины для ФРЕЗЕРНАЯ фрезерной обработки ЧАСТЬ Пластины для фрезерной обработки Система обозначения по ISO сменных многогранных пластин для S р к N 3 Класс допуска Для чётного кол-ва граней ч О . \ Для нечётного А кол-ва граней / \ Е ' 4 °\. : (°У S щ 6 т L d J Обозначение Допуск m (±) s (±) d (±) А 0,005 0,025 0,025 В 0,005 0,025 0,013 С 0,013 0,025 0,025 н 0,013 0,025 0,013 Е 0,025 0,025 0,025 G 0,025 0,130 0,025 J 0,005 0,025 0,05- 0,13 к 0,013 0,025 0,05- 0,13 L 0,025 0,025 0,05- 0,13 М 0,08 + 0,18 0,130 0,05- 0,13 N 0,08 + 0,18 0,025 0,05- 0,13 и 0,05 0,38 0,130 0,08 0,25 Форма пластины Задний угол Форма передней поверхности о Специальный N R F А а М G S3 W Т Q X Специальный 2 Инструмент по металлу для станков
