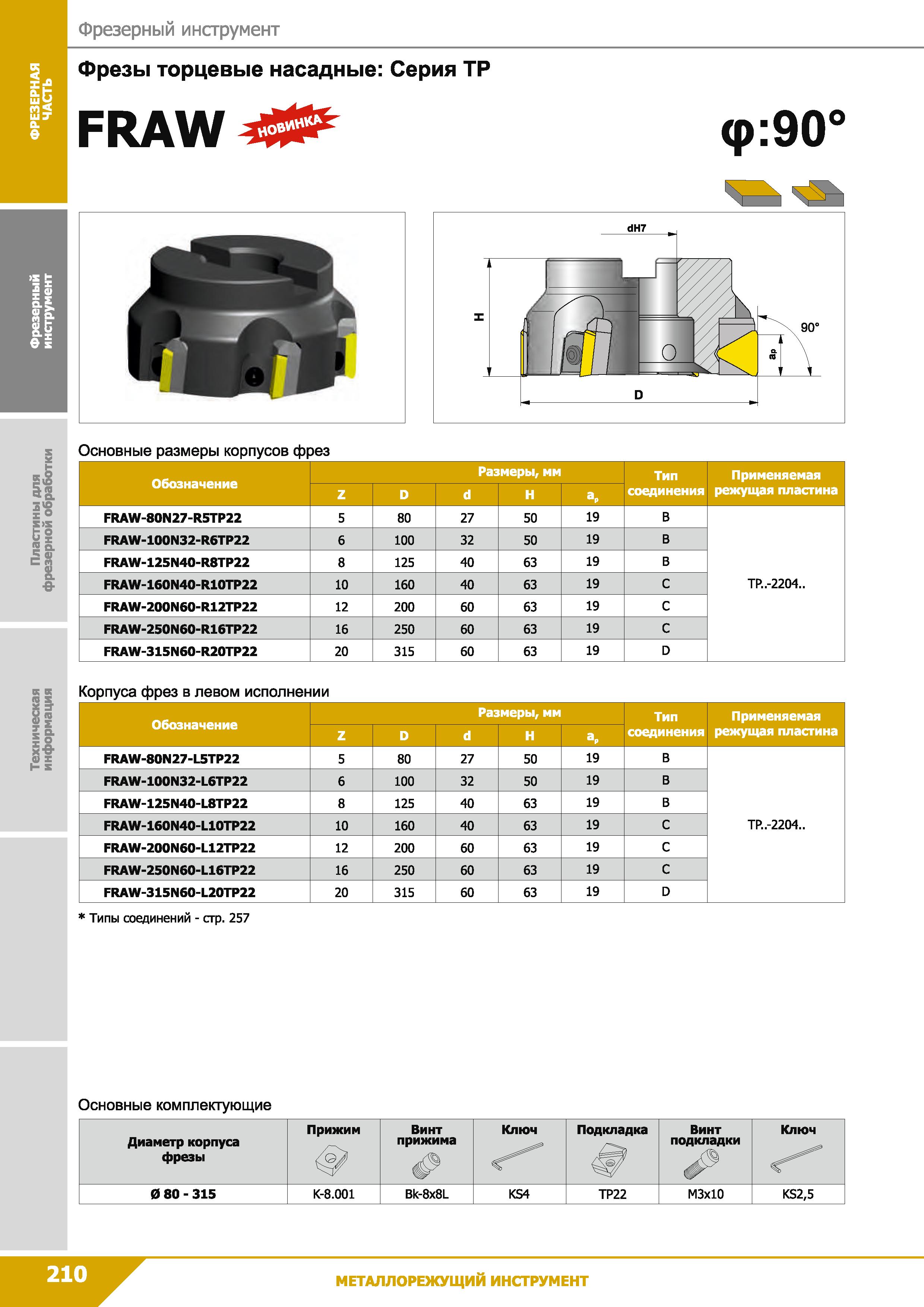

Фрезерный инструмент Фрезы торцевые насадные: Серия ТР FRAW ф:90° m к г && X ° S>5 & С п & 0- к х j И 1° Основные размеры корпусов фрез Обозначение Размеры, мм Тип Применяемая соединения режущая пластина FRAW-80N27-R5TP22 5 80 27 50 19 В FRAW-100N32-R6TP22 6 100 32 50 19 В FRAW-125N40-R8TP22 8 125 40 63 19 В FRAW-160N40-R10TP22 10 160 40 63 19 С ТР..-2204.. FRAW-200N60-R12TP22 12 200 60 63 19 С FRAW-250N60-R16TP22 16 250 60 63 19 С FRAW-315N60-R20TP22 20 315 60 63 19 D Корпуса фрез в левом исполнении Размеры, мм Тип Применяемая иоознэчбниб Z D d н эр соединения режущая пластина FRAW-80N27-L5TP22 5 80 27 50 19 В FRAW-100N32-L6TP22 6 100 32 50 19 в FRAW-125N40-L8TP22 8 125 40 63 19 в FRAW-160N40-L10TP22 10 160 40 63 19 с ТР..-2204.. FRAW-200N60-L12TP22 12 200 60 63 19 с FRAW-250N60-L16TP22 16 250 60 63 19 с FRAW-315N60-L20TP22 20 315 60 63 19 D Типы соединений - стр. 257 Основные комплектующие Диаметр корпуса фрезы Прижим 'ЗЭ. Винт прижима Ключ г Подкладка Винт подкладки Ключ 0 80 - 315 К-8.001 Bk-8x8L KS4 ТР22 МЗхЮ KS2,5 2 Инструмент по металлу для станков
