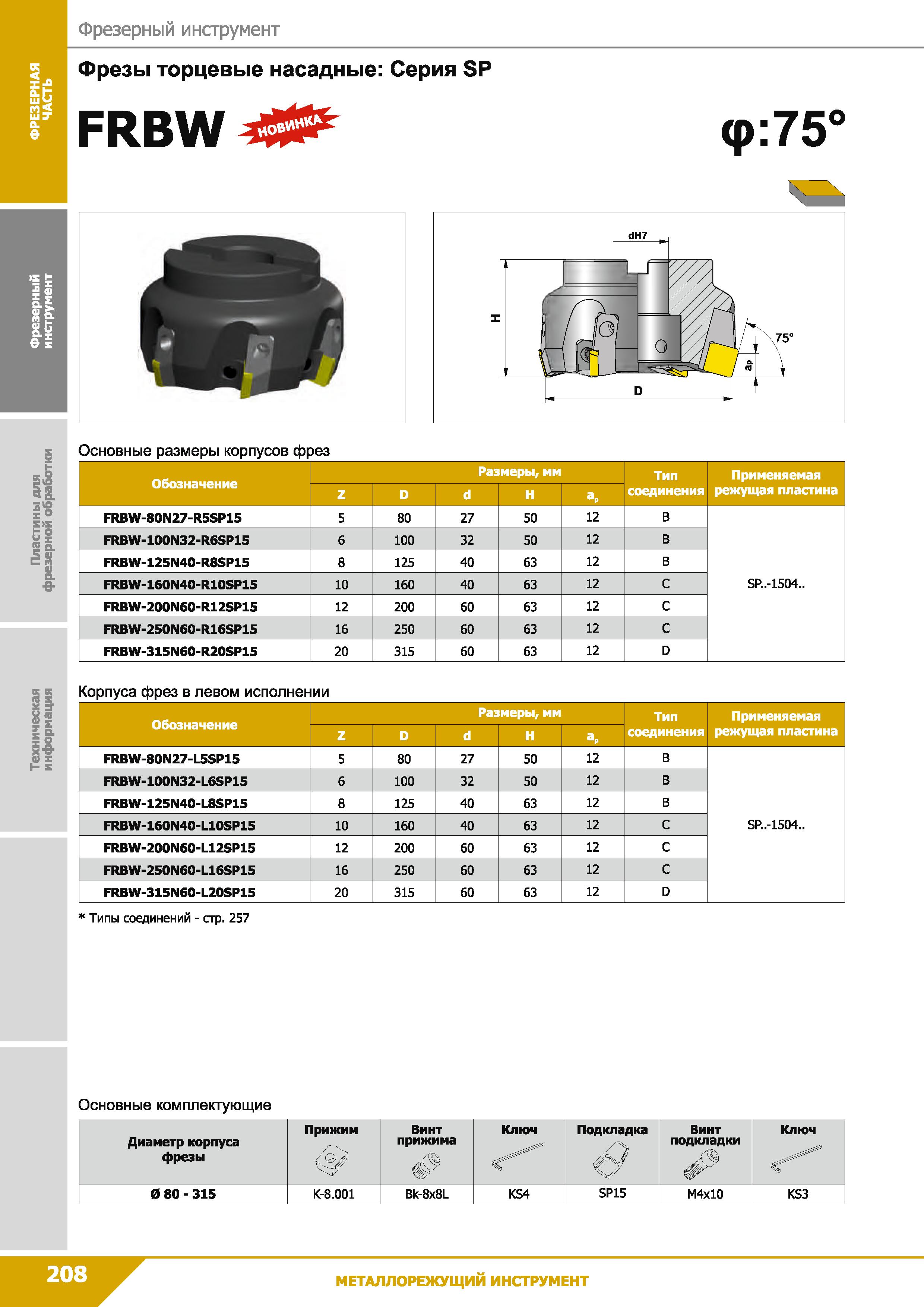

Фрезерный инструмент h йЬ Фрезы торцевые насадные: Серия SP 1Ч & CDD1AI -лЯШё /Л.7С° е rKDW ф. f О m к s && X ° S>5 С n & 0- к s x a1 1° I Основные размеры корпусов фрез Обозначение Размеры, мм Тип Применяемая соединения режущая пластина FRBW-80N27-R5SP15 5 80 27 50 12 В FRBW-100N32-R6SP15 6 100 32 50 12 В FRBW-125N40-R8SP15 8 125 40 63 12 В FRBW-160N40-R10SP15 10 160 40 63 12 С SP..-1504.. FRBW-200N60-R12SP15 12 200 60 63 12 С FRBW-250N60-R16SP15 16 250 60 63 12 С FRBW-315N60-R20SP15 20 315 60 63 12 D Корпуса фрез в левом исполнении Размеры, мм Тип Применяемая иоознэчбниб Z D d н эр соединения режущая пластина FRBW-80N27-L5SP15 5 80 27 50 12 В FRBW-100N32-L6SP15 6 100 32 50 12 в FRBW-125N40-L8SP15 8 125 40 63 12 в FRBW-160N40-L10SP15 10 160 40 63 12 с SP..-1504.. FRBW-200N60-L12SP15 12 200 60 63 12 с FRBW-250N60-L16SP15 16 250 60 63 12 с FRBW-315N60-L20SP15 20 315 60 63 12 D Типы соединений - стр. 257 Основные комплектующие Диаметр корпуса фрезы Прижим Винт прижима Ключ г Подкладка Винт подкладки Ключ 0 80 - 315 К-8.001 Bk-8x8L KS4 SP15 М4х10 KS3 21 Инструмент по металлу для станков
