Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.) |
|||||
193 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.193 |
|||||

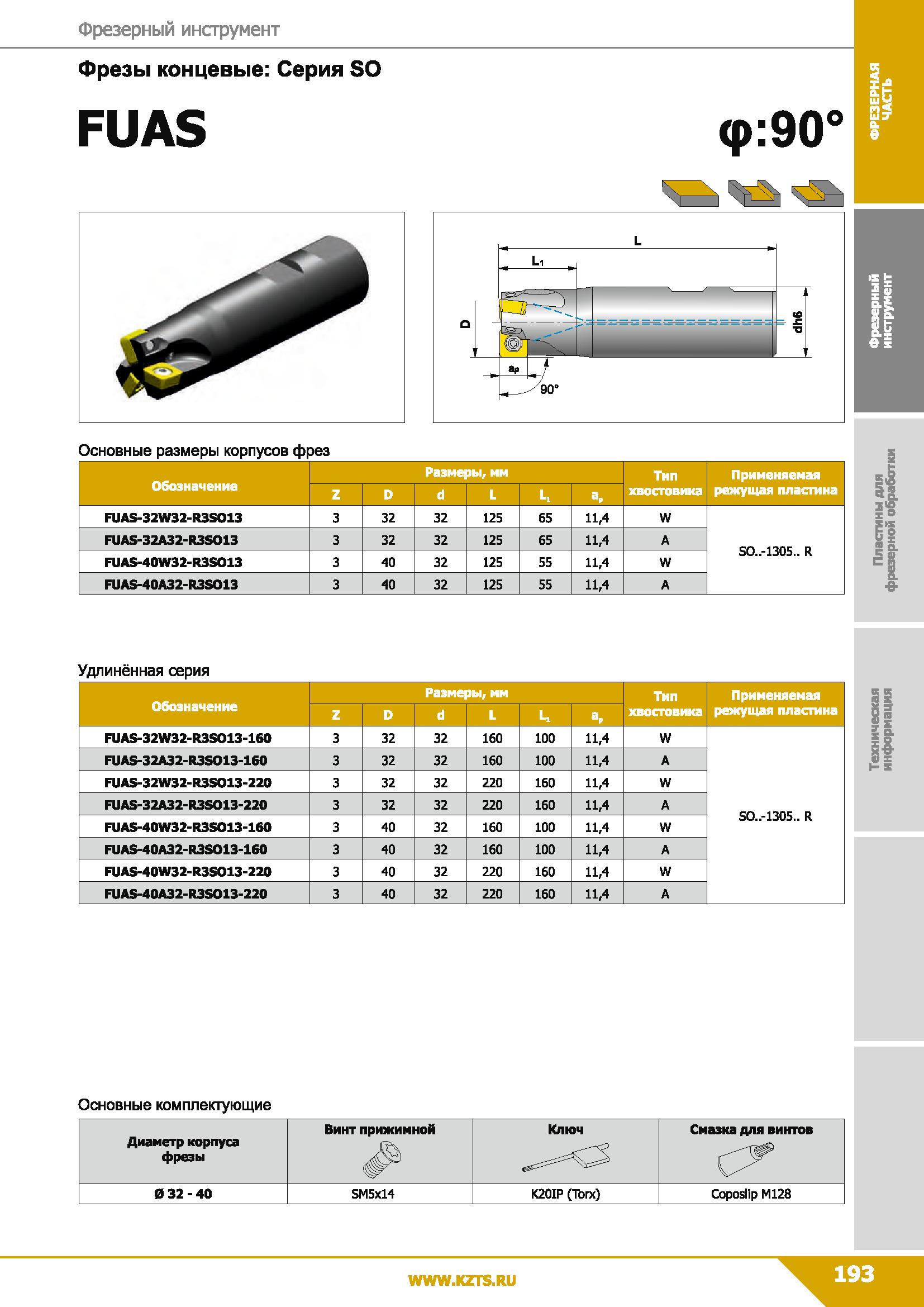

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 193 0193 Lab2u Фрезерный инструмент Фрезы концевые: Серия SO FUAS Основные размеры корпусов фрез Размеры, мм ТИп Применяемая Обозначение г D d L 1н ар хвостовика режущая пластина FUAS-32W32-R3S013 3 32 32 125 65 11,4 W FUAS-32A32-R3S013 3 32 32 125 65 11,4 А SO..-13Q5.. R FUAS-40W32-R3S013 3 40 32 125 55 11,4 W FUAS-40A32-R3S013 3 40 32 125 55 11,4 А I 5а ° ха R "а £ о Удлинённая серия Размеры, мм Тип Применяемая Обозначение Z D d L к Яр хвостовика режущая пластина FUAS-32W32-R3S013-160 3 32 32 160 100 11,4 W FUAS-32A32-R3S013-160 3 32 32 160 100 11,4 А FUAS-32W32-R3S013-220 3 32 32 220 160 11,4 W FUAS-32A32-R3S013-220 3 32 32 220 160 11,4 А SO..-13Q5.. R FUAS-40W32-R3S013-160 3 40 32 160 100 11,4 W FUAS-40A32-R3S013-160 3 40 32 160 100 11,4 А FUAS-40W32-R3S013-220 3 40 32 220 160 11,4 W FUAS-40A32-R3S013-220 3 40 32 220 160 11,4 А 3 X 3 Ж Основные комплектующие Диаметр корпуса фрезы Винт прижимной Ключ Смазка для винтов 0 32 - 40 SM5X14 K20IP (Тоге) COposlip М128 |
|||||
