192 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.192

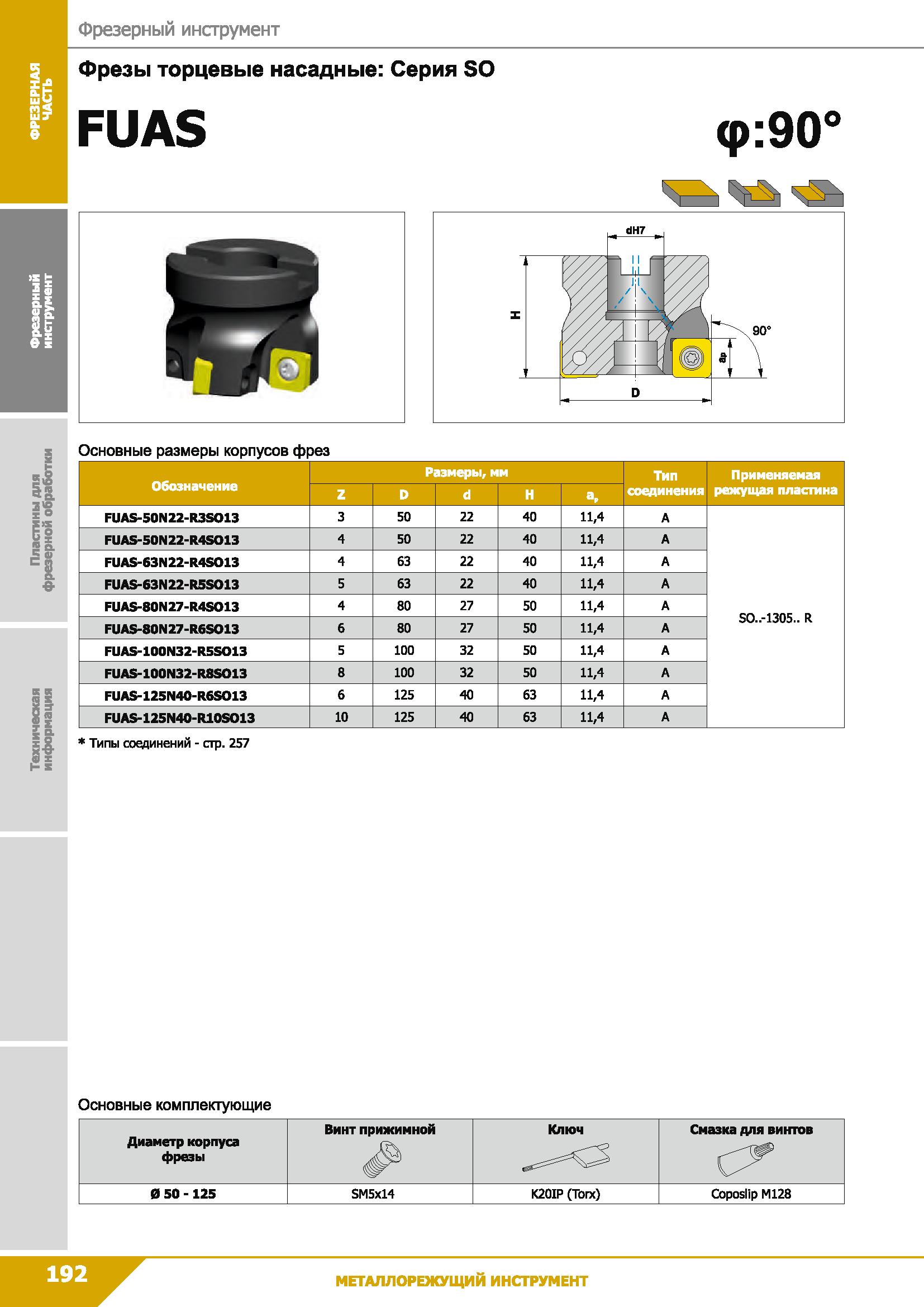

192 Фрезерный инструмент Фрезы торцевые насадные: Серия SO FUAS р:90° m Основные размеры корпусов фрез 5 а £ о И эг Ж а 14 Размеры, мм ТИп Применяема Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 192

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 192 0192 Lab2u

Фрезерный инструмент Фрезы торцевые насадные: Серия SO FUAS р:90° m Основные размеры корпусов фрез 5 а £ о И эг Ж а 14 Размеры, мм ТИп Применяемая Обозначение Z D d Н а. соединения режущая пластина FUAS-50N 22-R3S013 3 50 22 40 11,4 А FUAS-50N22-R4S013 4 50 22 40 11,4 А FUAS-63N22-R4S013 4 63 22 40 11,4 А FUAS-63N 22-R5S013 5 63 22 40 11,4 А FUAS-80N27-R4S013 4 80 27 50 11,4 А SQ..-1305.. R FUAS-80N27-R6S013 6 80 27 50 11,4 А FUAS-100 N3 2- R5SO13 5 100 32 50 11,4 А FUAS-100 N3 2- R8SO13 8 100 32 50 11,4 А FUAS-125N40-R6S013 6 125 40 63 11,4 А FUAS-125 N40-RIOSO13 10 125 40 63 11,4 А Типы соединений - стр. 257 Основные комплектующие Диаметр корпуса фрезы Винт прижимной Ключ Смазка для винтов 0 50 -125 SM5X14 K20IP (Топе) Coposlip М128 Инструмент по металлу для станков
