Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

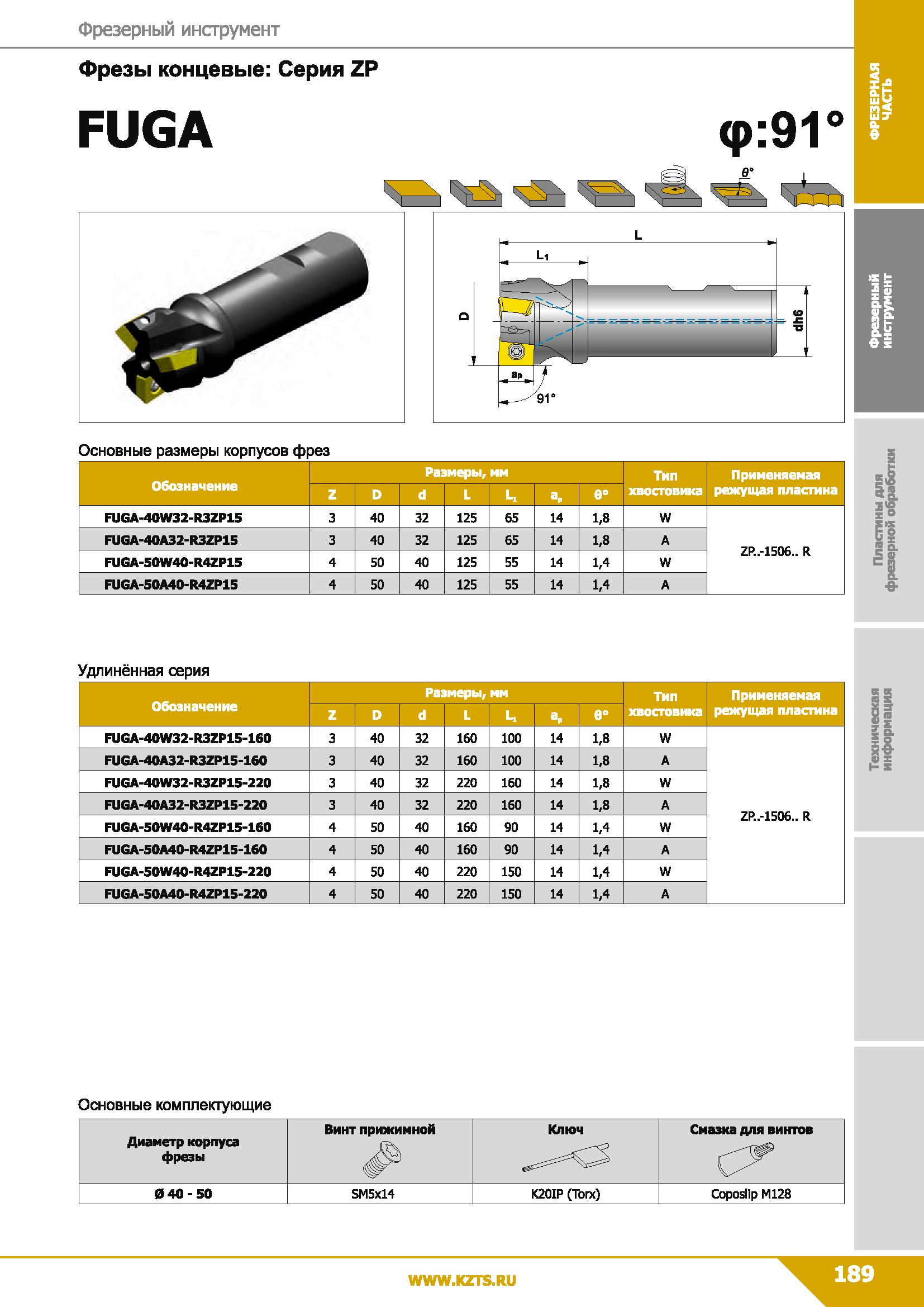

189 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.189

189 Фрезерный инструмент Фрезы концевые: Серия ZP FUGA Основные размеры корпусов фрез Размеры, мм ТИп Применяемая Обозначение Z D d L к ар 0 хвостови Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 189

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 189 0189 Lab2u

Фрезерный инструмент Фрезы концевые: Серия ZP FUGA Основные размеры корпусов фрез Размеры, мм ТИп Применяемая Обозначение Z D d L к ар 0 хвостовика режущая пластина FUGA-40W32-R3ZP15 3 40 32 125 65 14 1,8 W FUGA-40A32-R3ZP15 3 40 32 125 65 14 1,8 А ZP..-1506.. R FUGA-50W40-R4ZP15 4 50 40 125 55 14 1,4 W FUGA-50A40-R4ZP15 4 50 40 125 55 14 1,4 А I 5а ° ха R "а £ о Удлинённая серия Размеры, мм Тип Применяемая Обозначение Z D d L к аР 0° хвостовика режущая пластина FUGA-40W32-R3ZP15-160 3 40 32 160 100 14 1,8 W FUGA-40A32-R3ZP15-160 3 40 32 160 100 14 1,8 А FUGA-40W32-R3ZP15-220 3 40 32 220 160 14 1,8 W FUGA-40A32-R3ZP15-220 3 40 32 220 160 14 1,8 А ZP..-1506.. R FUGA-50W40-R4ZP15-160 4 50 40 160 90 14 1,4 W FUGA-50A40-R4ZP15-160 4 50 40 160 90 14 1,4 А FUG A-50W40-R4ZP15-220 4 50 40 220 150 14 1,4 W FUGA-50A40-R4ZP15-220 4 50 40 220 150 14 1,4 А 3 X 3 Ж Основные комплектующие Диаметр корпуса фрезы Винт прижимной Ключ Смазка для винтов 040-50 SM5X14 K20IP (Тоге) COposlip М128 9
