Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)




183 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.183

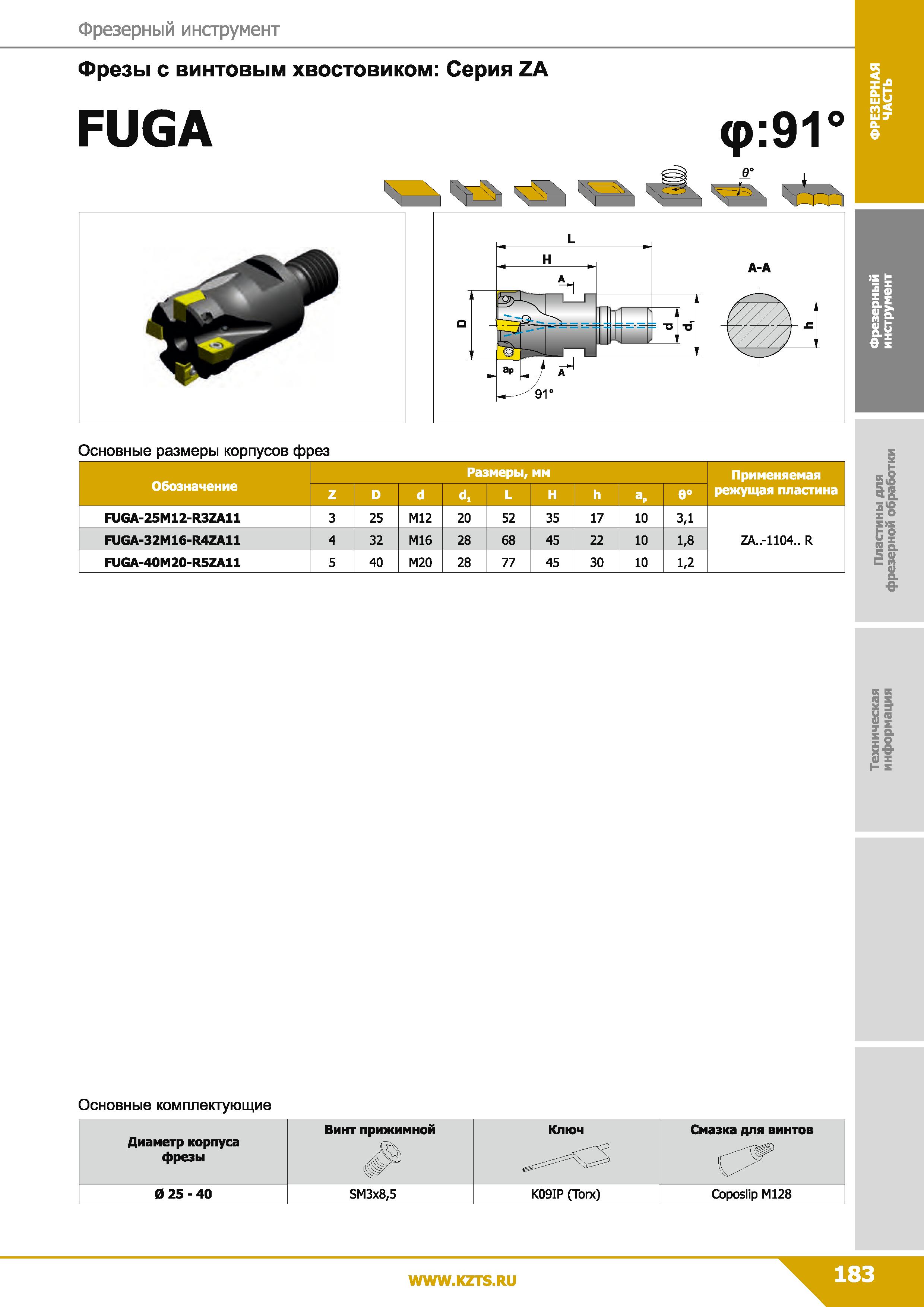

183 Фрезерный инструмент Фрезы с винтовым хвостовиком: Серия ZA FUGA н J - - -О 1-0 V т ар ‘г1 А-А 91° Основные размеры корпусов фрез Размеры, мм При Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 183

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 183 0183 Lab2u

Фрезерный инструмент Фрезы с винтовым хвостовиком: Серия ZA FUGA н J - - -О 1-0 V т ар ‘г1 А-А 91° Основные размеры корпусов фрез Размеры, мм Применяемая Обозначение Z D d d, L н h аР 0° режущая пластина FUGA-25M12-R3ZA11 3 25 М12 20 52 35 17 10 3,1 FUGA-32M16-R4ZA11 4 32 М16 28 68 45 22 10 1,8 ZA.-1104.. R FUGA-40M20-R5ZA11 5 40 М20 28 77 45 30 10 1,2 SiS &£ з х ° SIS р & С п & 0- К О (Q S а1 1° Основные комплектующие Диаметр корпуса фрезы Винт прижимной Ключ Смазка для винтов 0 25 - 40 SM3x8,5 K09IP (Torx) Coposlip М128




См.также / See also :

Сборные фрезы с СМП / Parts of a milling cutter

Фрезерование на фрезерном станке / Basics of milling

Твердосплавные концевые фрезы / Parts of an end mill

Встречное и попутное фрезерование / Up and down cut milling

Фрезерование резьбы / Thread milling

Расчет режимов резания при фрезеровании / Milling formulas

Размеры фрез по металлу / Mounting dimensions of milling cutters



Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

180 Фрезерный инструмент Фрезы с винтовым хвостовиком: Серия ZA FRAS q>:90° к s && X ° S>5 С n & -e- Основные размеры корпусов фрез Размеры, мм Приме Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 180180 181 Фрезерный инструмент Фрезы торцевые насадные: Серия ZA FUGA Основные размеры корпусов фрез Размеры, мм ТИп Применяемая Обозначение Z D d Н а„ 0е Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 181181 182 Концевые фрезы для станков с ЧПУ Сборный фрезерный инструмент по металлу с режущими сменными пластинами Основные размеры Общий вид Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 182182 Концевые фрезы для станков с ЧПУ Сборный фрезерный инструмент по металлу с режущими сменными пластинами Основные размеры Общий вид184 Инструменты и приспособления применяемые на фрезерных станках по металлу Длиннокромочные концевые фрезы с наборной режущей кромкой Основные размеры Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 184184 Инструменты и приспособления применяемые на фрезерных станках по металлу Длиннокромочные концевые фрезы с наборной режущей кромкой Основные размеры185 Фрезерный инструмент ZAHT ZAHT -N - Складская продукция - Изготовление после согласования объёма Обозначение Марка сплава Радиус, мм Глубина реза Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 185185 186 Фрезерный инструмент X BlH Фрезы торцевые насадные: Серия ZP шУ го X а е FRAS ф:90° J &a Основные размеры корпусов фрез Размеры, мм Тип Применяем Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 186186
