147 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.147

Каталог КЗТС 2019 Инструмент с пластинами по металлу Стр. 147 0147 Lab2u

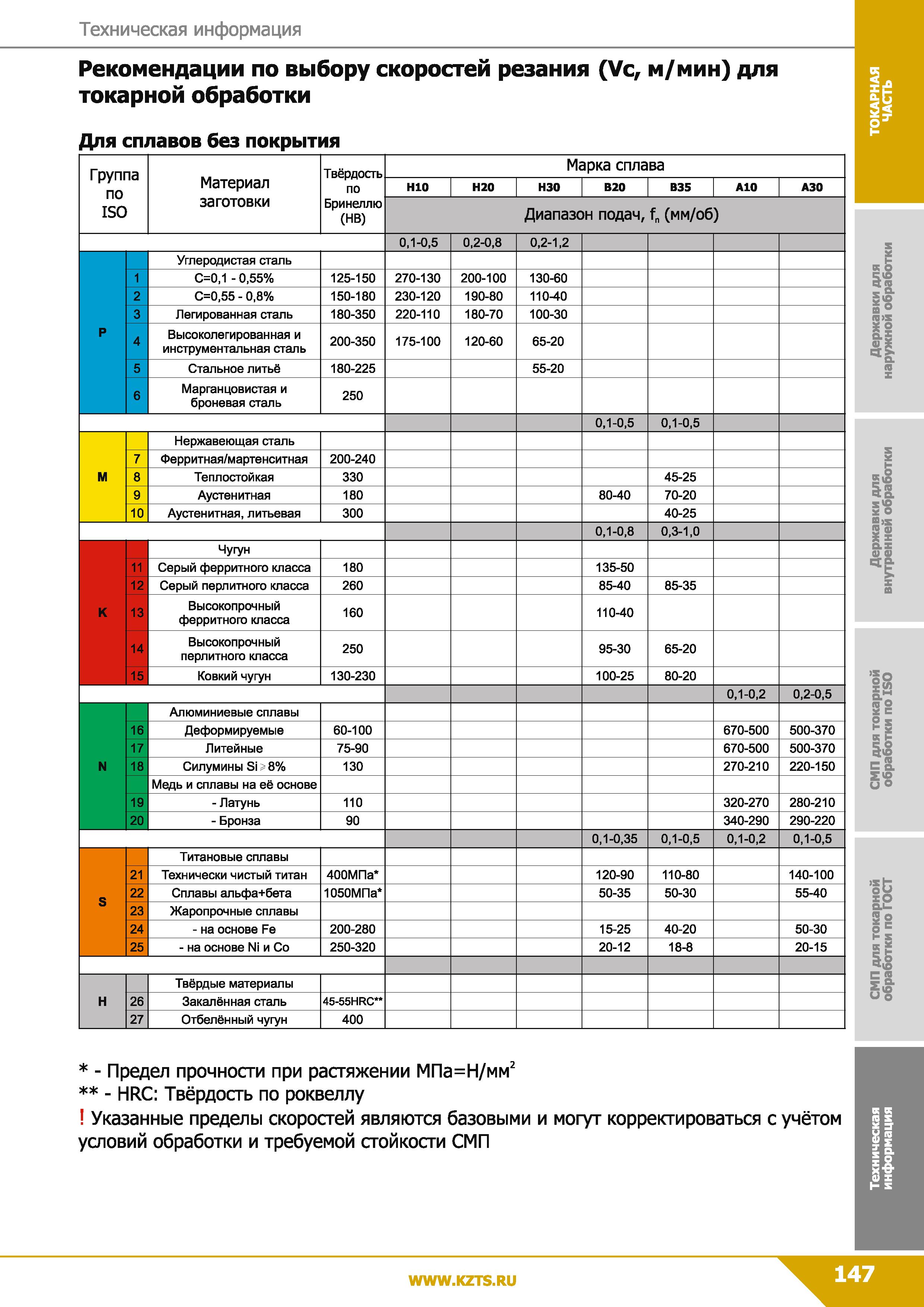

Техническая информация Рекомендации по выбору скоростей резания (Vc, м/мин) для токарной обработки Для сплавов без покрытия Г руппа по ISO Материал заготовки Твёрдость по Бринеллю (НВ) Марка сплава ню Н20 нзо В20 В35 А10 АЗО Диапазон подач, fn (мм/об) 0,1-0,5 0,2-0,8 0,2-1,2 р Углеродистая сталь 1 С=0,1 - 0,55% 125-150 270-130 200-100 130-60 2 С=0,55 - 0,8% 150-180 230-120 190-80 110-40 3 Легированная сталь 180-350 220-110 180-70 100-30 4 Высоколегированная и инструментальная сталь 200-350 175-100 120-60 65-20 5 Стальное литьё 180-225 55-20 6 Марганцовистая и броневая сталь 250 0,1-0,5 0,1-0,5 м Нержавеющая сталь 7 Ферритная/мартенситная 200-240 8 Теплостойкая 330 45-25 9 Аустенитная 180 80-40 70-20 10 Аустенитная, литьевая 300 40-25 0,1-0,8 0,3-1,0 к Чугун 11 Серый ферритного класса 180 135-50 12 Серый перлитного класса 260 85-40 85-35 13 Высокопрочный ферритного класса 160 110-40 14 Высокопрочный перлитного класса 250 95-30 65-20 15 Ковкий чугун 130-230 100-25 80-20 0,1-0,2 0,2-0,5 N Алюминиевые сплавы 16 Деформируемые 60-100 670-500 500-370 17 Литейные 75-90 670-500 500-370 18 Силумины Si г 8% 130 270-210 220-150 Медь и сплавы на её основе 19 - Латунь 110 320-270 280-210 20 - Бронза 90 340-290 290-220 0,1-0,35 0,1-0,5 0,1-0,2 0,1-0,5 S Титановые сплавы 21 Технически чистый титан 400МПа 120-90 110-80 140-100 22 Сплавы альфа+бета 1050МПа 50-35 50-30 55-40 23 Жаропрочные сплавы 24 - на основе Fe 200-280 15-25 40-20 50-30 25 - на основе Ni и Со 250-320 20-12 18-8 20-15 н Твёрдые материалы 26 Закалённая сталь 45-55HRC” 27 Отбелённый чугун 400 - Предел прочности при растяжении МПа=Н/мм2 - HRC: Твёрдость по роквеллу Указанные пределы скоростей являются базовыми и могут корректироваться с учётом условий обработки и требуемой стойкости СМП
