207 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.H19

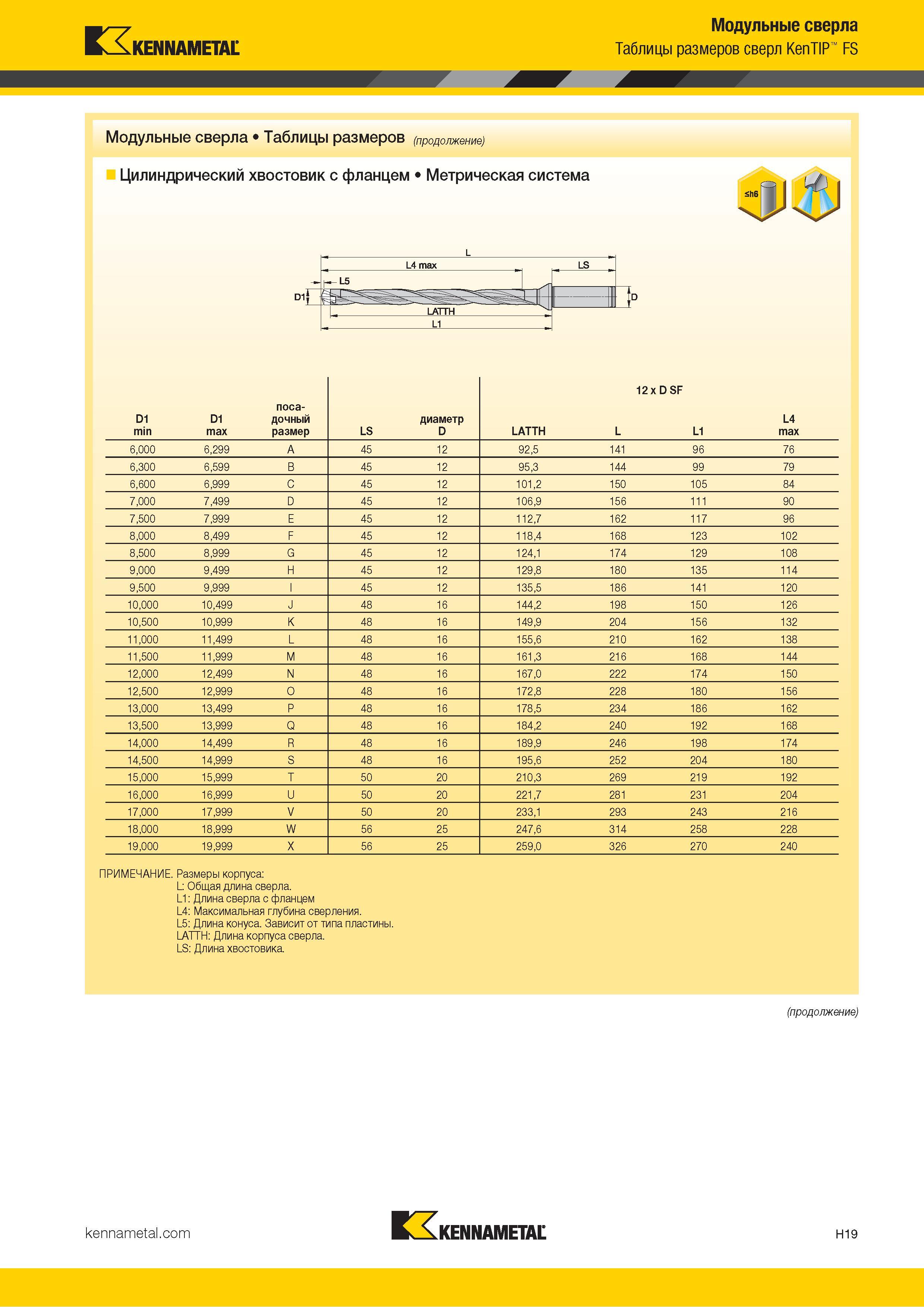

207 Kennametal Модульные сверла Таблицы размеров сверл KenTIP FS Модульные сверла Таблицы размеров (Продолжение) Цилиндрический хвостовик с фланцем Метри Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. H19

Каталог KENNAMETAL 2018 Инструменты вращающиеся Стр. H19 0207 Lab2u

Kennametal Модульные сверла Таблицы размеров сверл KenTIP FS Модульные сверла Таблицы размеров (Продолжение) Цилиндрический хвостовик с фланцем Метрическая система > ФЬ L L4 max 1 - L5 mi" t L LATTH L L1 D1 min D1 max поса- дочный размер LS диаметр D LATTH L 12 x D SF L1 L4 max 6,000 6,299 A 45 12 92,5 141 96 76 6,300 6,599 B 45 12 95,3 144 99 79 6,600 6,999 C 45 12 101,2 150 105 84 7,000 7,499 D 45 12 106,9 156 111 90 7,500 7,999 E 45 12 112,7 162 117 96 8,000 8,499 F 45 12 118,4 168 123 102 8,500 8,999 G 45 12 124,1 174 129 108 9,000 9,499 H 45 12 129,8 180 135 114 9,500 9,999 I 45 12 135,5 186 141 120 10,000 10,499 J 48 16 144,2 198 150 126 10,500 10,999 K 48 16 149,9 204 156 132 11,000 11,499 L 48 16 155,6 210 162 138 11,500 11,999 M 48 16 161,3 216 168 144 12,000 12,499 N 48 16 167,0 222 174 150 12,500 12,999 O 48 16 172,8 228 180 156 13,000 13,499 P 48 16 178,5 234 186 162 13,500 13,999 Q 48 16 184,2 240 192 168 14,000 14,499 R 48 16 189,9 246 198 174 14,500 14,999 S 48 16 195,6 252 204 180 15,000 15,999 T 50 20 210,3 269 219 192 16,000 16,999 U 50 20 221,7 281 231 204 17,000 17,999 V 50 20 233,1 293 243 216 18,000 18,999 W 56 25 247,6 314 258 228 19,000 19,999 X 56 25 259,0 326 270 240 ПРИМЕЧАНИЕ. Размеры корпуса: L: Общая длина сверла. L1: Длина сверла с фланцем L4: Максимальная глубина сверления. L5: Длина конуса. Зависит от типа пластины. LATTH: Длина корпуса сверла. LS: Длина хвостовика. (продолжение) Kennametal H19
