550 Каталог KENNAMETAL 2014 Новый металлорежущий инструмент и оснастка для станков Стр.E38

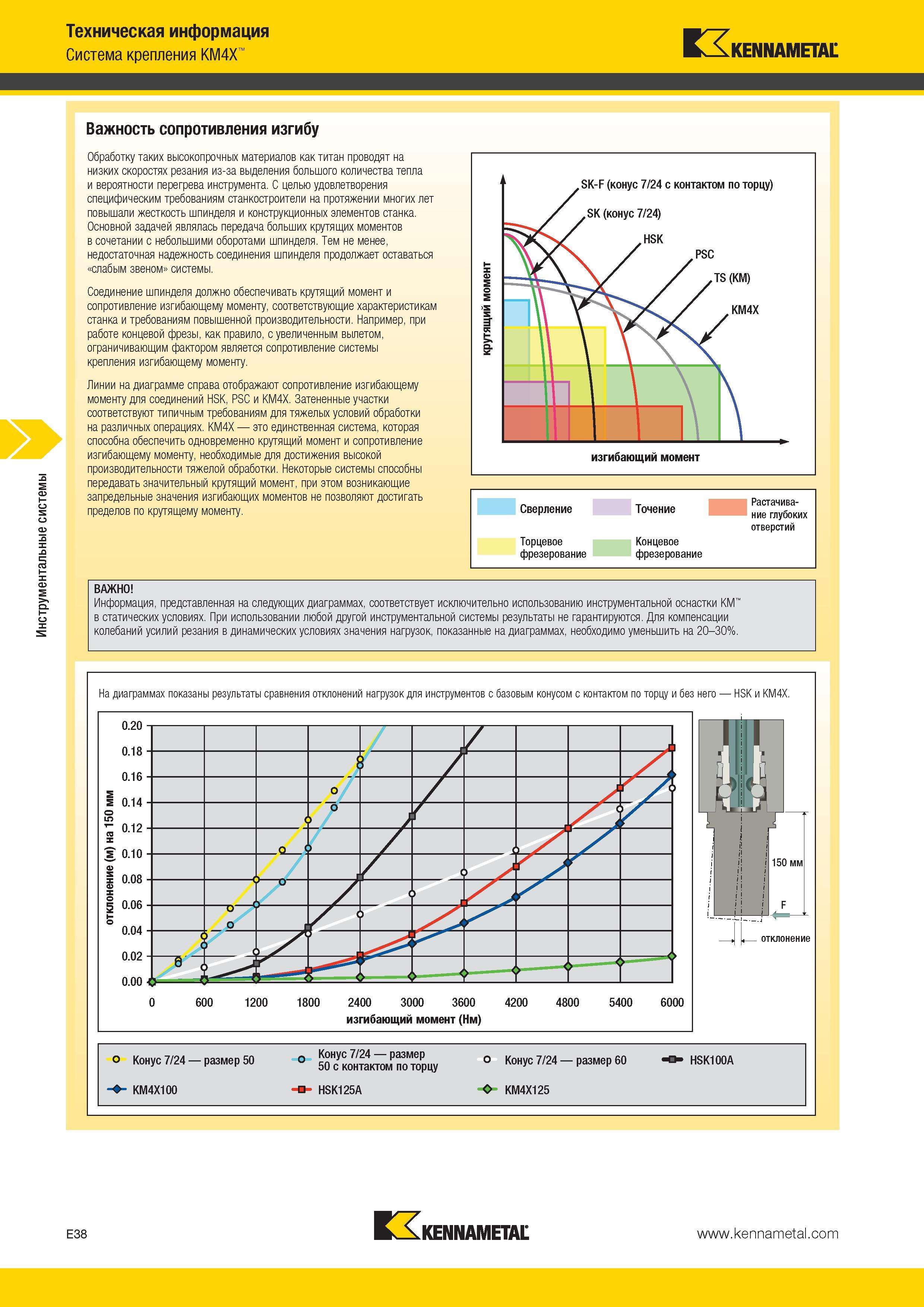

550 Инструментальные системы Техническая информация Система крепления KM4X Kennametal Важность сопротивления изгибу Обработку таких высокопрочных материало Каталог KENNAMETAL 2014 Инновации Новый металлорежущий инструмент и инструментальная оснастка для станков и станочных комплексов Стр. E38

Каталог Kennametal 2014 Новый инструмент и оснастка Стр. E38 0550 Lab2u

Инструментальные системы Техническая информация Система крепления KM4X Kennametal Важность сопротивления изгибу Обработку таких высокопрочных материалов как титан проводят на низких скоростях резания из-за выделения большого количества тепла и вероятности перегрева инструмента. С целью удовлетворения специфическим требованиям станкостроители на протяжении многих лет повышали жесткость шпинделя и конструкционных элементов станка. Основной задачей являлась передача больших крутящих моментов в сочетании с небольшими оборотами шпинделя. Тем не менее, недостаточная надежность соединения шпинделя продолжает оставаться слабым звеном системы. Соединение шпинделя должно обеспечивать крутящий момент и сопротивление изгибающему моменту, соответствующие характеристикам станка и требованиям повышенной производительности. Например, при работе концевой фрезы, как правило, с увеличенным вылетом, ограничивающим фактором является сопротивление системы крепления изгибающему моменту. Линии на диаграмме справа отображают сопротивление изгибающему моменту для соединений HSK, PSC и KM4X. Затененные участки соответствуют типичным требованиям для тяжелых условий обработки на различных операциях. KM4X это единственная система, которая способна обеспечить одновременно крутящий момент и сопротивление изгибающему моменту, необходимые для достижения высокой производительности тяжелой обработки. Некоторые системы способны передавать значительный крутящий момент, при этом возникающие запредельные значения изгибающих моментов не позволяют достигать пределов по крутящему моменту. ВАЖНО Информация, представленная на следующих диаграммах, соответствует исключительно использованию инструментальной оснастки KM” в статических условиях. При использовании любой другой инструментальной системы результаты не гарантируются. Для компенсации колебаний усилий резания в динамических условиях значения нагрузок, показанные на диаграммах, необходимо уменьшить на 20-30%. На диаграммах показаны результаты сравнения отклонений нагрузок для инструментов с базовым конусом с контактом по торцу и без него HSK и KM4X. 0.20 0.18 0.16 I 0.14 0 10.12 а 0.10 1 0.08 е кло 0.06 0.04 0.02 0.00 <У 0 600 1200 1800 2400 3000 3600 4200 изгибающий момент (Нм) 4800 5400 6000 - отклонение о Конус 7/24 размер 50 0 Конус 7/24 размер 50 с контактом по торцу о Конус 7/24 размер 60 HSK100A О KM4X100 □ HSK125A О KM4X125 E38 Kennametal
