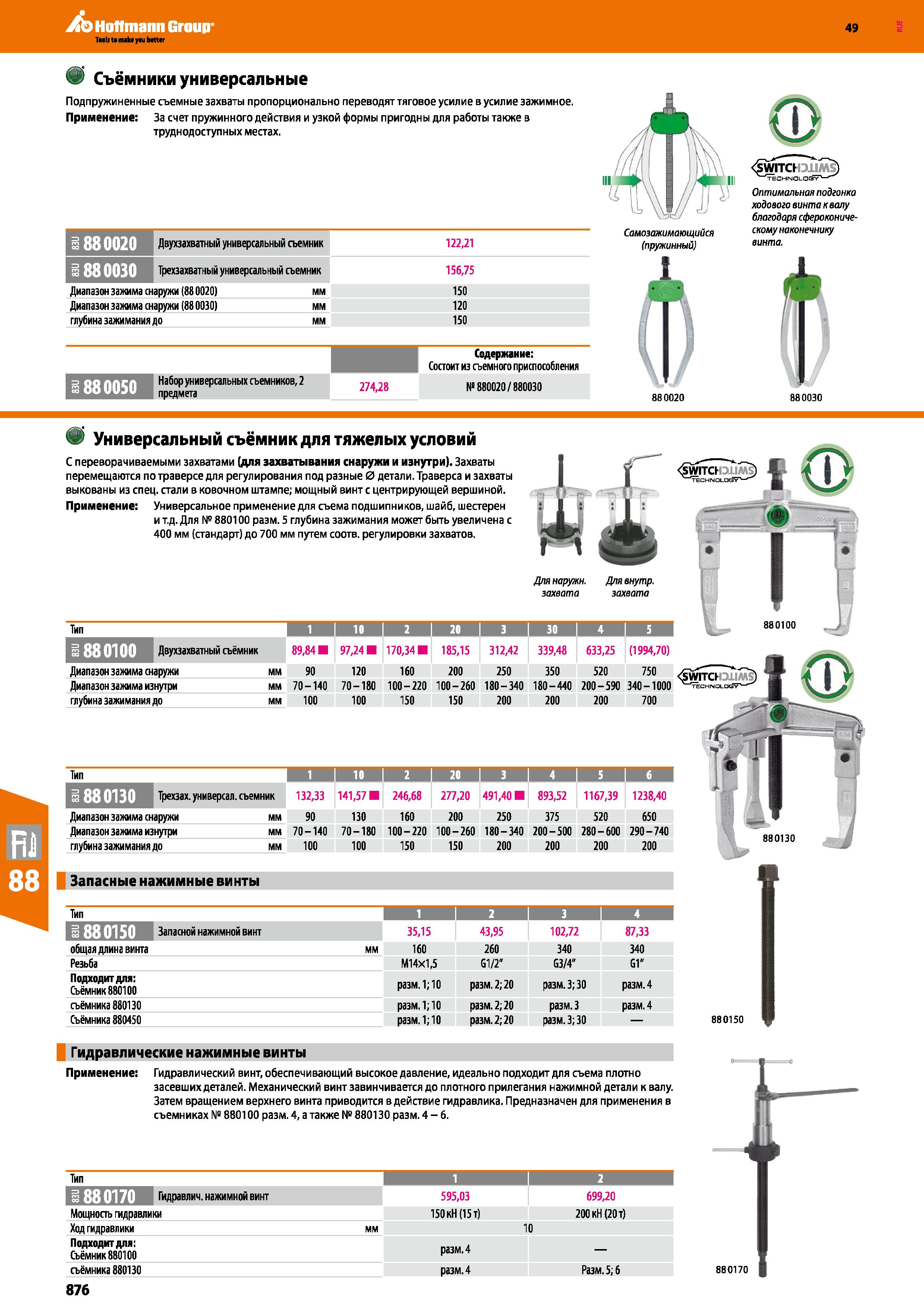

Съёмники универсальные Подпружиненные съемные захваты пропорционально переводят тяговое усилие в усилие зажимное. Применение: За счет пружинного действия и узкой формы пригодны для работы также в труднодоступных местах. 188 0020 Двухзахватный универсальный съемник 122,21 1880030 Трехзахватный универсальный съемник 156,75 Диапазон зажима снаружи (88 0020) Диапазон зажима снаружи (88 0030) глубина зажимания до мм 150 120 150 Самозажимающийся IпружинныйI Содержание: Состоит из съемного приспособления 1880050 Набор универсальных съемников, 2 предмета 274,28 №880020 880030 SWITCI ) “'тЁ С Н N О LO эг4- Оптимальная подгонка ходового винта к валу благодаря сфероконическому наконечнику винта. 880020 880030 <9 Универсальный съёмник для тяжелых условий С переворачиваемыми захватами (для захватывания снаружи и изнутри). Захваты перемещаются по траверсе для регулирования под разные 0 детали. Траверса и захваты выкованы из спец. стали в ковочном штампе; мощный винт с центрирующей вершиной. Применение: Универсальное применение для съема подшипников, шайб, шестерен и т.д. Для №880100 разм. 5 глубина зажимания может быть увеличена с 400 мм (стандарт) до 700 мм путем соотв. регулировки захватов. Для наружн. захвата Тип 1 i 10 I 2 I 20 I з I 30 I 4 I 5 880100 Двухзахватный съёмник 89,84 97,24 170,34 185,15 312,42 339,48 633,25 (1994,70) Диапазон зажима снаружи мм 90 120 160 200 250 350 520 750 Диапазон зажима изнутри мм 70-140 70-180 100 - 220 100-260 180-340 180 - 440 200 - 590 340-1000 глубина зажимания до мм 100 100 150 150 200 200 200 700 Тип 1 I ю I 2 I 20 I з I 4 I 5 I 880130 Трехзах. универсал, съемник 132,33 141,57 246,68 277,20 491,40 893,52 1167,39 1238,40 Диапазон зажима снаружи Диапазон зажима изнутри глубина зажимания до мм 90 130 мм 70-140 70-180 мм 100 100 160 200 100 - 220 100 - 260 150 150 250 375 520 650 S0 — 340 200 - 500 280 - 600 290 - 740 200 200 200 200 Запасные нажимные винты Тип I 2 3 4 I I 880150 35,15 43,95 102,72 87,33 общая длина винта мм 160 260 340 340 Резьба М14х1,5 G1 2" G3 4" G1" Подходит для: Съёмник 880100 разм. 1; 10 разм. 2; 20 разм. 3; 30 разм. 4 съёмника 880130 разм. 1; 10 разм. 2; 20 разм.З разм. 4 Съёмника 880450 разм. 1; 10 разм. 2; 20 разм. 3; 30 — 880100 880150 Гидравлические нажимные винты Применение: Гидравлический винт, обеспечивающий высокое давление, идеально подходит для съема плотно засевших деталей. Механический винт завинчивается до плотного прилегания нажимной детали к валу. Затем вращением верхнего винта приводится в действие гидравлика. Предназначен для применения в съемниках № 880100 разм. 4, а также № 880130 разм. 4-6. Для внутр. захвата Тип 1 1 2 S Гидравлич. нажимной винт 595,03 699,20 Мощность гидравлики 150 кН (15 т) 200 кН (20 т) Ход гидравлики мм 10 Подходит для: Съёмник 880100 разм. 4 — съёмника 880130 разм. 4 Разм. 5; 6
