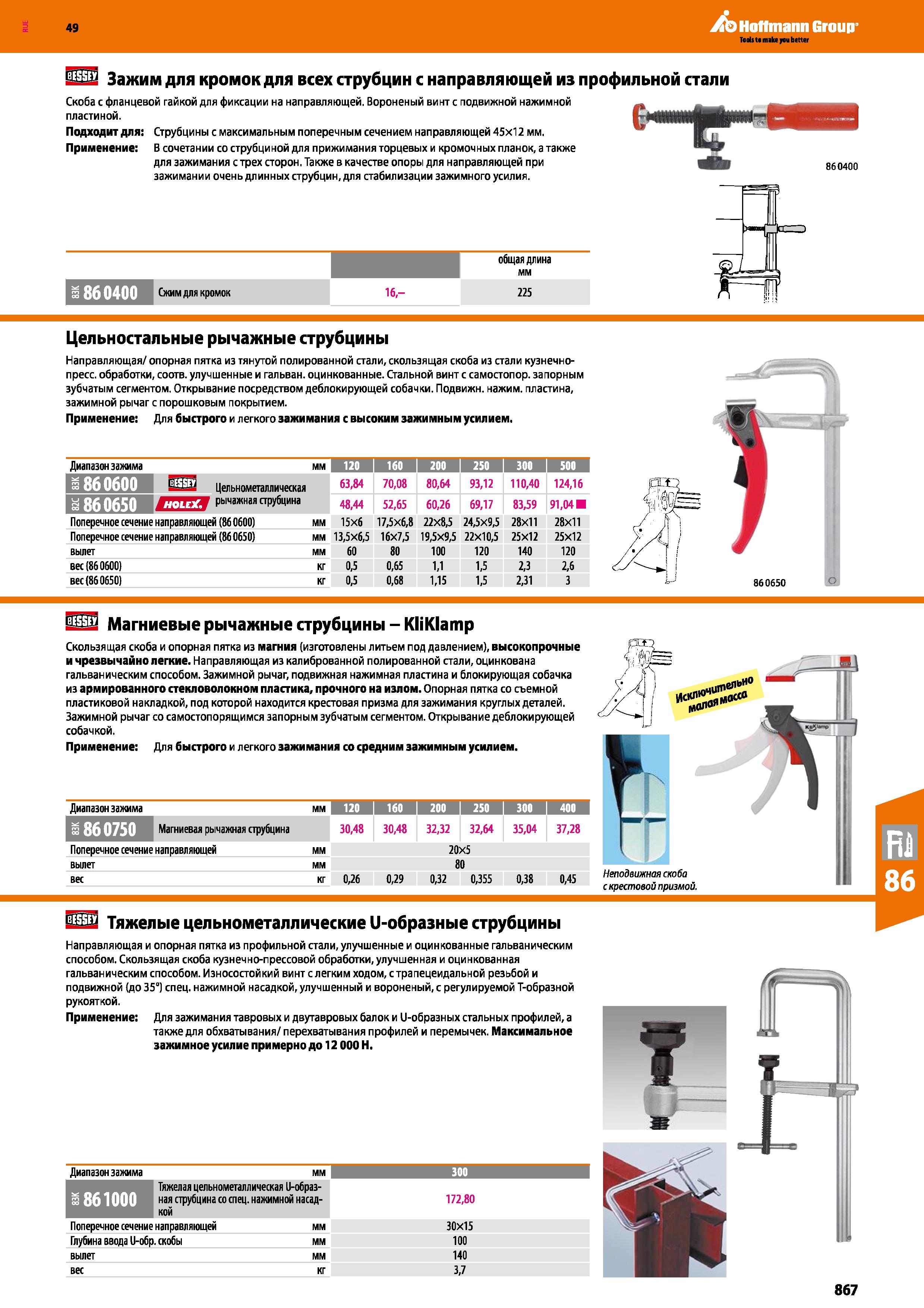

867 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.867

Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь Стр. 867 0867 Lab2u

Зажим для кромок для всех струбцин с направляющей из Скоба с фланцевой гайкой для фиксации на направляющей. Вороненый винт с подвижной нажимной пластиной. Подходит для: Струбцины с максимальным поперечным сечением направляющей 45x12 мм. Применение: В сочетании со струбциной для прижимания торцевых и кромочных планок, а также для зажимания с трех сторон. Также в качестве опоры для направляющей при зажимании очень длинных струбцин, для стабилизации зажимного усилия. профильной стали 860400 общая длина мм 3 86 0400 Сжим для кромок 16,- 225 Цельностальные рычажные струбцины Направляющая опорная пятка из тянутой полированной стали, скользящая скоба из стали кузнечно-пресс. обработки, соотв. улучшенные и гальван. оцинкованные. Стальной винт с самостопор. запорным зубчатым сегментом. Открывание посредством деблокирующей собачки. Подвижн. нажим, пластина, зажимной рычаг с порошковым покрытием. Применение: Для быстрого и легкого зажимания с высоким зажимным усилием. Диапазон зажима мм I 120 I ’ о I 200 I 250 I 300 IHH s 86 0600 БШ2 Цельнометаллическая 63,84 70,08 80,64 93,12 110,40 124,16 а 86 0650 рычажная струбцина 48,44 52,65 60,26 69,17 83,59 91,04 Поперечное сечение направляющей (86 0600) Поперечное сечение направляющей (86 0650) мм 15x6 13,5x6,5 17,5x6,8 16x7,5 22x8,5 19,5x9,5 24,5x9,5 22x10,5 28x11 25x12 28x11 25X12 вылет мм 60 80 100 120 140 120 вес (86 0600) кг 0,5 0,65 1,1 1,5 2,3 2,6 вес (86 0650) кг 0,5 0,68 1,15 1,5 2,31 3 860650 122 Магниевые рычажные струбцины - KliKlamp Скользящая скоба и опорная пятка из магния (изготовлены литьем под давлением), высокопрочные и чрезвычайно легкие. Направляющая из калиброванной полированной стали, оцинкована гальваническим способом. Зажимной рычаг, подвижная нажимная пластина и блокирующая собачка из армированного стекловолокном пластика, прочного на излом. Опорная пятка со съемной пластиковой накладкой, под которой находится крестовая призма для зажимания круглых деталей. Зажимной рычаг со самостопорящимся запорным зубчатым сегментом. Открывание деблокирующей собачкой. Применение: Для быстрого и легкого зажимания со средним зажимным усилием. Диапазон зажима мм 120 I 160 I 200 I 250 I 300 I 400 3 860750 Магниевая рычажная струбцина 30,48 30,48 32,32 32,64 35,04 37,28 Поперечное сечение направляющей вылет вес мм 20x5 кг 0,26 0,29 0,32 0,355 0,38 0,45 Неподвижная скоба с крестовой призмой. Тяжелые цельнометаллические U-образные струбцины Направляющая и опорная пятка из профильной стали, улучшенные и оцинкованные гальваническим способом. Скользящая скоба кузнечно-прессовой обработки, улучшенная и оцинкованная гальваническим способом. Износостойкий винт с легким ходом, с трапецеидальной резьбой и подвижной (до 35°) спец. нажимной насадкой, улучшенный и вороненый, с регулируемой Т-образной рукояткой. Применение: Для зажимания тавровых и двутавровых балок и U-образных стальных профилей, а также для обхватывания перехватывания профилей и перемычек. Максимальное зажимное усилие примерно до 12 ООО Н. Диапазон зажима мм 300 1 861000 Тяжелая цельнометаллическая Ц-образ- ная струбцина со спец. нажимной насадкой 172,80 Поперечное сечение направляющей мм 30x15 Глубина ввода U-обр. скобы мм 100 вылет мм 140 вес кг 3,7
