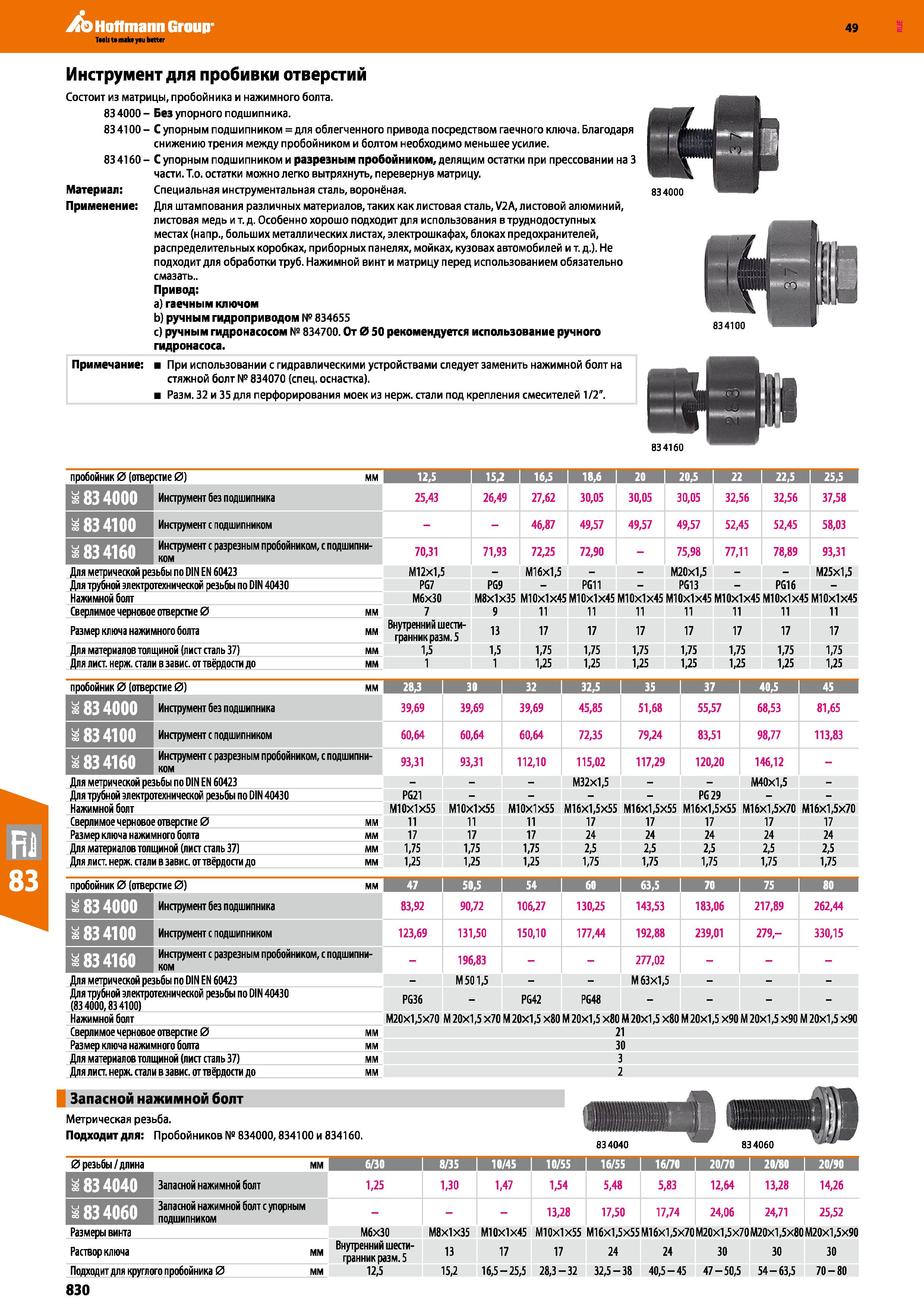

Инструмент для пробивки отверстий Состоит из матрицы, пробойника и нажимного болта. 83 4000 - Без упорного подшипника. 834100- С упорным подшипником = для облегченного привода посредством гаечного ключа. Благодаря снижению трения между пробойником и болтом необходимо меньшее усилие. 834160- С упорным подшипником и разрезным пробойником, делящим остатки при прессовании на 3 части. Т.о. остатки можно легко вытряхнуть, перевернув матрицу. Материал: Специальная инструментальная сталь, воронёная. Применение: Для штампования различных материалов, таких как листовая сталь, V2A, листовой алюминий, листовая медь и т. д. Особенно хорошо подходит для использования в труднодоступных местах (напр., больших металлических листах, электрошкафах, блоках предохранителей, распределительных коробках, приборных панелях, мойках, кузовах автомобилей и т. д.). Не подходит для обработки труб. Нажимной винт и матрицу перед использованием обязательно смазать.. Привод: a) гаечным ключом b) ручным гидроприводом № 834655 c) ручным гидронасосом № 834700. От 0 50 рекомендуется использование ручного гидронасоса. Примечание: При использовании с гидравлическими устройствами следует заменить нажимной болт на стяжной болт № 834070 (спец. оснастка). Разм. 32 и 35 для перфорирования моек из нерж. стали под крепления смесителей 1 2". 834000 ( К 1м . . ' М) шш . жш1 834100 gi 834160 пробойник 0 (отверстие 0) мм 12,5 I 15,2 I 16,5 I 18,6 I 20 I 20,5 I 22 I 22,5 I 25,5 I з 83 4000 Инструмент без подшипника 25,43 26,49 27,62 30,05 30,05 30,05 32,56 32,56 37,58 з 83 4100 Инструмент с подшипником 46,87 49,57 49,57 49,57 52,45 52,45 58,03 з 83 4160 Инструмент с разрезным пробойником, с подшипником 70,31 71,93 72,25 72,90 - 75,98 77,11 78,89 93,31 Для метрической резьбы no DIN EN 60423 М12х1,5 - М16х1,5 М20х1,5 М25х1,5 Для трубной электротехнической резьбы по DIN 40430 PG7 PG9 - PG11 - PG13 - PG16 - Нажимной болт МбхЗО М8х1х35 М10х1х45 М10х1х45 М10х1х45 М10х1х45 М10х1х45 М10х1х45 М10х1х45 Сверлимое черновое отверстие 0 мм 7 9 11 11 11 11 11 11 11 Размер ключа нажимного болта мм Внутренний шестигранник разм. 5 13 17 17 17 17 17 17 17 Для материалов толщиной (лист сталь 37) мм 1,5 1,5 1,75 1,75 1,75 1,75 1,75 1,75 1,75 Для лист. нерж. стали в завис, от твёрдости до мм 1 1 1,25 1,25 1,25 1,25 1,25 1,25 1,25 пробойник 0 (отверстие 0) мм 28,3 I 30 1 32 i 32,5 1 35 I 37 I 40,5 I 45 1 а 83 4000 Инструмент без подшипника 39,69 39,69 39,69 45,85 51,68 55,57 68,53 81,65 а 83 4100 Инструмент с подшипником 60,64 60,64 60,64 72,35 79,24 83,51 98,77 113,83 з 83 4160 Инструмент с разрезным пробойником, с подшипником 93,31 93,31 112,10 115,02 117,29 120,20 146,12 - Для метрической резьбы по DIN EN 60423 - М32х1,5 М40х1,5 - Для трубной электротехнической резьбы по DIN 40430 PG21 PG29 Нажимной болт М10x1x55 М10Х1Х55 М10Х1Х55 М1бх1,5х55 М16x1,5x55 М16х1,5х55 М16х1,5х70 М16х1,5х70 Сверлимое черновое отверстие 0 мм 11 11 11 17 17 17 17 17 Размер ключа нажимного болта мм 17 17 17 24 24 24 24 24 Для материалов толщиной (лист сталь 37) мм 1,75 1,75 1,75 2,5 2,5 2,5 2,5 2,5 Для лист. нерж. стали в завис, от твёрдости до мм 1,25 1,25 1,25 1,75 1,75 1,75 1,75 1,75 пробойник 0 (отверстие 0) мм 47 i 50,5 54 I 60 I 63,5 70 I 75 1 о ШПЕШЯ Инструмент без подшипника 83,92 90,72 106,27 130,25 143,53 183,06 217,89 262,44 а 83 4100 Инструмент с подшипником 123,69 131,50 150,10 177,44 192,88 239,01 279,- 330,15 3 83 4160 Инструмент с разрезным пробойником, с подшипником - 196,83 277,02 - Для метрической резьбы по DIN EN 60423 - М 501,5 М 63x1,5 - Для трубной электротехнической резьбы по DIN 40430 (834000,834100) PG36 - PG42 PG48 Нажимной болт Сверлимое черновое отверстие 0 Размер ключа нажимного болта Для материалов толщиной (лип сталь 37) Для лип. нерж. стали в завис, от твёрдости до М20х1,5х70 М 20x1,5 х70 М 20x1,5 х80 М 20x1,5 х80 М 20x1,5 х80 М 20x1,5 х90 М 20x1,5 х90 М 20x1,5 х90 мм 21 мм 30 мм 3 мм 2 Запасной нажимной болт Метрическая резьба. Подходит для: Пробойников № 834000,834100 и 834160. 834040 834060 0 резьбы длина мм 6 30 8 35 I 10 45 I 10 55 I 16 55 I 16 70 I 20 70 I 20 80 I 20 90 Запасной нажимной болт 1,25 1,30 1,47 1,54 5,48 5,83 12,64 13,28 14,26 ИВЯТ Запасной нажимной болт с упорным подшипником - 13,28 17,50 17,74 24,06 24,71 25,52 Размеры винта МбхЗО М8х1х35 Ml 0x1x45 M10xlx55 М16х1,5х55М16х1,5х70М20х1,5х70М20х1,5х80М20х1,5х90 Раствор ключа мм Внутренний шестигранник разм. 5 13 17 17 24 24 30 30 30 Подходит для круглого пробойника 0 мм 12,5 15,2 16,5-25,5 28,3-32 32,5-38 40,5-45 47 - 50,5 54 - 63,5 70 - 80 830
