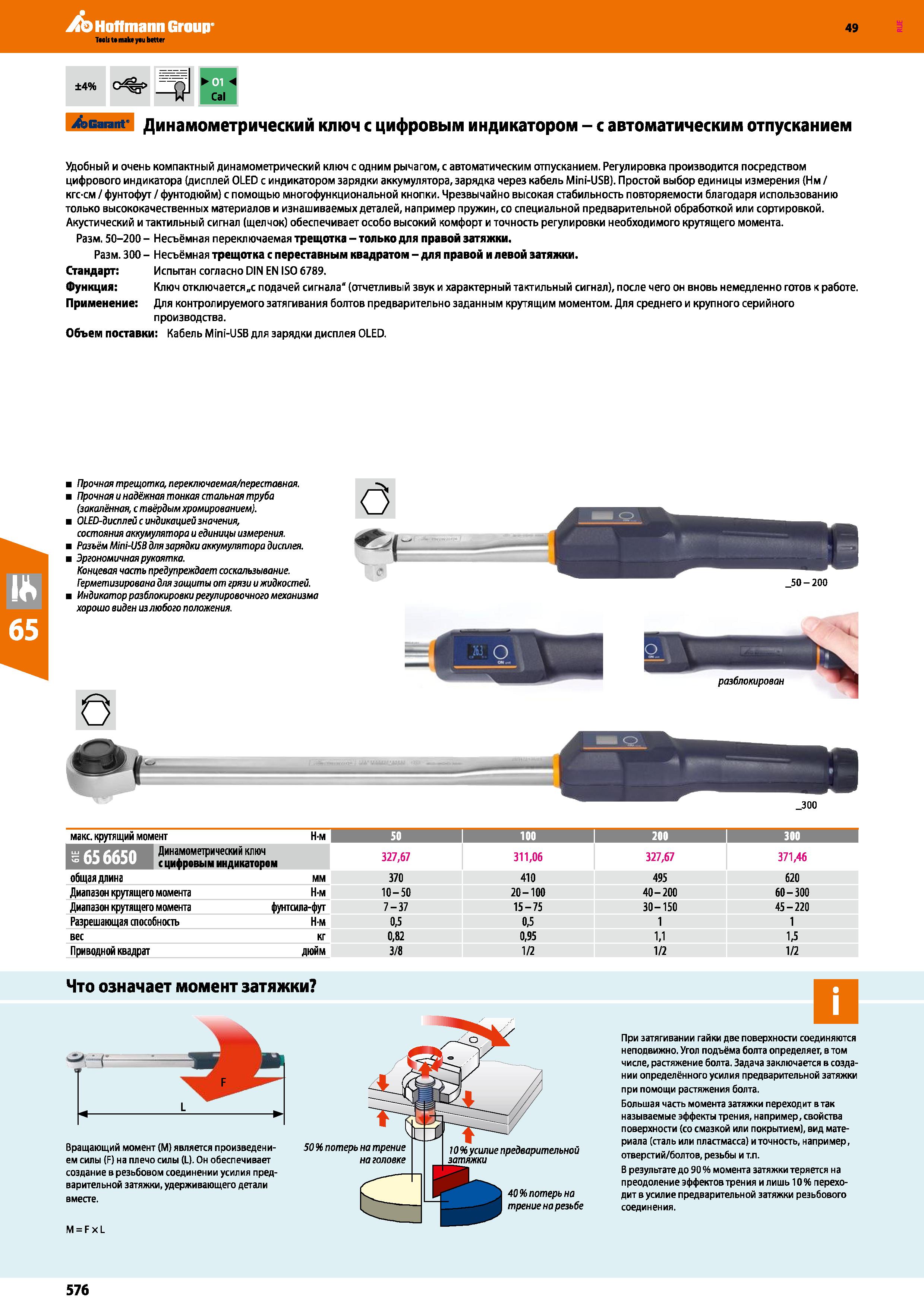

Acarant' Динамометрический ключ с цифровым индикатором - с автоматическим отпусканием Удобный и очень компактный динамометрический ключ с одним рычагом, с автоматическим отпусканием. Регулировка производится посредством цифрового индикатора (дисплей OLED с индикатором зарядки аккумулятора, зарядка через кабель Mini-USB). Простой выбор единицы измерения (Мм кгс-см фунтофут фунтодюйм) с помощью многофункциональной кнопки. Чрезвычайно высокая стабильность повторяемости благодаря использованию только высококачественных материалов и изнашиваемых деталей, например пружин, со специальной предварительной обработкой или сортировкой. Акустический и тактильный сигнал (щелчок) обеспечивает особо высокий комфорт и точность регулировки необходимого крутящего момента. Разм. 50-200- Несъёмная переключаемая трещотка-только для правой затяжки. Разм. 300 - Несъёмная трещотка с переставным квадратом - для правой и левой затяжки. Стандарт: Испытан согласно DIN EN ISO 6789. Функция: Ключ отключается „с подачей сигнала" (отчетливый звук и характерный тактильный сигнал), после чего он вновь немедленно готов к работе. Применение: Для контролируемого затягивания болтов предварительно заданным крутящим моментом. Для среднего и крупного серийного производства. Объем поставки: Кабель Mini-USB для зарядки дисплея OLED. I Прочная трещотка, переключаемая переставная. I Прочная и надёжная тонкая стальная труба (закалённая, с твёрдым хромированием . I OLED-дисплей с индикацией значения, состояния аккумулятора и единицы измерения. I Разъём Mini-USB для зарядки аккумулятора дисплея. I Эргономичная рукоятка. Концевая часть предупреждает соскальзывание. Герметизирована для защиты от грязи и жидкостей. I Индикатор разблокировки регулировочного механизма хорошо виден из любого положения. 50 - 200 300 максимальный крутящий момент Н-м 50 1 100 1 200 I зоо Динамометрический ключ 1 с цифровым индикатором 327,67 311,06 327,67 371,46 общая длина мм 370 410 495 620 Диапазон крутящего момента Н'М 10-50 20-100 40 - 200 60-300 Диапазон крутящего момента фунтсила-фут 7-37 15-75 30-150 45-220 Разрешающая способность Н-м 0,5 0,5 1 1 вес кг 0,82 0,95 1,1 1,5 Приводной квадрат дюйм 3 8 1 2 1 2 1 2 Что означает момент затяжки Вращающий момент (М) является произведением силы F) на плечо силы (L). Он обеспечивает создание в резьбовом соединении усилия предварительной затяжки, удерживающего детали вместе. М = F X L 50 % потерь на трение на головке 10 % усилие предварительной затяжки 40% потерь на трение на резьбе При затягивании гайки две поверхности соединяются неподвижно. Угол подъёма болта определяет, в том числе, растяжение болта. Задача заключается в создании определённого усилия предварительной затяжки при помощи растяжения болта. Большая часть момента затяжки переходит в так называемые эффекты трения, например, свойства поверхности (со смазкой или покрытием), вид материала (сталь или пластмасса) и точность, например, отверстий болтов, резьбы и т.п. В результате до 90 % момента затяжки теряется на преодоление эффектов трения и лишь 10% переходит в усилие предварительной затяжки резьбового соединения. 576
