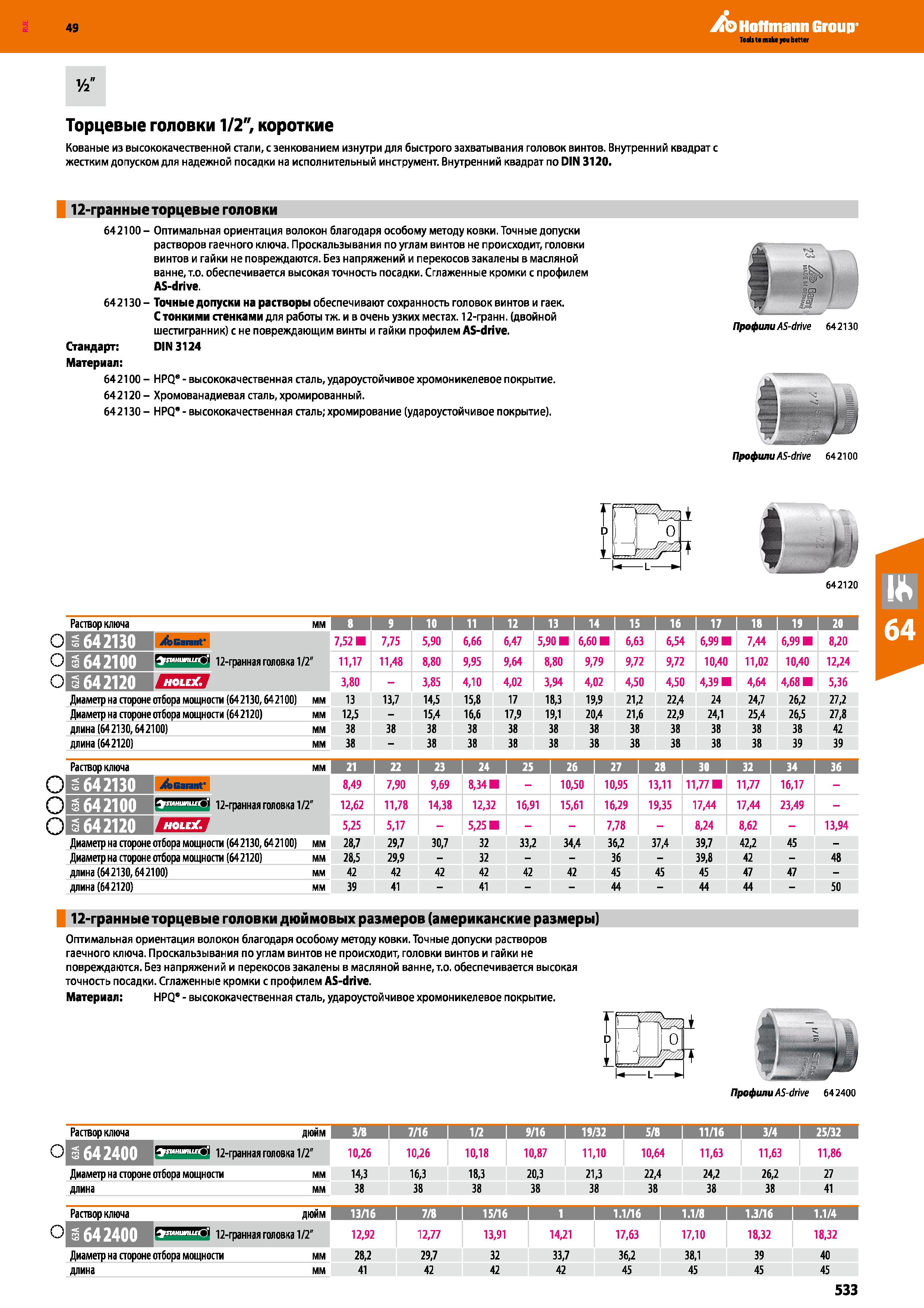

Торцевые головки 1 2", короткие Кованые из высококачественной стали, с зенкованием изнутри для быстрого захватывания головок винтов. Внутренний квадрат с жестким допуском для надежной посадки на исполнительный инструмент. Внутренний квадрат по DIN 3120. 12-гранные торцевые головки 642100- Оптимальная ориентация волокон благодаря особому методу ковки. Точные допуски растворов гаечного ключа. Проскальзывания по углам винтов не происходит, головки винтов и гайки не повреждаются. Без напряжений и перекосов закалены в масляной ванне, т.о. обеспечивается высокая точность посадки. Сглаженные кромки с профилем AS-drive. 642130- Точные допуски на растворы обеспечивают сохранность головок винтов и гаек. С тонкими стенками для работы тж. и в очень узких местах. 12-гранн. (двойной шестигранник) с не повреждающим винты и гайки профилем AS-drive. Стандарт: DIN 3124 Материал: 642100 - HPQ - высококачественная сталь, удароустойчивое хромоникелевое покрытие. 642120 - Хромованадиевая сталь, хромированный. 642130- HPQ’- высококачественная сталь; хромирование (удароустойчивое покрытие). Профили AS-drive 642130 Профили AS-drive 642100 Г о 1 642120 Раствор ключа мм 8 9 10 I 11 I 12 I 13 I 14 I 15 I 16 1 17 I 1 I И О S VO 642130 jfbcarant1 7,52 7,75 5,90 6,66 6,47 5,90 6,60 6,63 6,54 6,99 7,44 6,99 8,20 о < m vo 642100 СТЭ5Я9 12-гранная головка 1 2 " 11,17 11,48 8,80 9,95 9,64 8,80 9,79 9,72 9,72 10,40 11,02 10,40 12,24 о < Ol VO 642120 3,80 - 3,85 4,10 4,02 3,94 4,02 4,50 4,50 4,39 4,64 4,68 5,36 Диаметр на стороне отбора мощности (642130,642100) мм 13 13,7 14,5 15,8 17 18,3 19,9 21,2 22,4 24 24,7 26,2 27,2 Диаметр на стороне отбора мощности (642120) мм 12,5 - 15,4 16,6 17,9 19,1 20,4 21,6 22,9 24,1 25,4 26,5 27,8 длина (642130,642100) мм 38 38 38 38 38 38 38 38 38 38 38 38 42 длина (642120) мм 38 - 38 38 38 38 38 38 38 38 38 39 39 Раствор ключа мм 21 1 22 1 23 24 25 i 26 1 27 28 32 1 34 I зб i О 8,49 7,90 9,69 8,34 - 10,50 10,95 13,11 11,77 11,77 16,17 - OI 12,62 11,78 14,38 12,32 16,91 15,61 16,29 19,35 17,44 17,44 23,49 - ОШ 5,25 5,17 - 5,25 7,78 - 8,24 8,62 - 13,94 Диаметр на стороне отбора мощности (642130,642100) мм 28,7 29,7 30,7 32 33,2 34,4 36,2 37,4 39,7 42,2 45 - Диаметр на стороне отбора мощности (64 2120) мм 28,5 29,9 - 32 36 - 39,8 42 - 48 длина (64 2130,64 2100) мм 42 42 42 42 42 42 45 45 45 47 47 - длина (642120) мм 39 41 - 41 44 - 44 44 - 50 12-гранные торцевые головки дюймовых размеров (американские размеры) Оптимальная ориентация волокон благодаря особому методу ковки. Точные допуски растворов гаечного ключа. Проскальзывания по углам винтов не происходит, головки винтов и гайки не повреждаются. Без напряжений и перекосов закалены в масляной ванне, т.о. обеспечивается высокая точность посадки. Сглаженные кромки с профилем AS-drive. Материал: HPQ - высококачественная сталь, удароустойчивое хромоникелевое покрытие. Профили AS-drive 642400 Раствор ключа дюйм 3 8 7 16 1 2 9 16 19 32 5 8 i 11 16 3 4 I 25 32 birwnmwi 12-гранная головка 1 2" 10,26 10,26 10,18 10,87 11,10 10,64 11,63 11,63 11,86 Диаметр на стороне отбора мощности мм 14,3 16,3 18,3 20,3 21,3 22,4 24,2 26,2 27 длина мм 38 38 38 38 38 38 38 38 41 Раствор ключа дюйм 13Л6 j 7 8 1 15 16 1 1.1Л6 1.1 8 1.3Л6 1.1 4 1 12,92 12,77 13,91 14,21 17,63 17,10 18,32 18,32 Диаметр на стороне отбора мощности мм 28,2 29,7 32 33,7 36,2 38,1 39 40 длина мм 41 42 42 42 45 45 45 45
