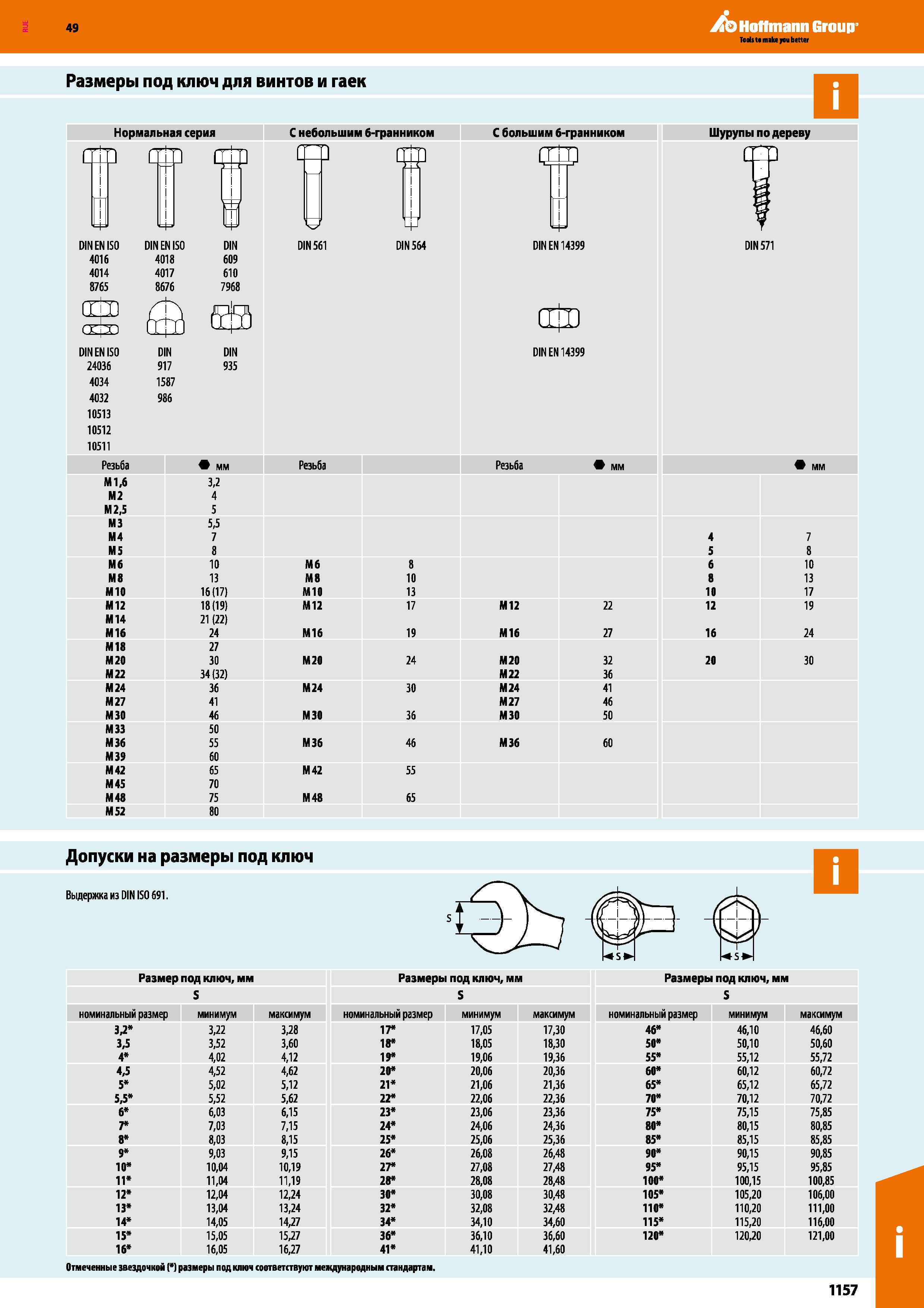

1157 Каталог HOFFMANN GROUP 2018 Инструмент ручной Измерительные приборы Инвентарь Стр.1157

Каталог HOFFMANN GROUP 2018 Инструмент Приборы Инвентарь Стр. 1157 1157 Lab2u

Размеры под ключ для винтов и гаек Нормальная серия DIN EN ISO 4016 4014 8765 (Г 1) 41 DIN EN ISO 24036 4034 4032 10513 10512 10511 Резьба M1,6 М2 M2,5 М3 М4 М5 Мб М8 М10 М12 М14 М16 М18 М20 М22 М24 М27 МЗО МЗЗ МЗб М3 М42 М45 М48 М52 + 917 1587 986 DIN EN ISO 4018 4017 8676 609 610 7968 -llr 935 MM 3,2 4 5 5,5 7 8 10 13 16(17) 18(19) 21(22) 24 27 30 34(32) 36 41 46 50 55 60 65 70 75 80 С небольшим б-гранником О С большим б-гранником DIN 561 Резьба Мб М8 М10 М12 М16 М20 М24 МЗО МЗб М42 М48 у DIN 564 Шурупы подереву cm DIN EN 14399 qJd DIN EN 14399 DIN 571 Резьба 10 13 17 19 24 30 36 46 55 65 M12 M16 M20 M22 M24 M27 МЗО МЗб 22 27 32 36 41 46 50 60 4 5 6 8 10 12 16 20 10 13 17 19 24 30 Допуски на размеры под ключ Выдержка из DIN ISO 691. Размер под ключ, мм Размеры под ключ, мм Размеры под ключ, мм S S S номинальный размер минимум максимум номинальный размер минимум максимум номинальный размер минимум максимум 3,2 3,22 3,28 17 17,05 17,30 46 46,10 46,60 3,5 3,52 3,60 18 18,05 18,30 50 50,10 50,60 4 4,02 4,12 19 19,06 19,36 55 55,12 55,72 4,5 4,52 4,62 20 20,06 20,36 60 60,12 60,72 5 5,02 5,12 21 21,06 21,36 65 65,12 65,72 5,5 5,52 5,62 22 22,06 22,36 70 70,12 70,72 6 6,03 6,15 23 23,06 23,36 75 75,15 75,85 7 7,03 7,15 24 24,06 24,36 80 80,15 80,85 8 8,03 8,15 25 25,06 25,36 85 85,15 85,85 9 9,03 9,15 26 26,08 26,48 90 90,15 90,85 10 10,04 10,19 гг 27,08 27,48 95 95,15 95,85 11 11,04 11,19 28 28,08 28,48 100 100,15 100,85 12 12,04 12,24 30 30,08 30,48 105 105,20 106,00 13 13,04 13,24 32 32,08 32,48 110 110,20 111,00 14 14,05 14,27 34 34,10 34,60 115 115,20 116,00 15 15,05 15,27 36 36,10 36,60 120 120,20 121,00 16 16,05 16,27 41 41,10 41,60 Отмеченные звездочкой ( ) размеры под ключ соответствуют международным стандартам. 1157
